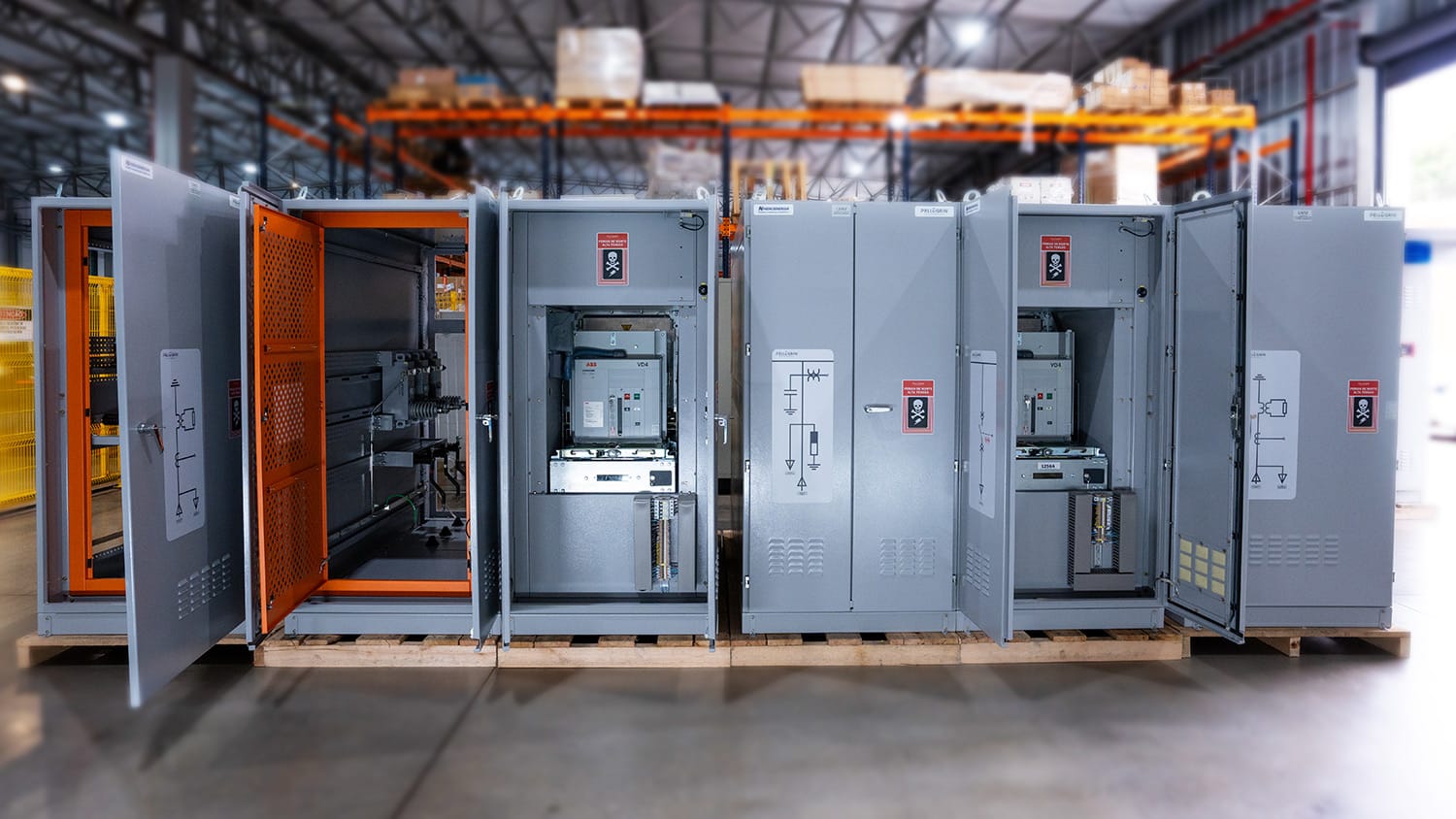

O que é um quadro de média tensão?

Os quadros de média tensão, referidos tecnicamente como cubículos de média tensão ou conjuntos de manobra e controle em invólucro metálico, são equipamentos blindados projetados para operar em faixas de tensão nominal que se estendem acima de 1 kV, alcançando tipicamente até 36 kV ou 52 kV, dependendo das normativas adotadas.

Estes conjuntos atuam como o sistema nervoso central da arquitetura elétrica em plantas industriais modernas e infraestruturas críticas. A sua aplicação estabelece o ponto exato de intersecção seguro e gerenciável entre as redes de fornecimento primário das concessionárias de energia elétrica e a infraestrutura interna de consumo do cliente. A evolução tecnológica migrou estes arranjos de antigas cabines de alvenaria abertas para soluções blindadas e compartimentadas, garantindo elevados índices de estanqueidade mecânica (classificações IP e IK).

Qual a principal função dos cubículos de média tensão?

A missão fundamental de um quadro de média tensão é isolar, manobrar, proteger, controlar e medir a energia elétrica fornecida de forma segura e ininterrupta.

Para compreender a engenharia por trás desta operação, é necessário fragmentar as suas funções sistêmicas no ambiente industrial:

• Proteção e Extinção de Falhas: Em uma planta de manufatura, as correntes de curto-circuito podem atingir magnitudes extremas, variando de 12,5 kA a mais de 40 kA. O quadro suporta colossais esforços eletrodinâmicos e térmicos, operando através de disjuntores (a vácuo ou gás SF6) para extinguir arcos elétricos e isolar a falha em questão de milissegundos.

• Eficiência Termodinâmica e Física (Lei de Joule): A distribuição interna em média tensão eleva a voltagem para reduzir proporcionalmente a corrente elétrica exigida no transporte de potência. Isso minimiza drasticamente as perdas energéticas por dissipação térmica (efeito Joule) e viabiliza otimizações financeiras através da redução das bitolas dos cabos condutores de alumínio ou cobre.

• Manobra Segura e Telemetria: Através de seccionadoras, transformadores de instrumentos (TCs e TPs) e relés microprocessados, o painel compatibiliza altas grandezas elétricas para a medição digital e permite o aterramento físico para que mantenedores operem sem riscos de eletrocussão.

• Ausência de Rebaixamento de Potência: É imperativo notar que o quadro de média tensão não realiza o rebaixamento da energia para a voltagem de consumo dos motores e máquinas finais. A transformação da grandeza elétrica é uma atribuição exclusiva dos transformadores de potência, que são obrigatoriamente instalados a jusante da estrutura de manobra.

Quais são as diferenças fundamentais entre painéis Metal-Clad e Metal-Enclosed?

As diferenças fundamentais entre os painéis Metal-Clad e Metal-Enclosed residem na compartimentação física das partes ativas, no nível de segurança operacional oferecido perante falhas severas e na continuidade de serviço durante intervenções de manutenção. Enquanto a engenharia Metal-Clad isola rigidamente cada componente crítico em células metálicas independentes e devidamente aterradas, o design Metal-Enclosed abriga os elementos condutores num volume comum simplificado.

A arquitetura Metal-Clad representa o estado da arte para a resiliência de sistemas elétricos críticos, sendo regida internacionalmente pelo padrão IEEE C37.20.2 e refletida na norma NBR IEC 62271-200. Esta configuração exige a segregação física total da alta tensão em, no mínimo, três ou quatro compartimentos selados por barreiras contínuas de chapas de aço: o barramento principal isolado por compostos dielétricos, o aparelho de manobra e a câmara de terminações de cabos. O disjuntor é imperativamente do tipo extraível (draw-out) e associado a guilhotinas metálicas automatizadas (shutters). Isto permite que um eletrotécnico realize reparações na unidade do disjuntor com total segurança, enquanto o barramento principal adjacente continua energizado a pulsar 13,8 kV ou 36 kV de forma ininterrupta, preservando a produção da fábrica.

Por oposição, a engenharia Metal-Enclosed descreve arranjos blindados simplificados sob a diretriz IEEE C37.20.3. Embora o seu invólucro externo em aço proteja os operadores contra contactos diretos não intencionais, o interior carece de barreiras de aço de partição. O disjuntor (tipicamente de montagem fixa aparafusada), os barramentos nus de cobre e os transformadores de instrumentos partilham o mesmo espaço volumétrico. Como consequência dessa disposição aberta, qualquer intervenção de manutenção num componente singular exige, indiscutivelmente, a desenergização completa (shutdown) de todo o quadro ou da subestação. Em caso de rutura dielétrica e desenvolvimento de arco interno, as chamas e a fumaça condutiva propagam-se instantaneamente por todo o painel. Contudo, possui um custo de aquisição (CAPEX) sensivelmente menor e um footprint compacto, constituindo a escolha lógica para cargas menos críticas, como distribuições secundárias comerciais ou rurais.

A tabela seguinte sintetiza de forma direta as divergências técnicas entre ambas as tipologias infraestruturais:

Como a norma ABNT NBR IEC 62271-200 garante a segurança em plantas industriais?

A norma ABNT NBR IEC 62271-200 garante a segurança em plantas industriais ao abolir as definições antigas puramente descritivas e visuais de chaparias, impondo um regime inegociável de rigorosos ensaios laboratoriais reais (Type Tests) para atestar a performance mecânica, térmica e elétrica dos quadros. O seu eixo conceptual reestruturou completamente as classes construtivas, focando-se na Categoria de Perda de Continuidade de Serviço (LSC) e na classificação de resistência ao arco interno (IAC).

Os ensaios de tipo exigidos por instituições independentes submetem o equipamento a testes limites de elevação de temperatura, verificação de ciclos de operação mecânica (10.000 manobras ininterruptas) e suportabilidade dielétrica a tensões de impulso atmosférico (NBI), que chegam frequentemente a patamares de 95 kV ou 170 kV. No âmbito da continuidade de serviço, a norma consagrou a certificação LSC2B como o topo da segurança. Num cubículo classificado como LSC2B-PM (Partitioned Metal), todas as divisórias internas entre as câmaras funcionais são forjadas exclusivamente em ligas metálicas com ligação firme à malha de terra geral. Isso assegura que, se o disjuntor principal for extraído para manutenção, o compartimento do barramento retém a energia ativa da fábrica e a zona de cabos permanece inviolável, blindando as vidas operacionais contra induções perigosas.

A maior contribuição desta normativa reside na proteção contra a catástrofe do arco elétrico interno, uma rutura abrupta de isolamento (causada por poeira humedecida, falhas de aperto ou intrusão de roedores) que liberta energias plasmáticas massivas a temperaturas que superam os 10.000 °C. Do ponto de vista termodinâmico, o arco expande os fluidos gasosos com ondas de choque semelhantes a explosivos militares, projetando chapas e plasma balístico pelos corredores. O critério IAC (Internal Arc Classified) exige que a carenagem contenha o choque sem ejetar estilhaços e guie a exaustão vulcânica de toxinas quentes através de flaps articulados para dutos refletores que escapam de forma segura no teto do edifício. A especificação de ponta IAC AFLR atesta proteção total perimétrica para o operador (Frontal, Lateral e Posterior), desde que a obra civil cumpra os afastamentos estritos de pé-direito e área livre estipulados pela engenharia.

Como inovações sustentáveis estão substituindo o gás SF6 em disjuntores?

A indústria de média tensão está a abandonar rapidamente o uso do gás Hexafluoreto de Enxofre (SF6) em favor de tecnologias SF6-free devido a regulamentações ambientais globais estritas que visam a neutralidade de carbono. Historicamente valorizado pela sua rigidez dielétrica e capacidade de extinção de arco, o SF6 é, contudo, um impulsionador climático catastrófico: possui um potencial de aquecimento global (GWP) 23.500 vezes superior ao gás carbónico e a sua persistência atmosférica excede a marca de 3.200 anos.

Além do risco climático, o SF6 apresenta desafios ocupacionais severos. Em condições de falha, os subprodutos da decomposição do gás (como o ácido fluorídrico e o dióxido de enxofre) são altamente tóxicos e corrosivos, exigindo procedimentos complexos de manuseamento durante paragens técnicas.

Em resposta, as inovações tecnológicas no setor consolidaram duas alternativas principais:

• Isolação a Vácuo e Ar Seco (Dry Air): O ambiente é isolado com uma atmosfera pressurizada de Nitrogênio e Oxigênio esterilizados, isenta de humidade. Esta tecnologia possui um GWP zero, sendo totalmente inócua e alinhada com as metas ESG.
• Misturas de Gases Fluoronitrila: Uma alternativa que combina fluoronitrila com CO2, preservando a resiliência compacta dos equipamentos de média tensão enquanto reduz drasticamente a pegada de carbono industrial.

A tabela abaixo compara os impactos das tecnologias:

Como escolher uma Integradora de Painéis de Média Tensão no Brasil?

A escolha de uma integradora para painéis de média tensão no Brasil deve priorizar a capacidade de equilibrar componentes de alta performance (Tier 1) com a flexibilidade de engenharia local (Tier 2), garantindo adequação ágil a projetos específicos e normas técnicas rigorosas. O mercado divide-se entre gigantes multinacionais de produção massificada e empresas integradoras premium nacionais, que oferecem soluções customizadas essenciais para plantas industriais complexas.

A Pellegrin Elétrica Industrial posiciona-se neste nicho de excelência tecnológica nacional, atuando com o rigor técnico exigido pelas normas vigentes (ABNT NBR IEC 62271-200). Diferente das soluções enlatadas globais, a Pellegrin especializa-se em retrofits e adequações personalizadas, desenhando painéis que resolvem limitações geográficas e operacionais em ambientes industriais, tais como:

• Adequação à NR-10 e LOTO: Implementação rigorosa de bloqueios mecânicos e sistemas de segurança que garantem a integridade do operador em instalações de média tensão.

• Engenharia de Confiabilidade: Desenvolvimento de projetos com classes LSC2B-PM e certificação IAC, assegurando resiliência contra arcos internos e continuidade produtiva.

• Eficiência e Sustentabilidade: Foco em soluções que integram proteções digitais avançadas (IEDs), contribuindo para a redução da pegada de carbono e melhoria dos índices de performance ESG da planta.

• Manutenção Preditiva: Projetos desenhados para permitir o monitoramento térmico contínuo e a inspeção facilitada, evitando as manutenções corretivas emergenciais que geram lucros cessantes.

Ao selecionar um parceiro, deve-se validar o portfólio de ensaios tipo (Type Tests) e a capacidade técnica da integradora em coordenar a seletividade protetiva conforme as especificidades da subestação do cliente, garantindo que o investimento converta-se em disponibilidade operacional real.
