Industrial

O Desafio

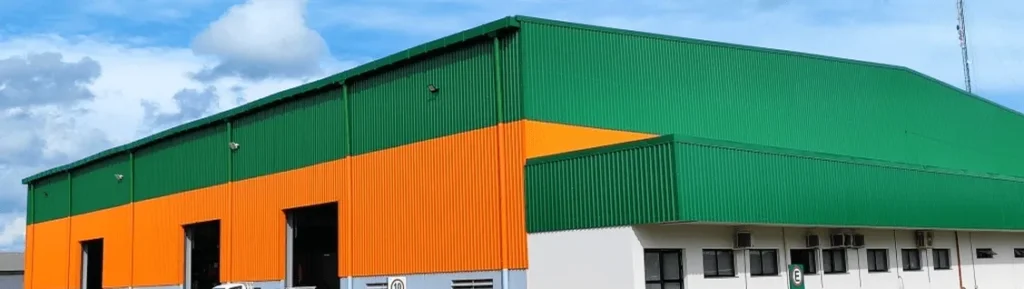

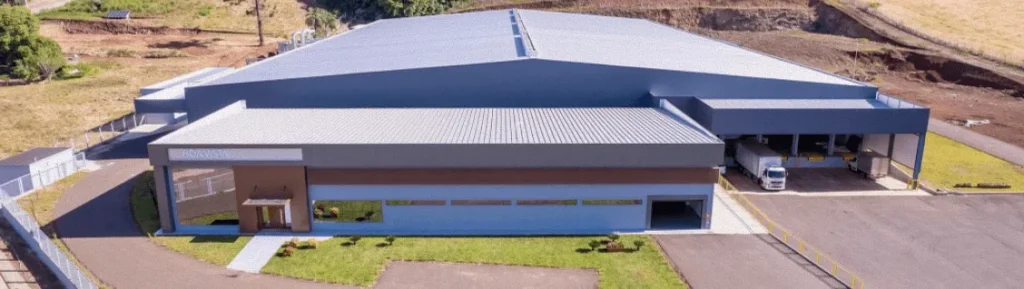

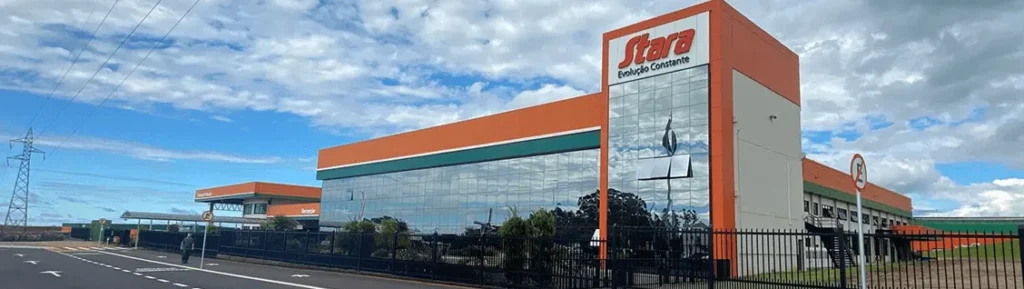

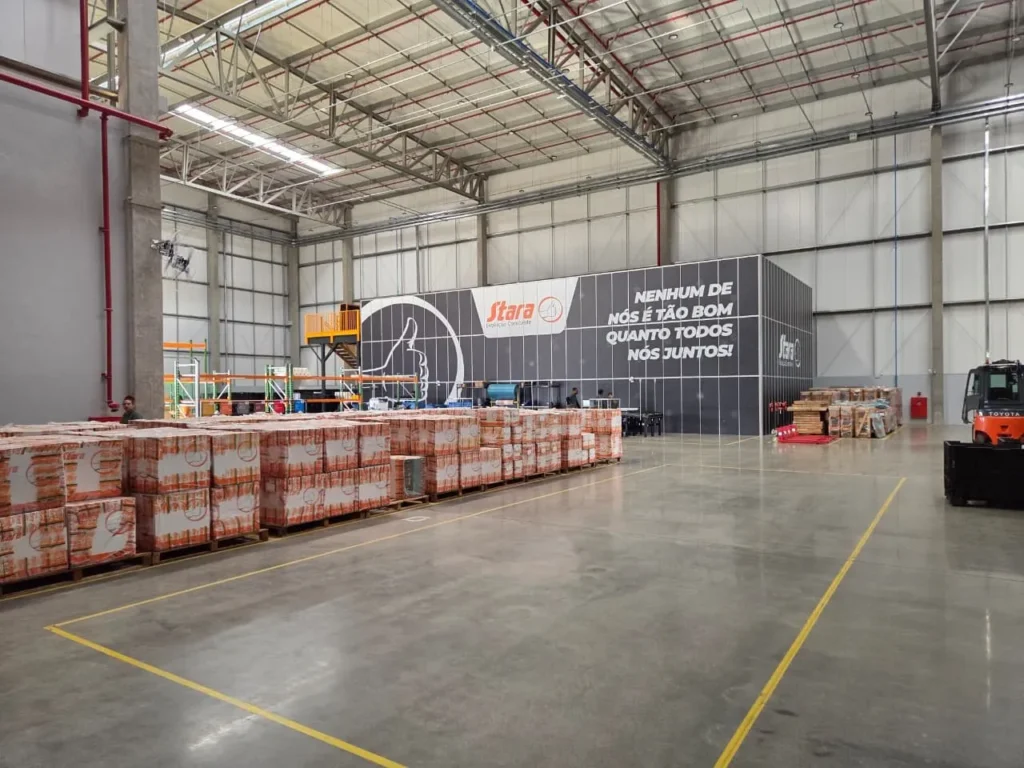

Projetar e executar toda a infraestrutura elétrica de um novo centro de distribuição de grande porte, integrando subestação, gerador, iluminação industrial e rede de dados em um único escopo.

Nossa Solução

Desenvolvemos um ecossistema elétrico completo, priorizando segurança, eficiência energética e conformidade com as normas NBR 5410, NBR IEC 61439 e NR-10. O escopo incluiu:

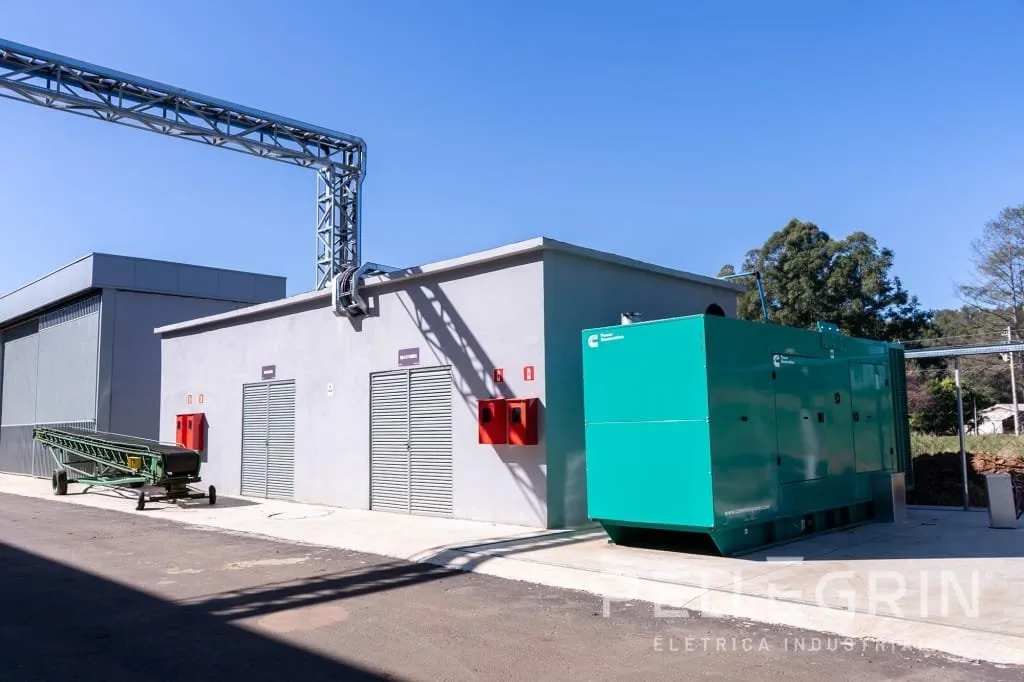

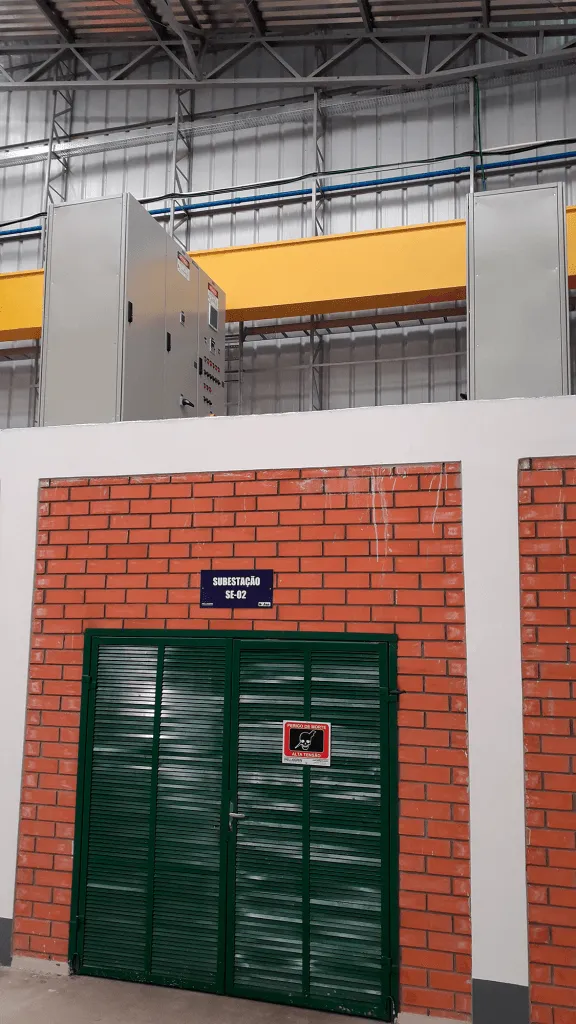

• Subestação e gerador: Montagem da subestação SE-01 com malha de aterramento e SPDA, além do fornecimento de grupo gerador MWM 315 kVA carenado, com transferência automática em rampa de carga, atenuação acústica para 75 dB e acesso remoto via software.

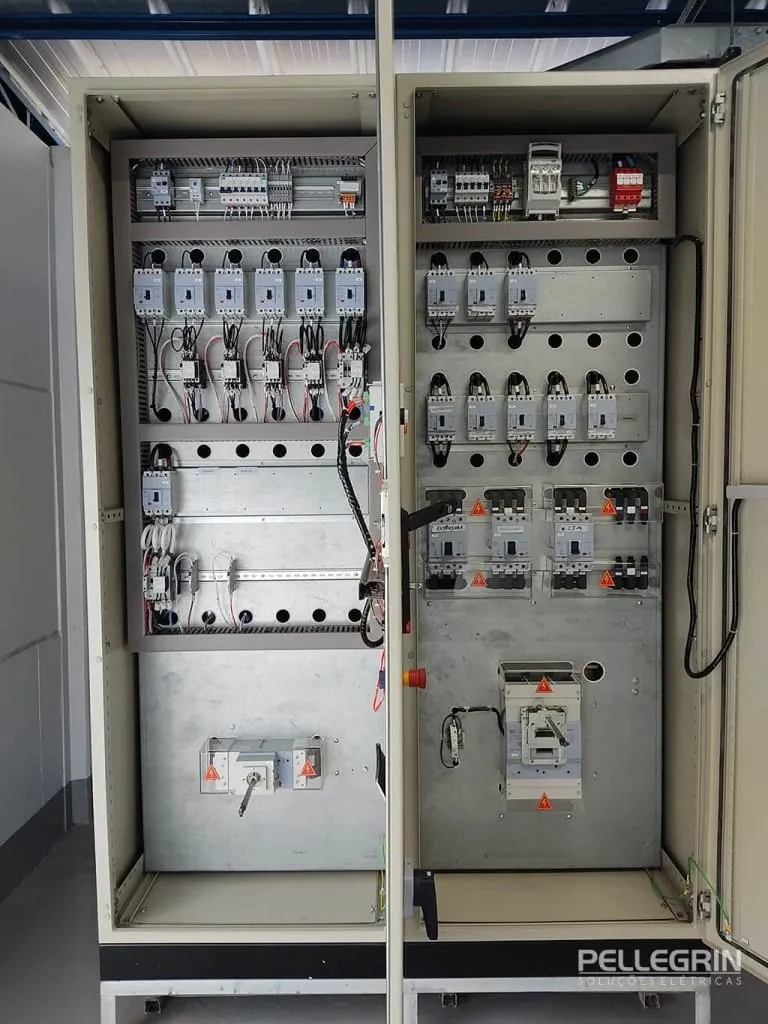

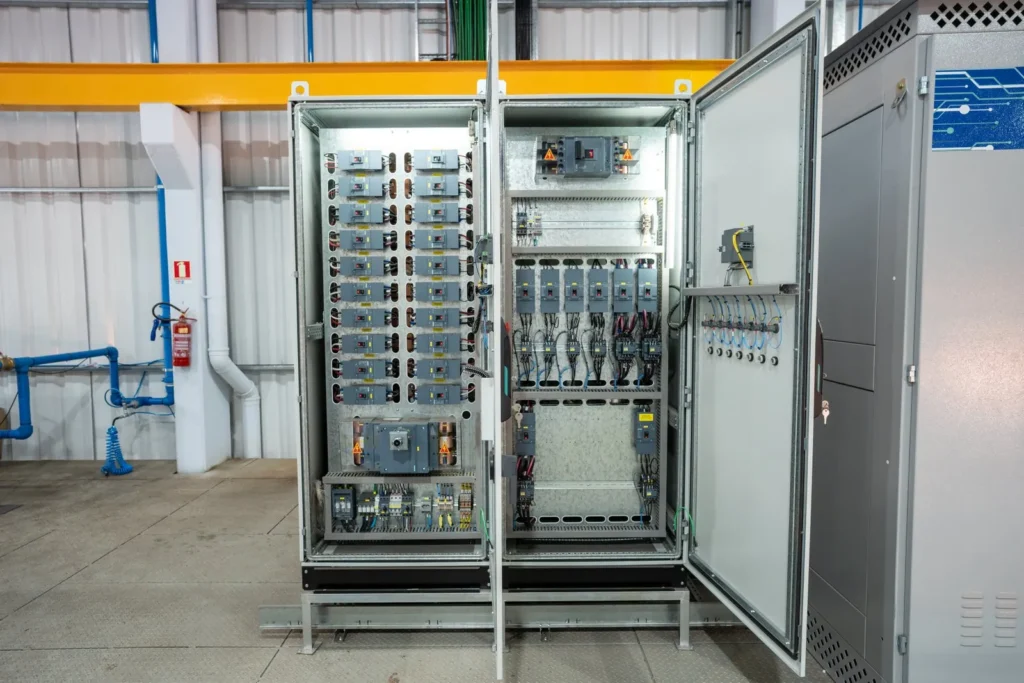

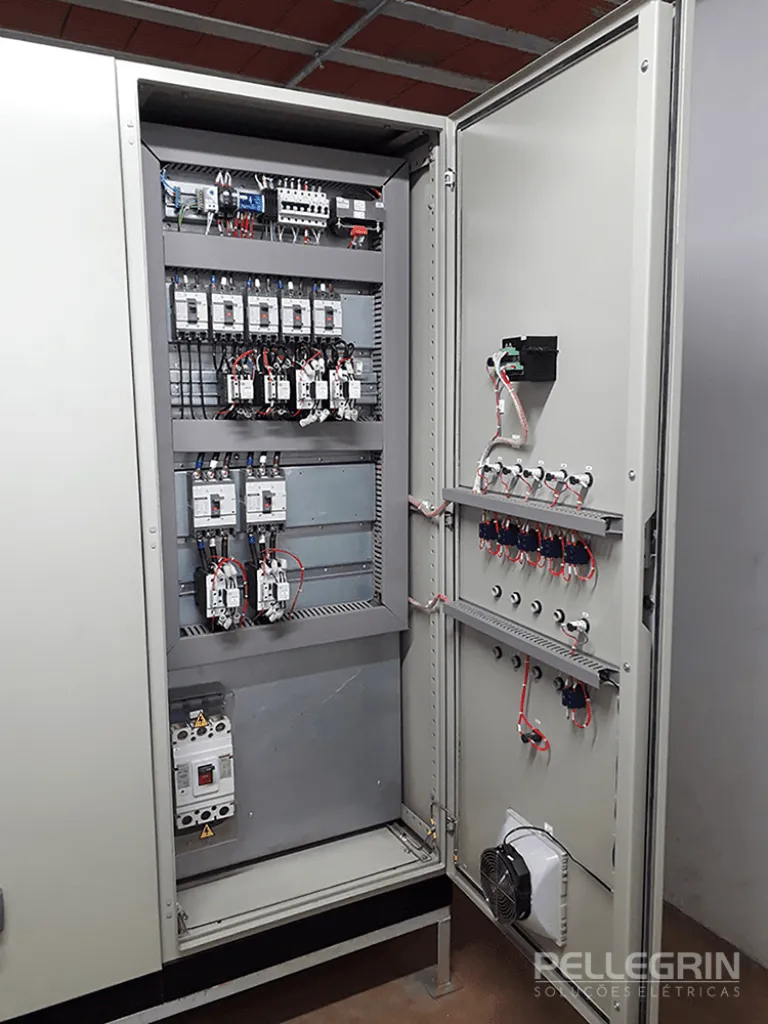

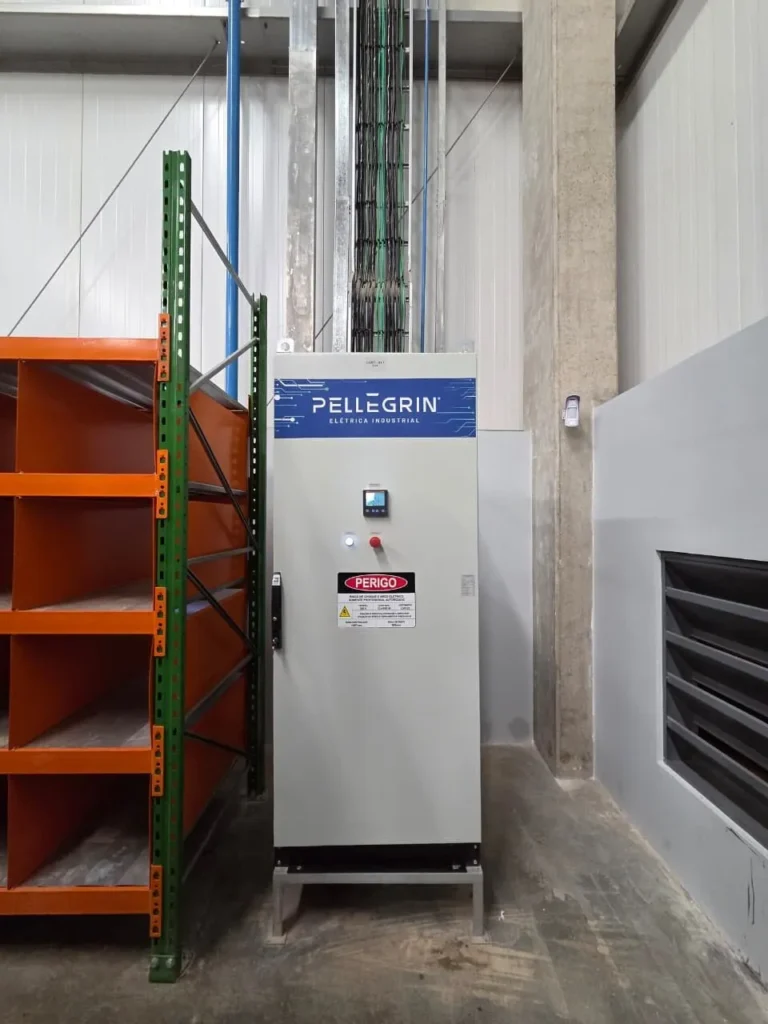

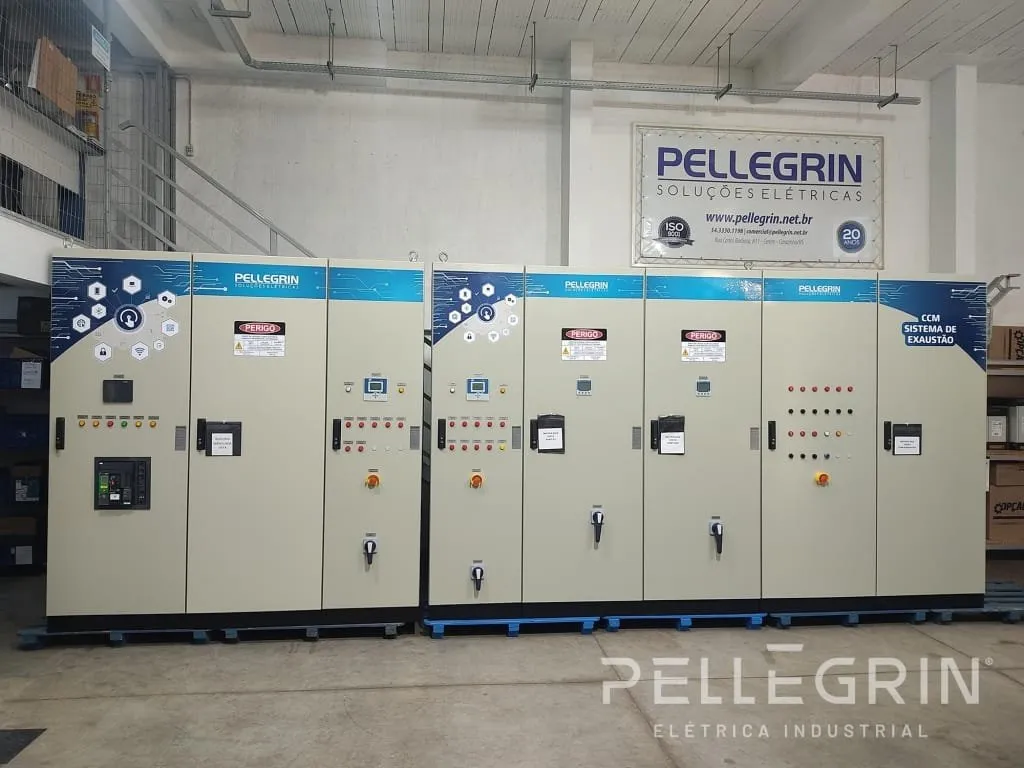

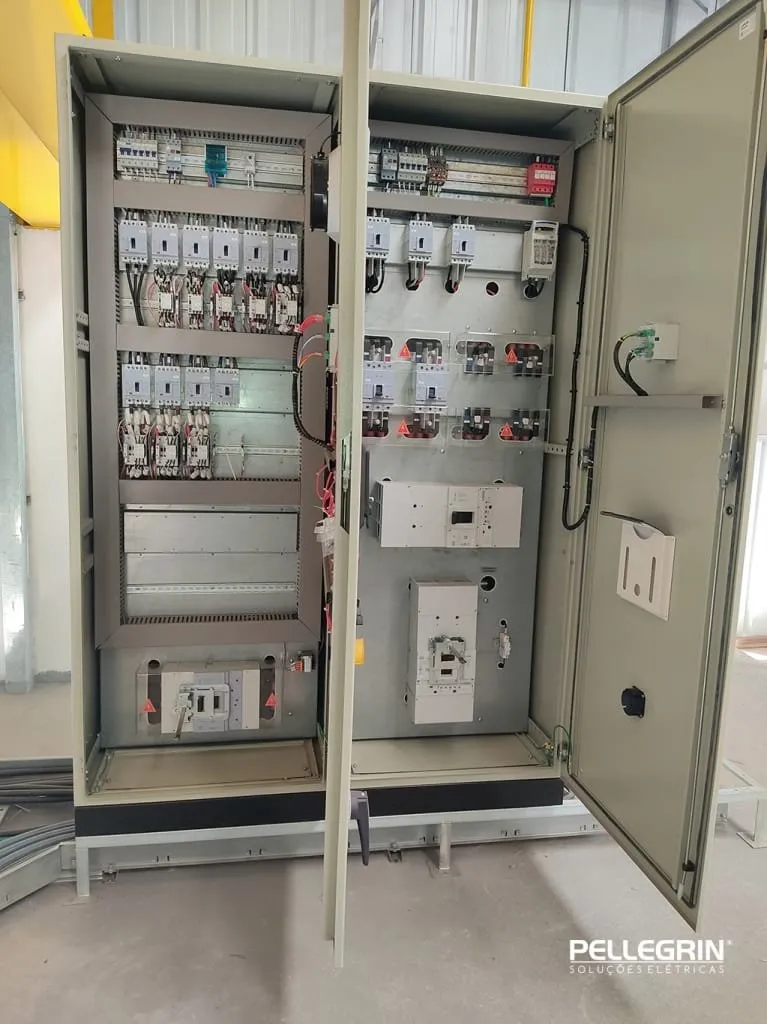

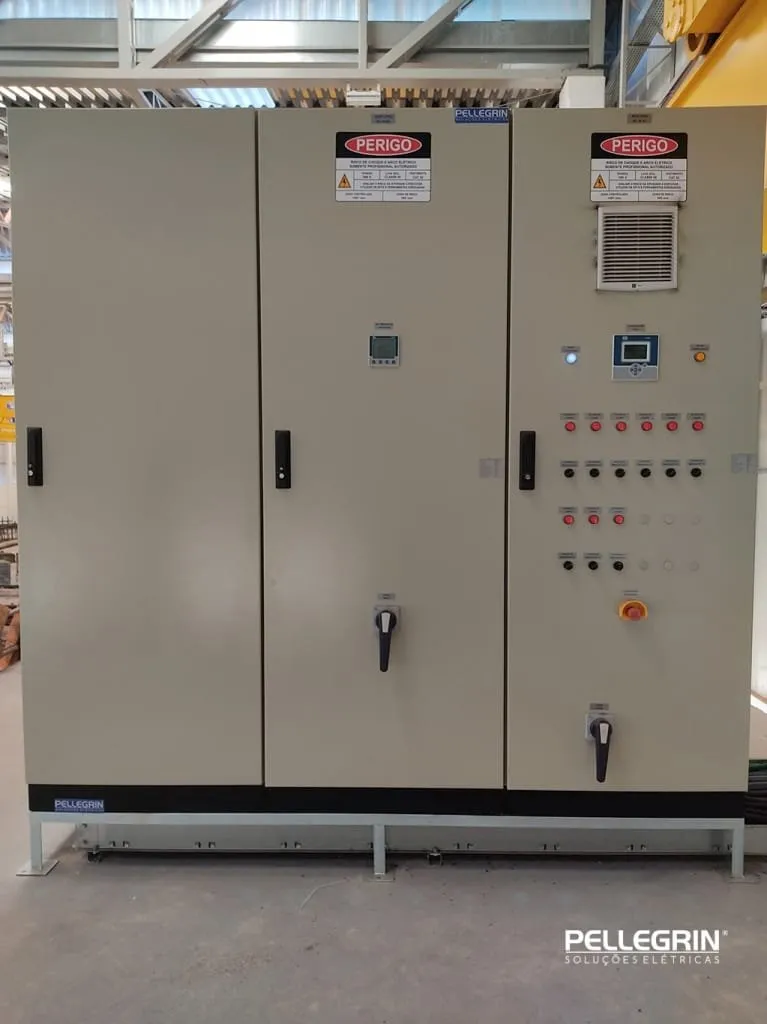

• Painéis e distribuição de potência: Fabricação e instalação do QGBT-01.1 500 A com alimentadores, quadros dedicados para Auto Store, Docas e TI, além de painéis de iluminação para estoque e escritório, com proteção contra surtos atmosféricos em todos os painéis.

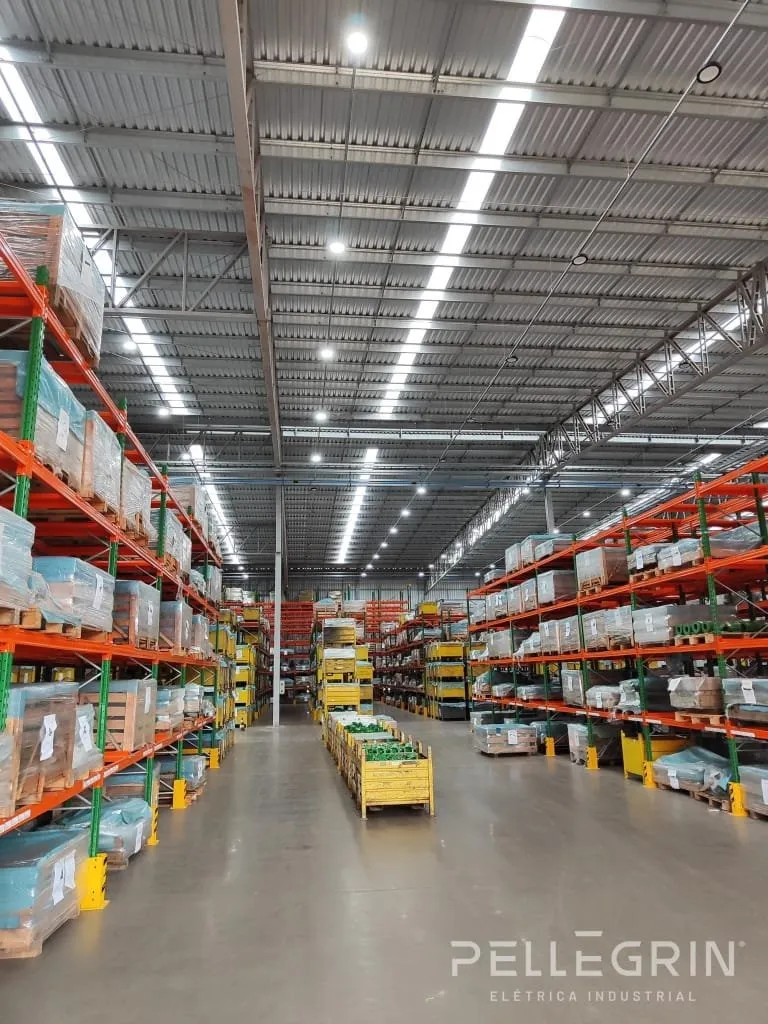

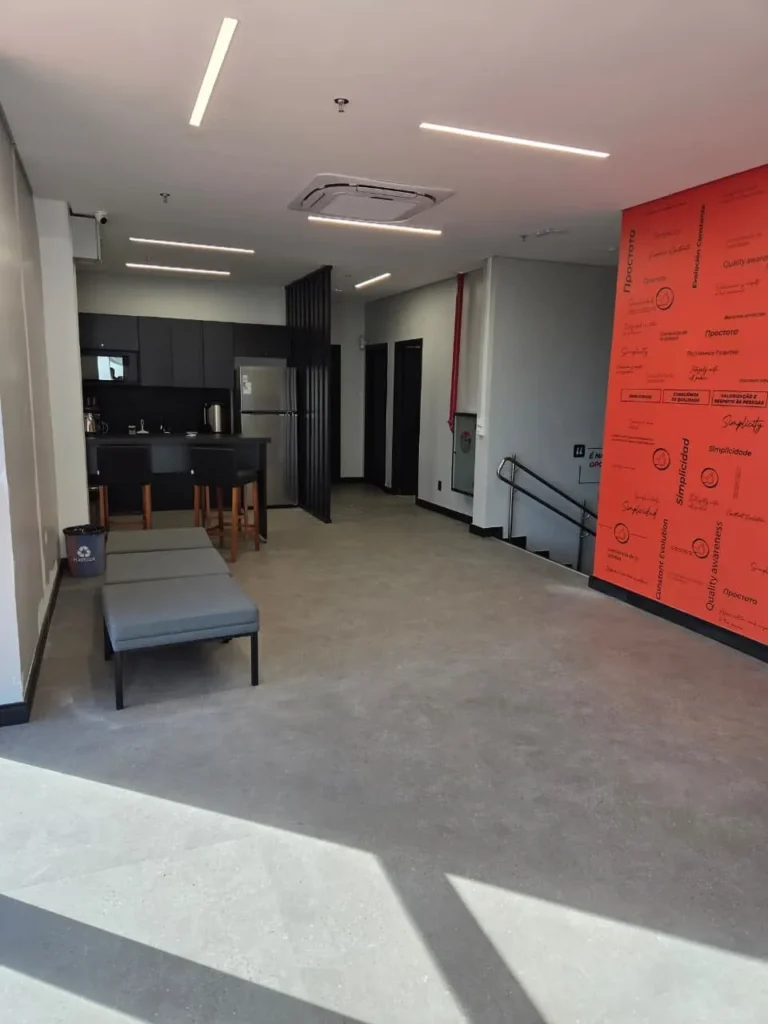

• Iluminação técnica e externa: Projeto completo de iluminação para escritórios com luminárias LEDVANCE e iluminação externa de fachada, estacionamento e depósito com refletores LED  e postes metálicos. Dimensionamento conforme NBR ISO/CIE 8995-1.
• Rede de dados, ar comprimido e utilidades: Infraestrutura de cabeamento estruturado, fibra óptica, câmeras de segurança e antenas Wi-Fi. Montagem de rede de ar comprimido e rede de água potável.

O Resultado

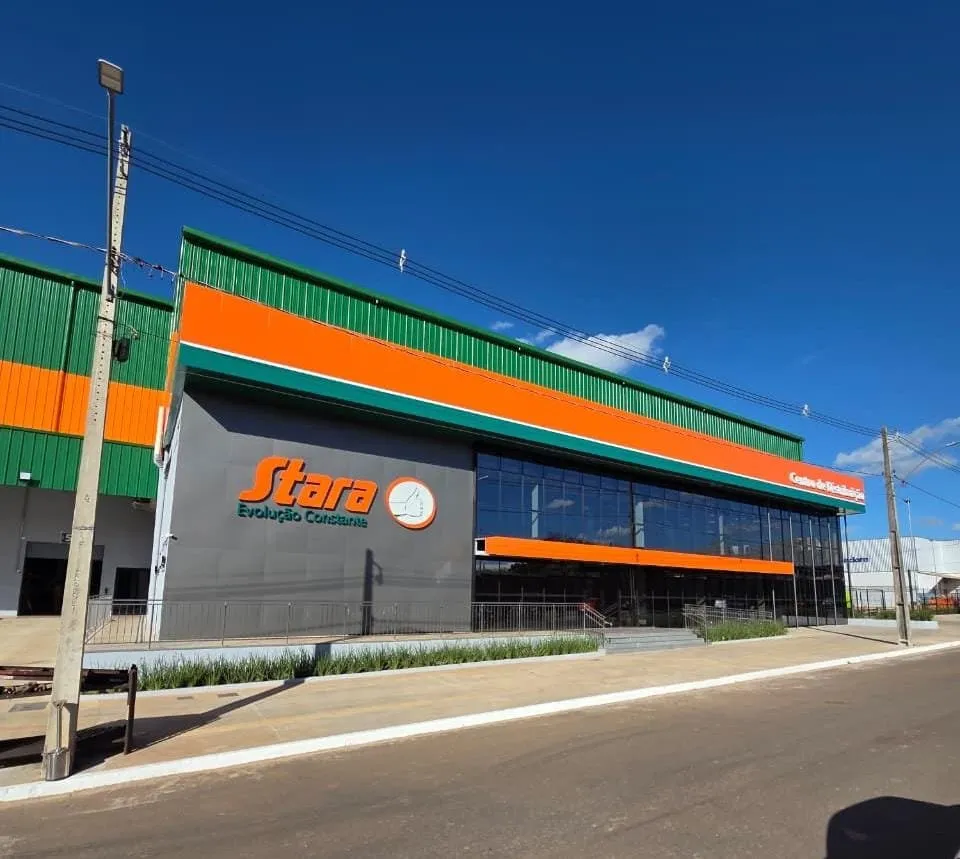

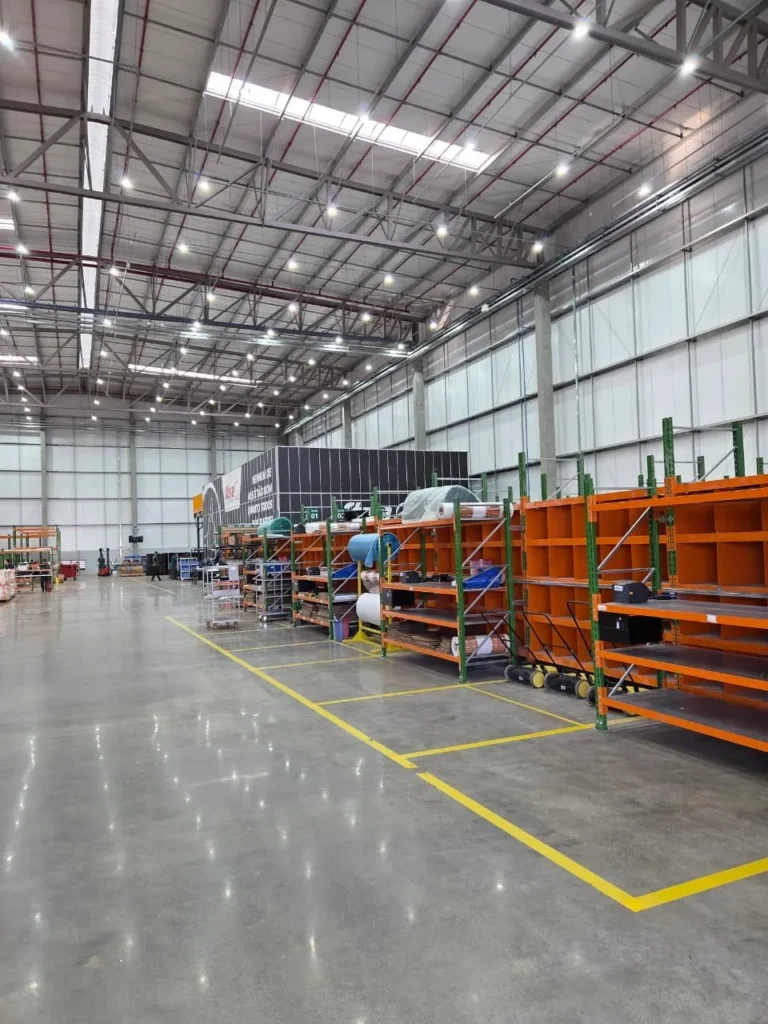

Um centro de distribuição moderno, com infraestrutura elétrica escalável, segura e em conformidade com todas as normas vigentes — pronto para operar em capacidade máxima. A Stara conta com total controle sobre o consumo de energia e a confiabilidade necessária para uma operação logística ininterrupta.

O Desafio

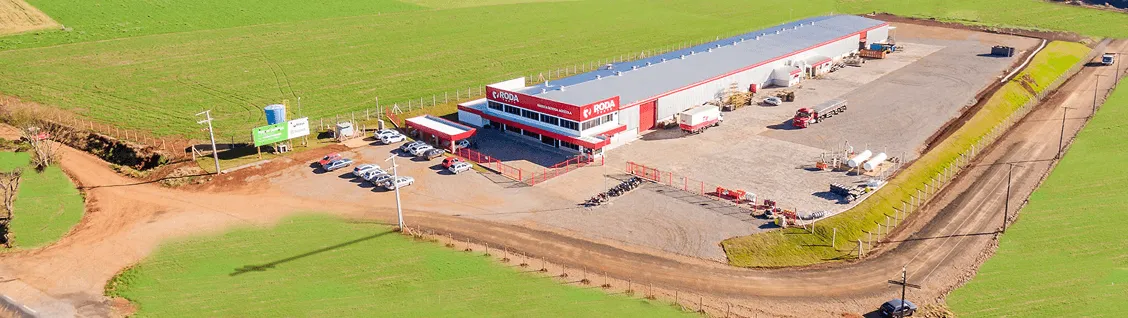

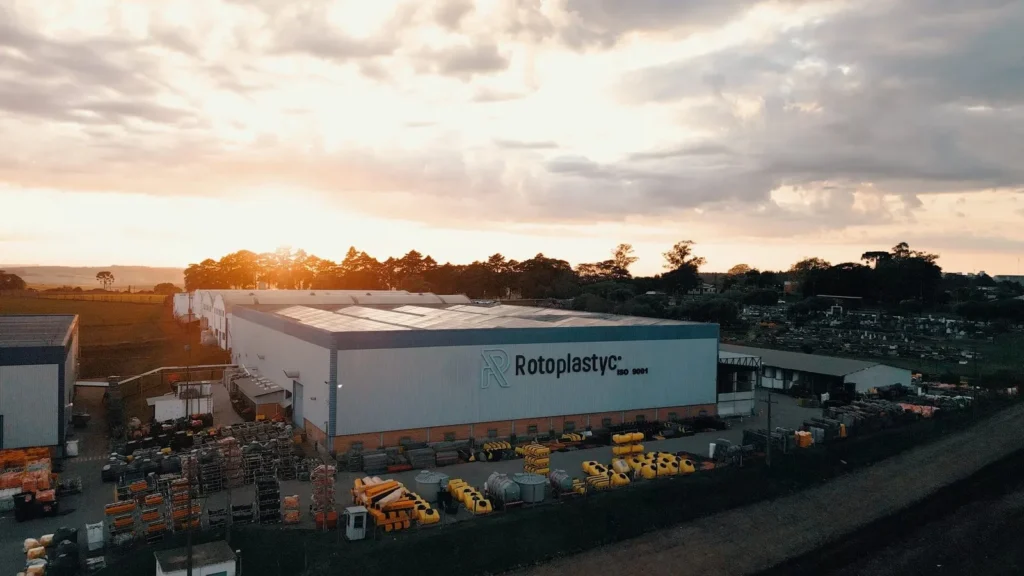

Preparar o novo pavilhão da Rypro Rotoplastyc com uma infraestrutura completa que permitisse a operação imediata e segura das novas linhas de produção. O projeto exigia a integração de sistemas elétricos de média e baixa tensão com redes de dados e utilidades (ar comprimido).

Nossa Solução

Implementamos uma solução de engenharia integral, cuidando de todas as camadas críticas de infraestrutura do pavilhão:

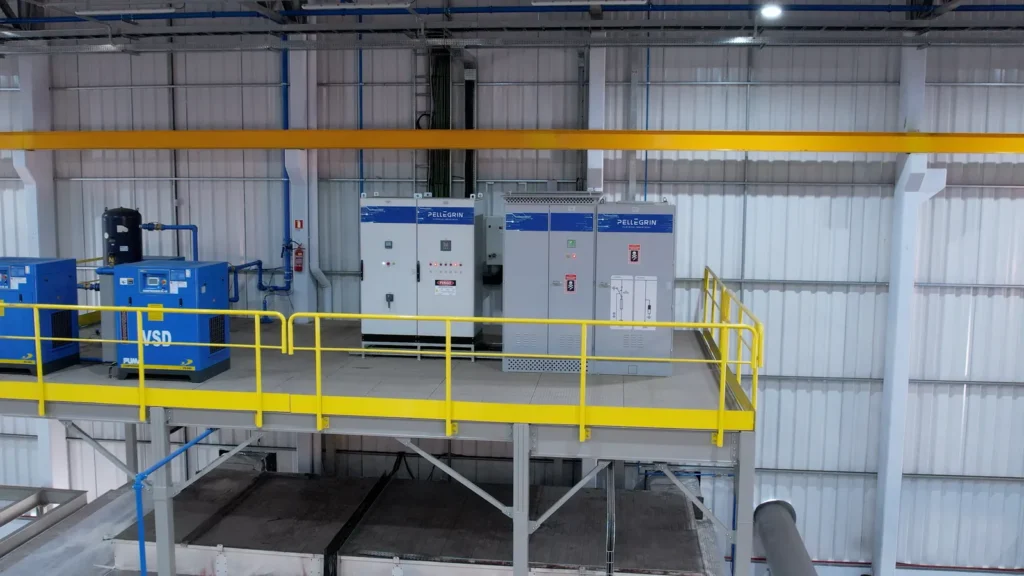

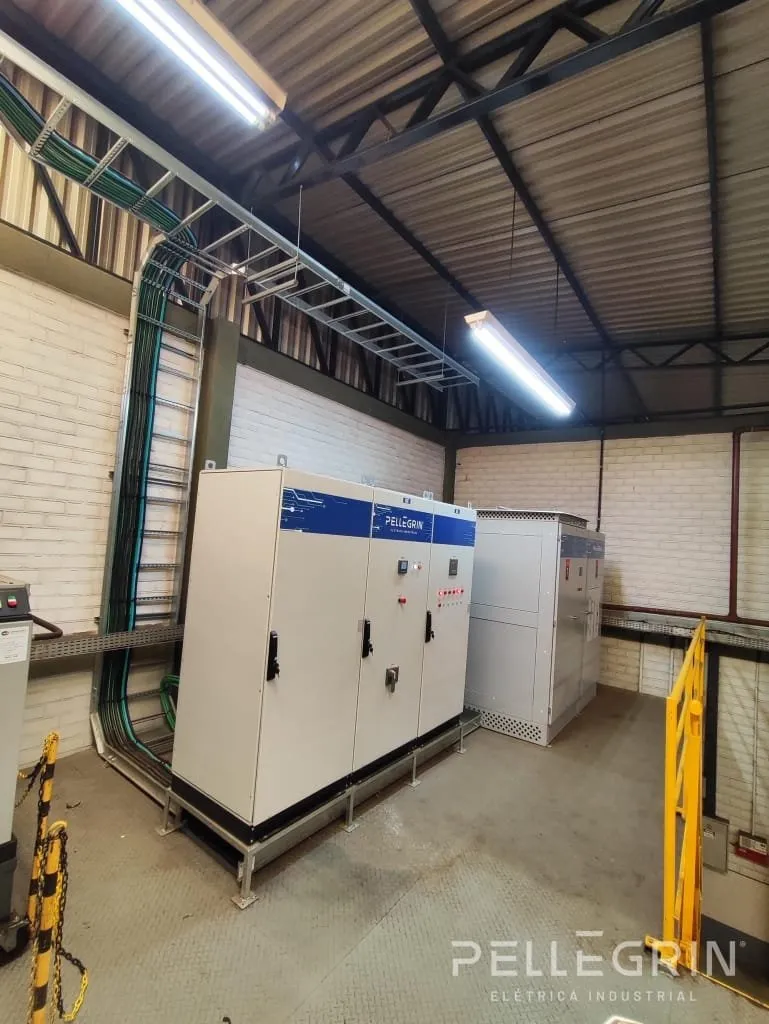

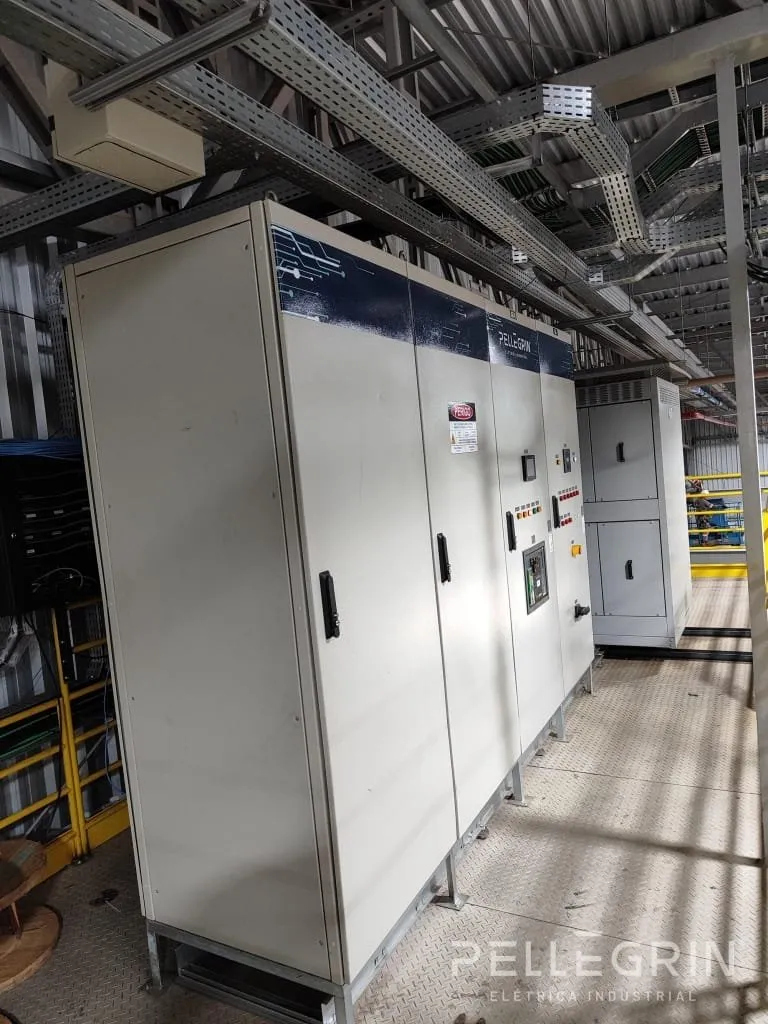

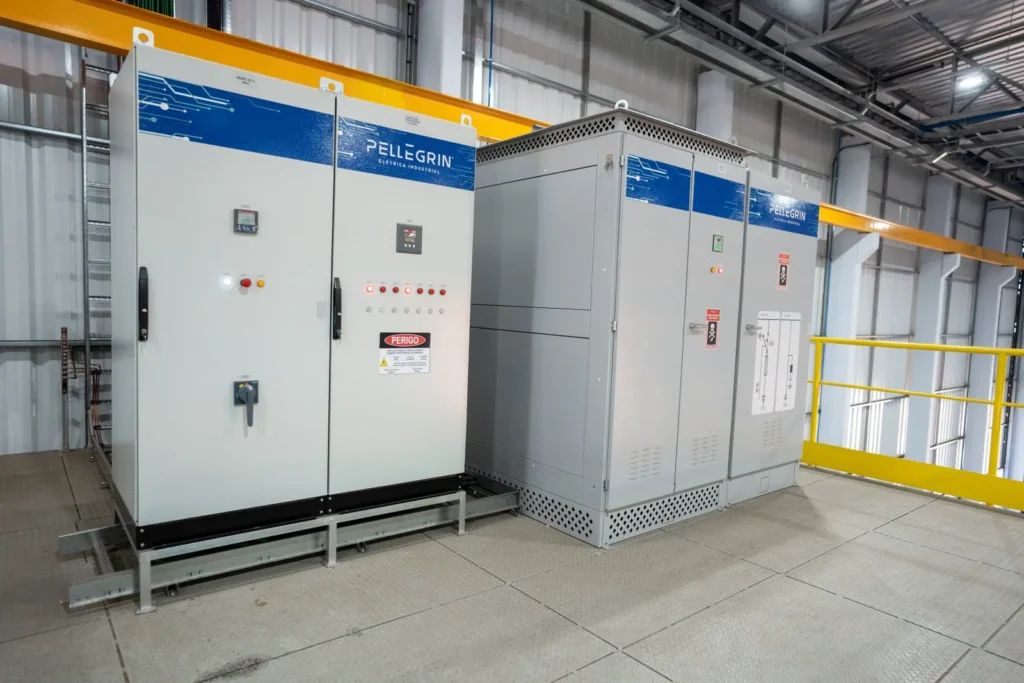

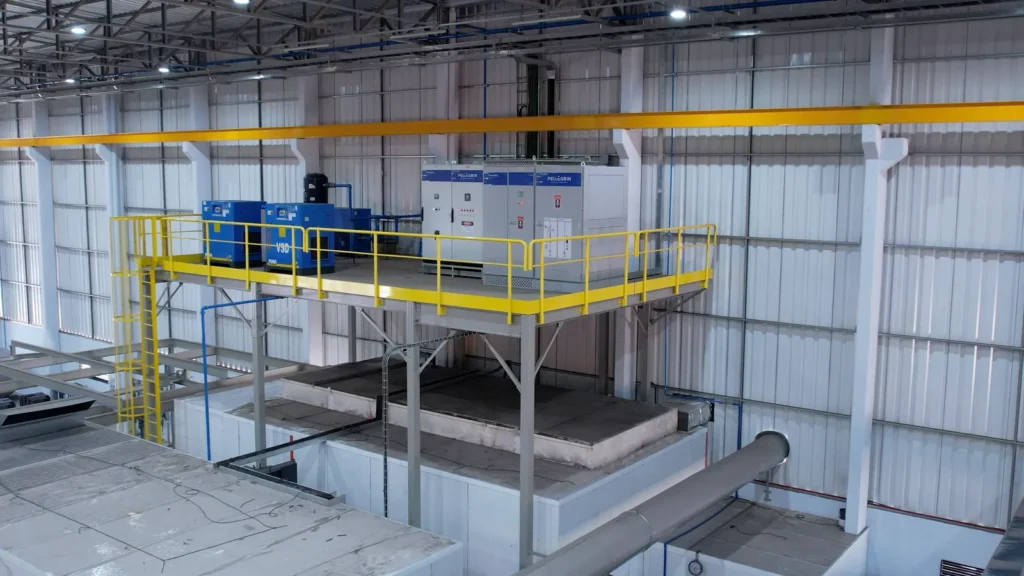

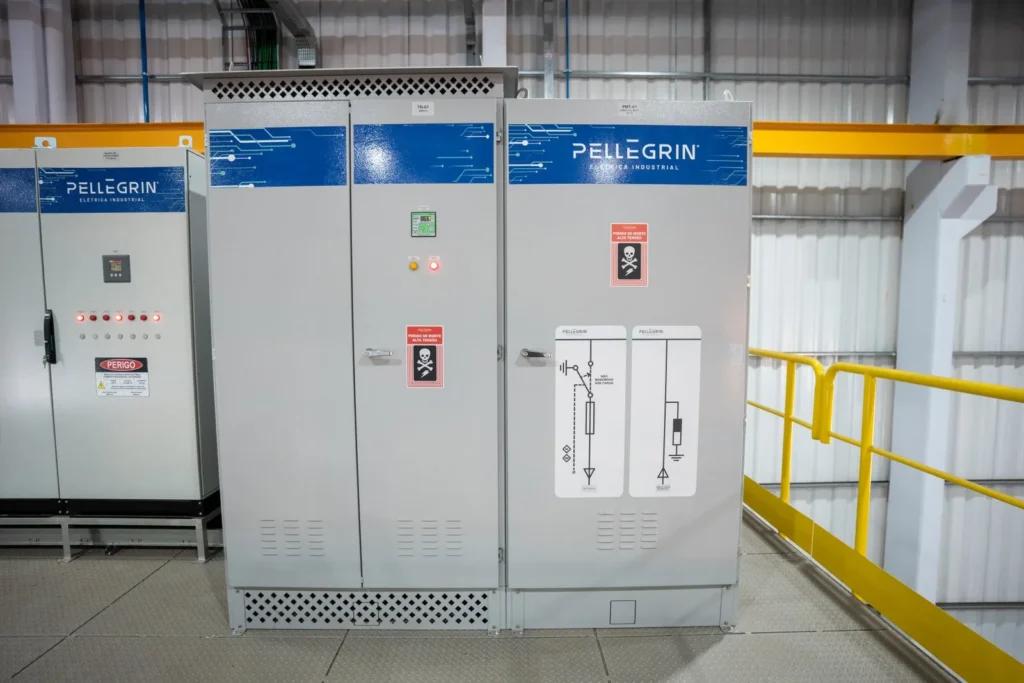

• Potência e Energia: Instalação de uma nova subestação de 15kV (Mezanino) e um transformador a seco de 500kVA, garantindo energia limpa e segura. Realizamos toda a rede de média tensão e a infraestrutura de potência para o QGBT principal.

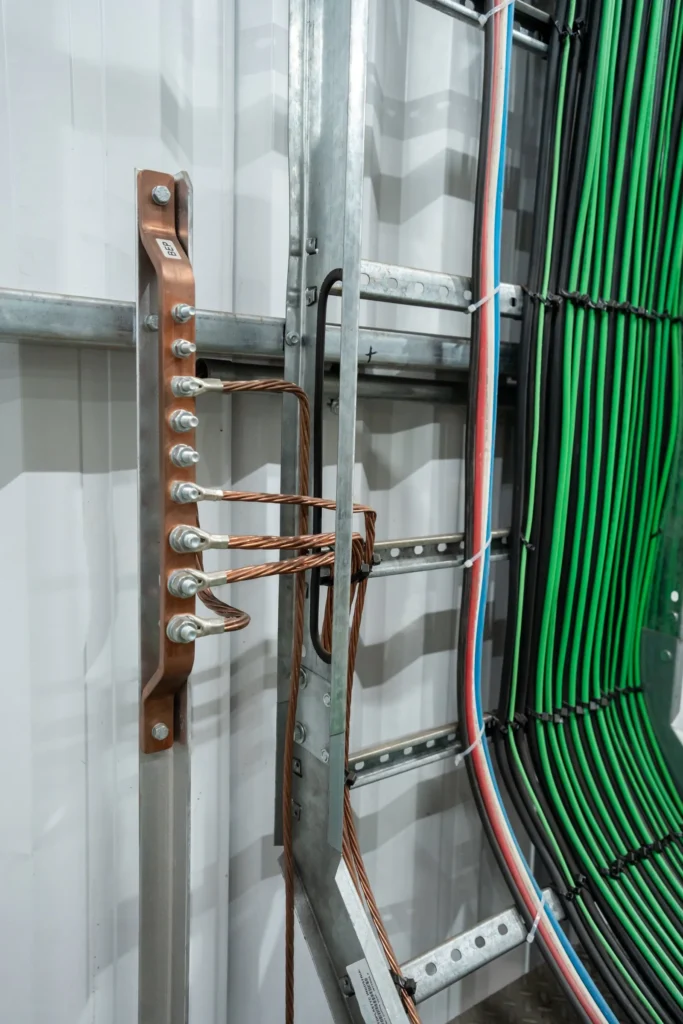

• Segurança e Proteção: Execução completa do sistema de aterramento e SPDA (Para-raios), garantindo a proteção do patrimônio e dos colaboradores contra descargas atmosféricas.

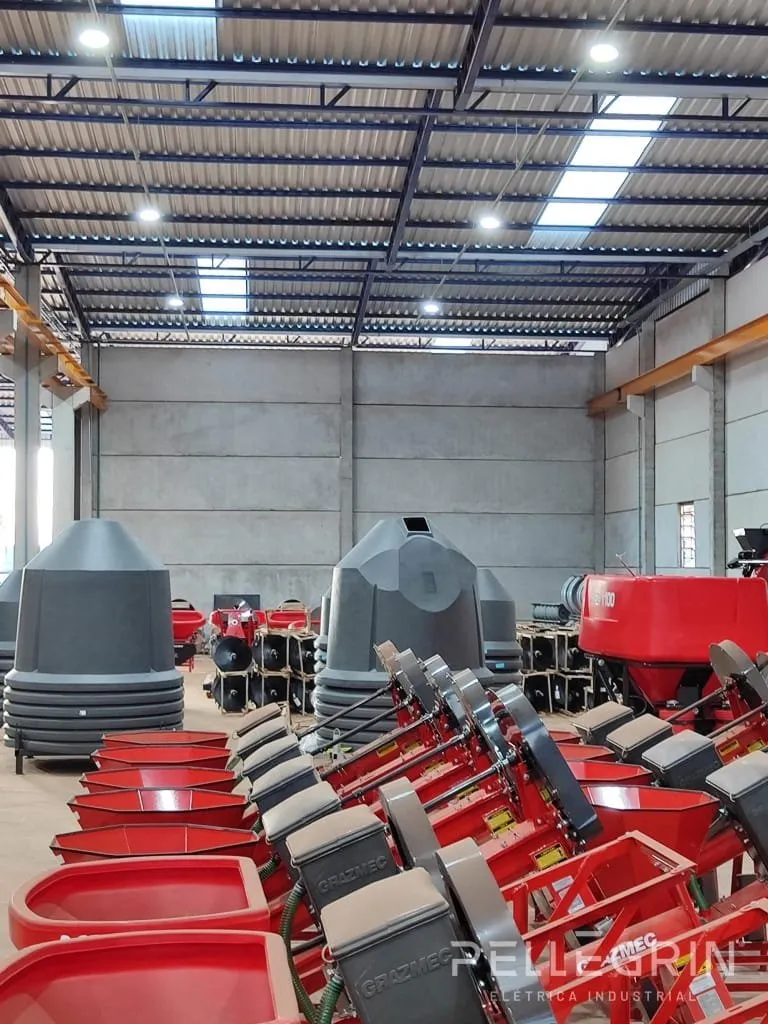

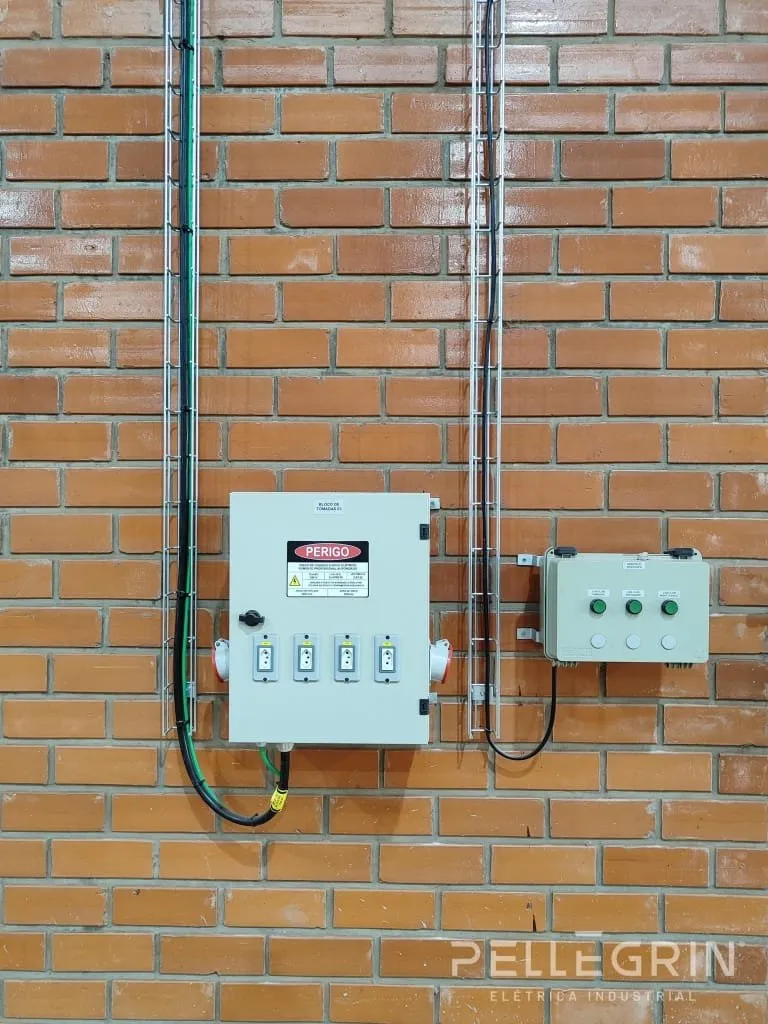

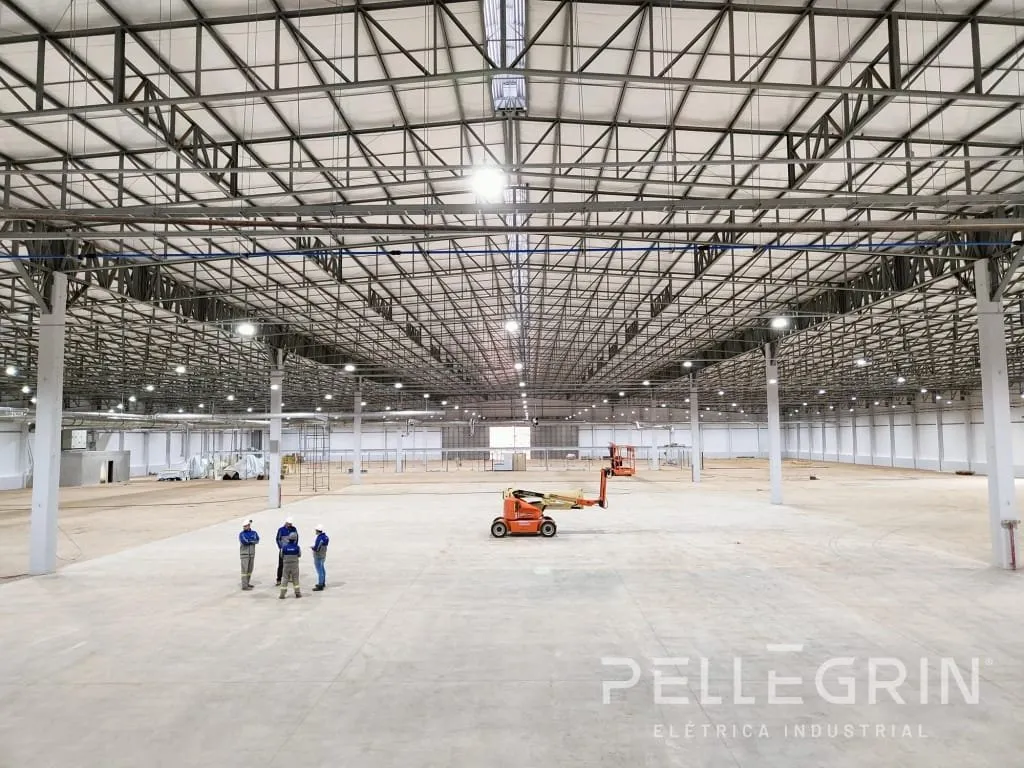

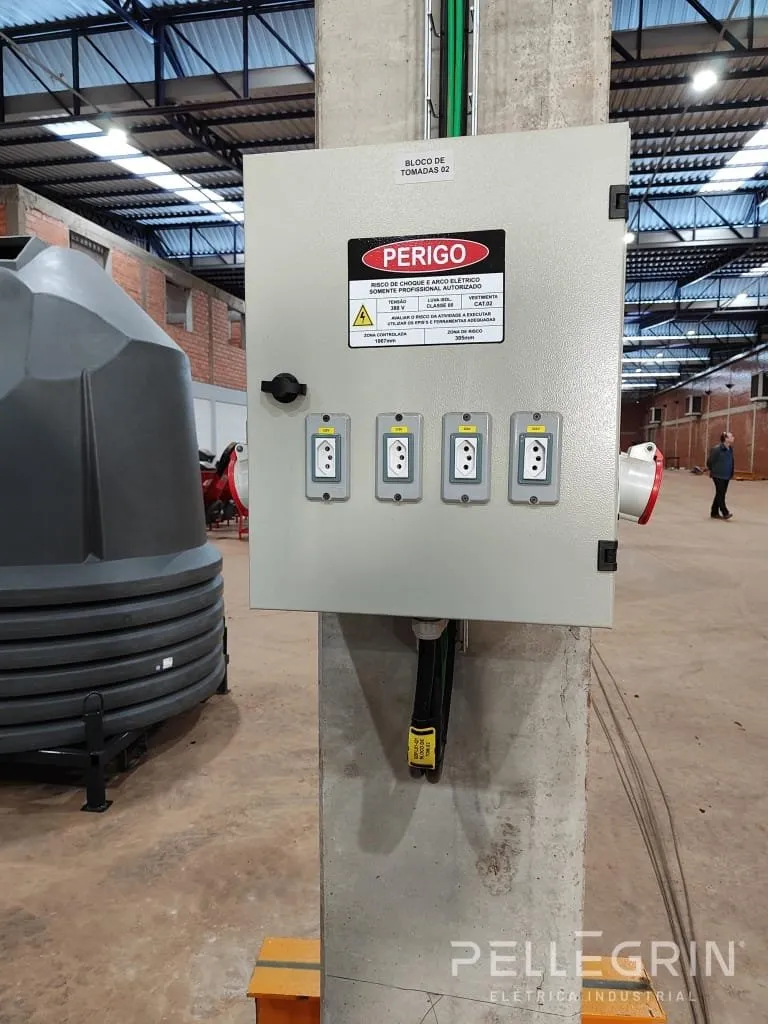

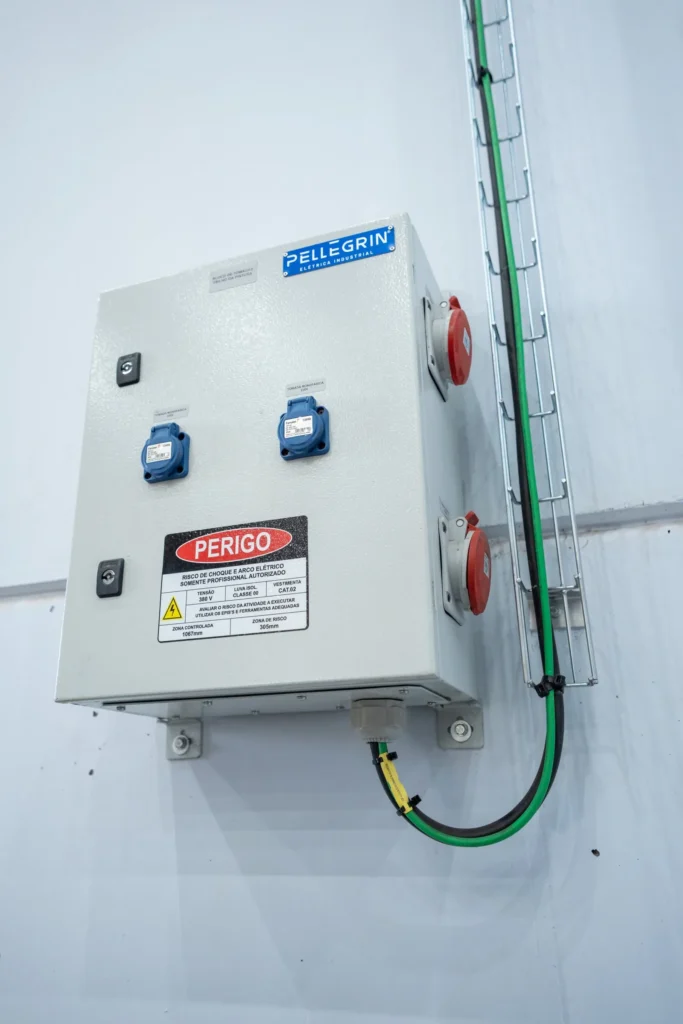

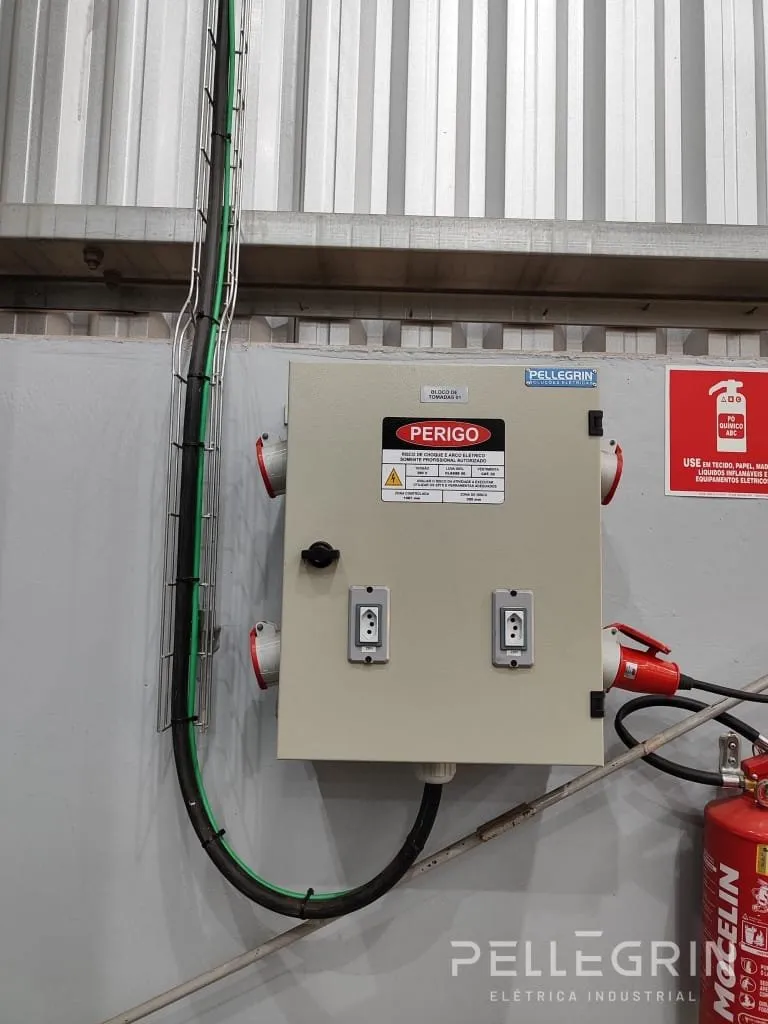

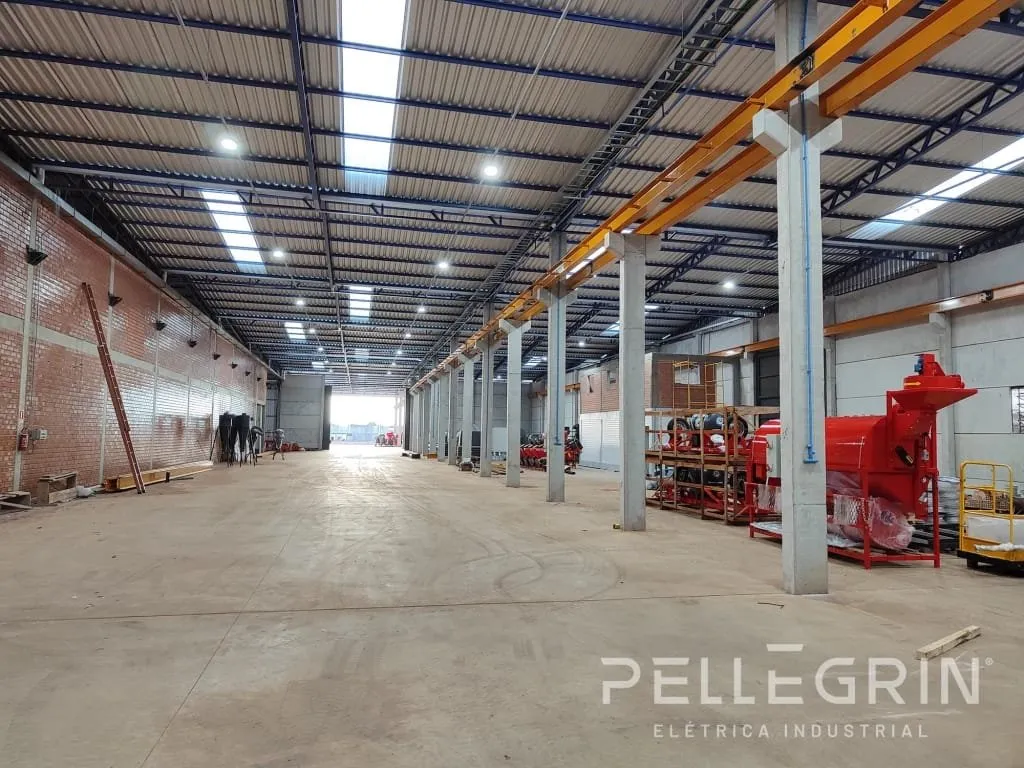

• Iluminação Técnica e Funcional: Projeto e montagem de iluminação interna para o pavilhão e iluminação externa, além da instalação de padrões de tomadas para a linha de produção.
• Infraestrutura Complementar: Para entregar o pavilhão pronto para o uso, realizamos a montagem da infraestrutura de rede de dados e da rede de ar comprimido, essencial para o maquinário industrial.

O Resultado

A Rypro Rotoplastyc recebeu um pavilhão com infraestrutura industrial de alto padrão. A centralização de múltiplos serviços (elétrica, dados e ar comprimido) com um único fornecedor garantiu maior agilidade na execução, compatibilidade entre os sistemas e facilidade de manutenção futura.

O Desafio

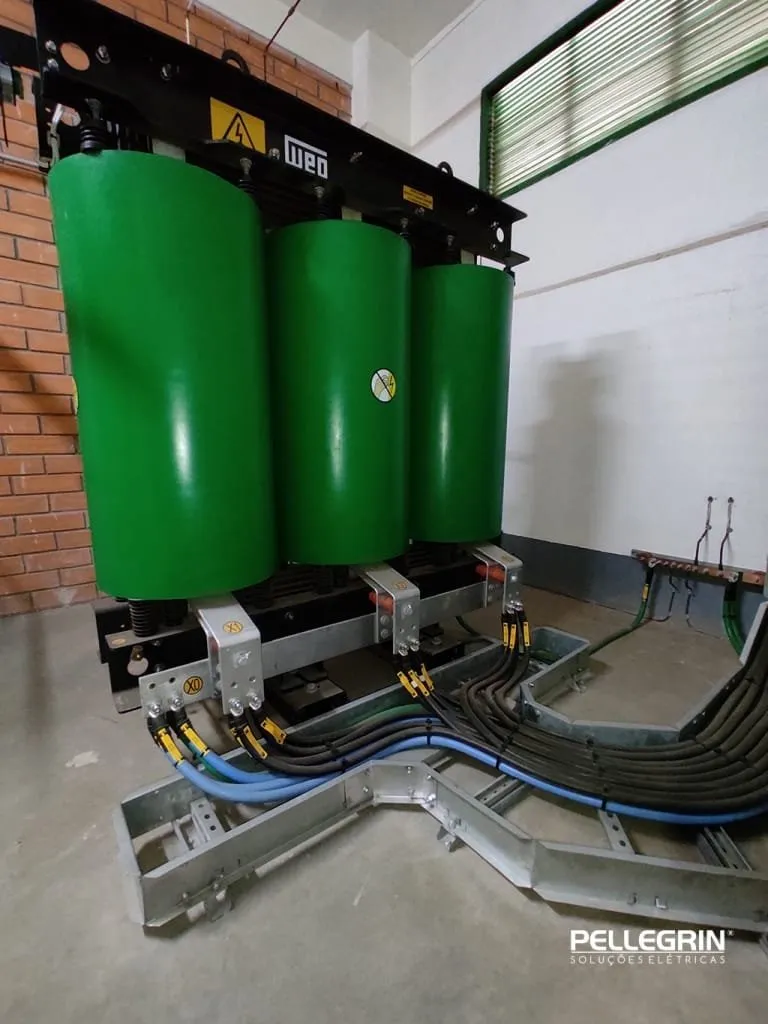

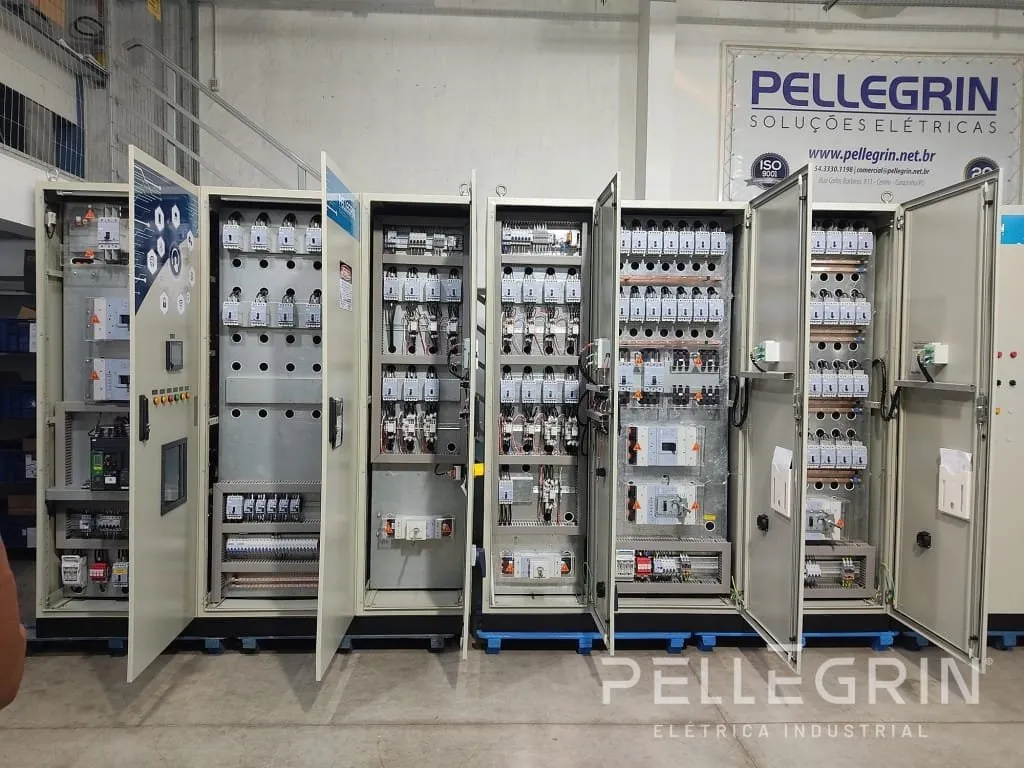

Fornecimento Projetos nova subestação 15KV, com chave seccionamento e fusível HH, rede media tensão com infra em leito escada, Transformador 1500KVA a seco, 4 Painéis QGBT’s Disjuntor Geral 2500A e BCA, Painel todo Schneider, Infra e cabeamento do Trafo ate Paineis e ligação.

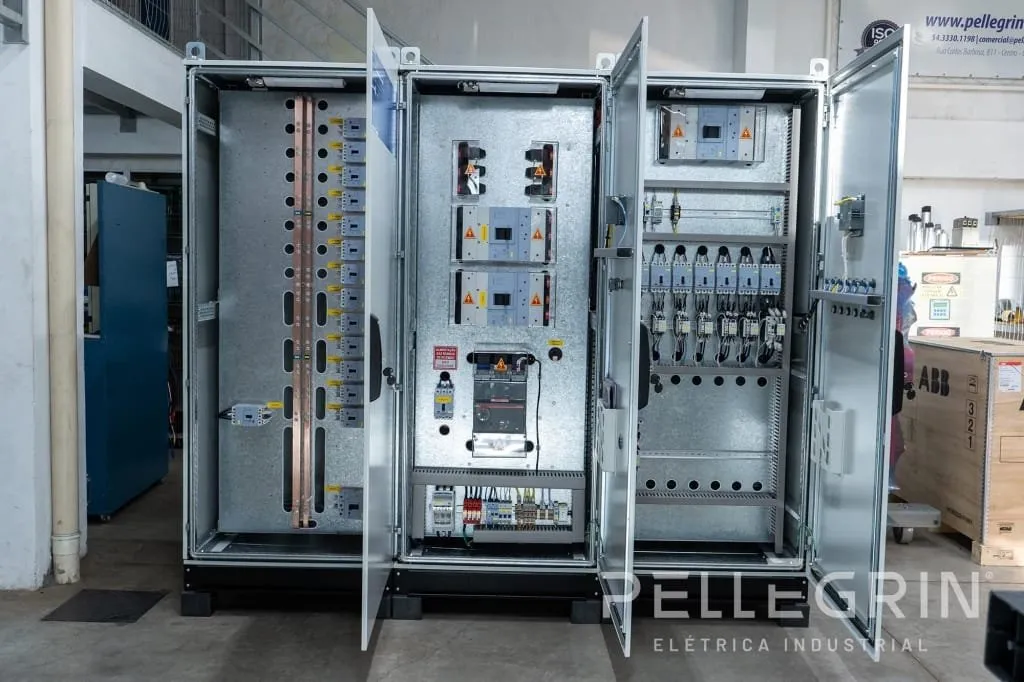

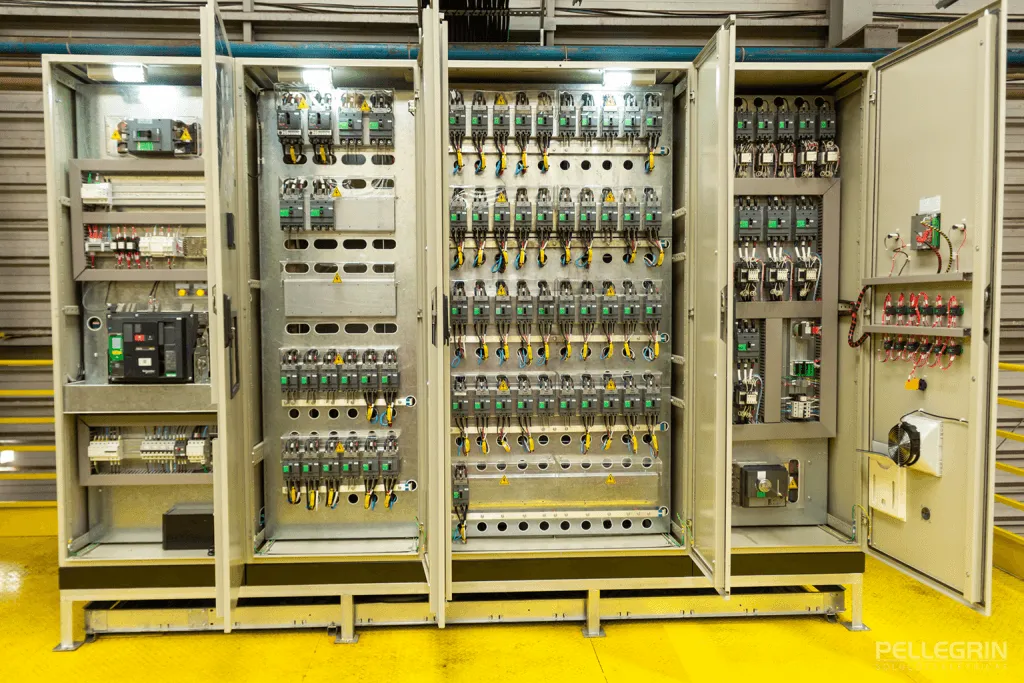

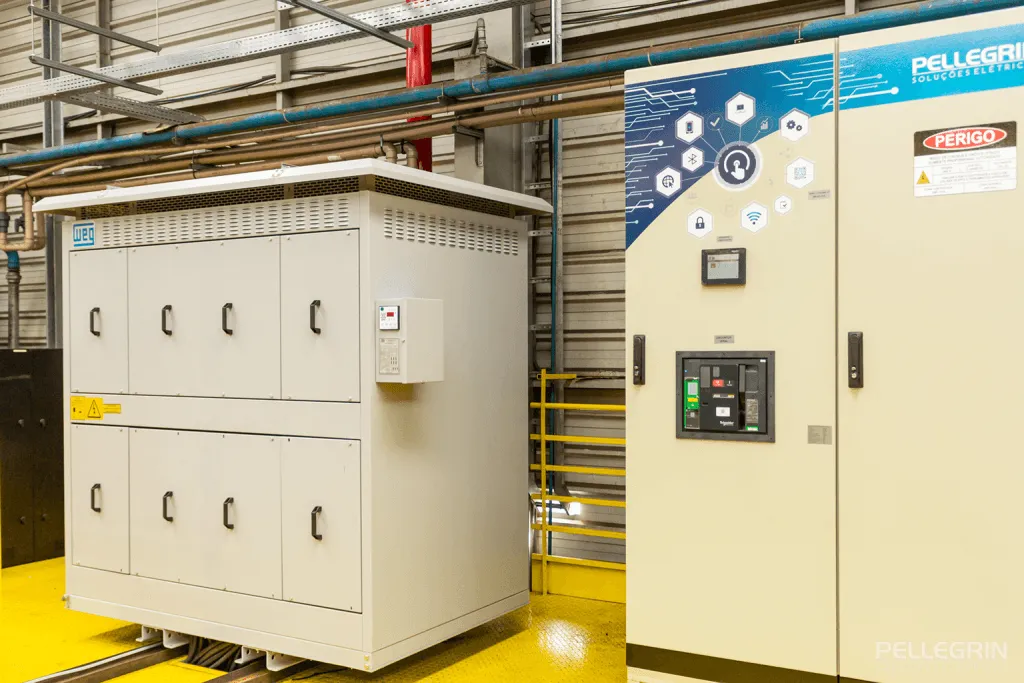

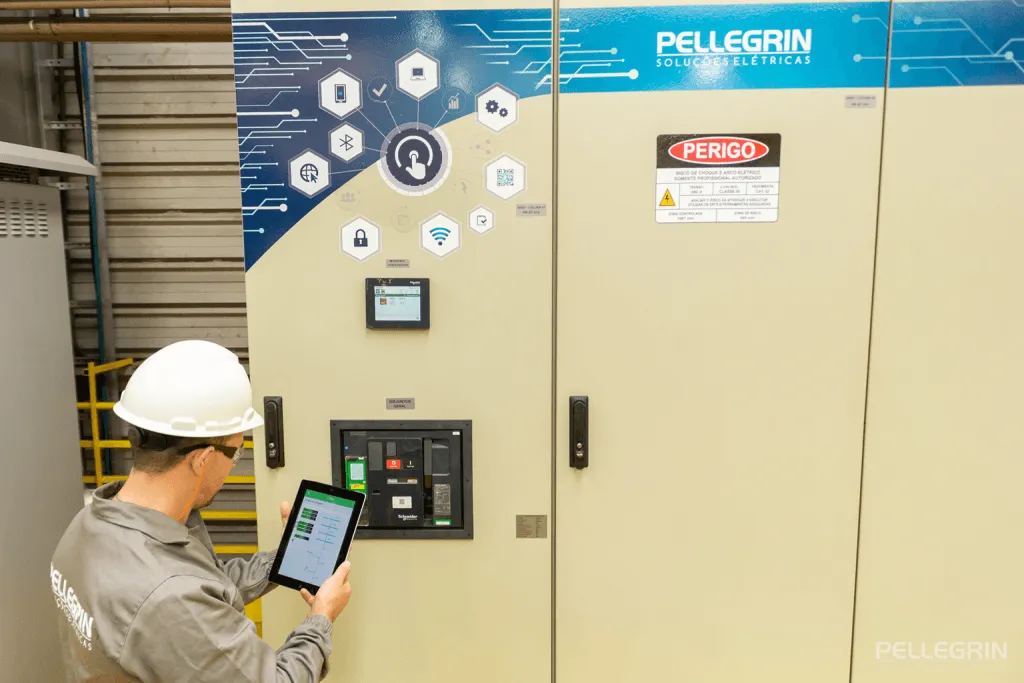

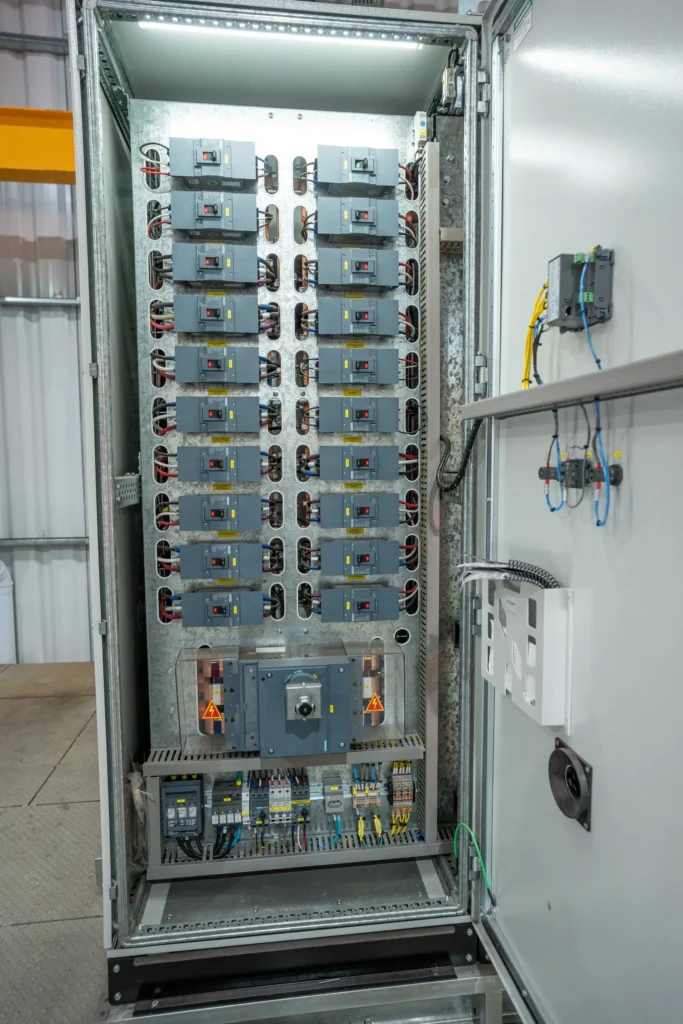

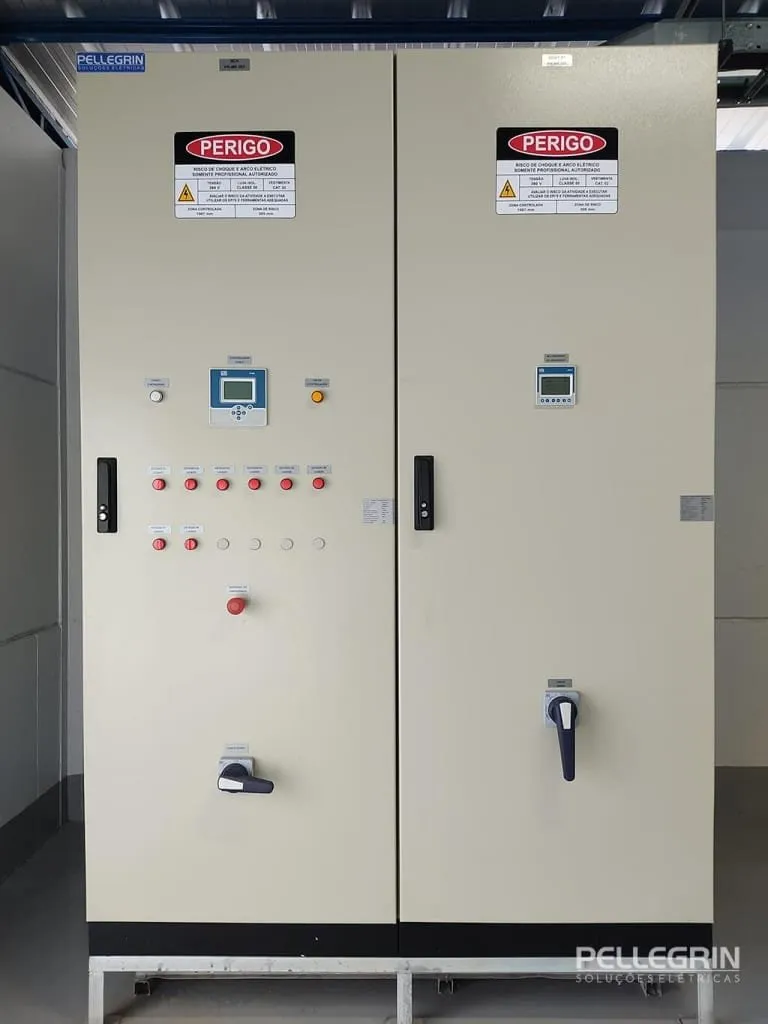

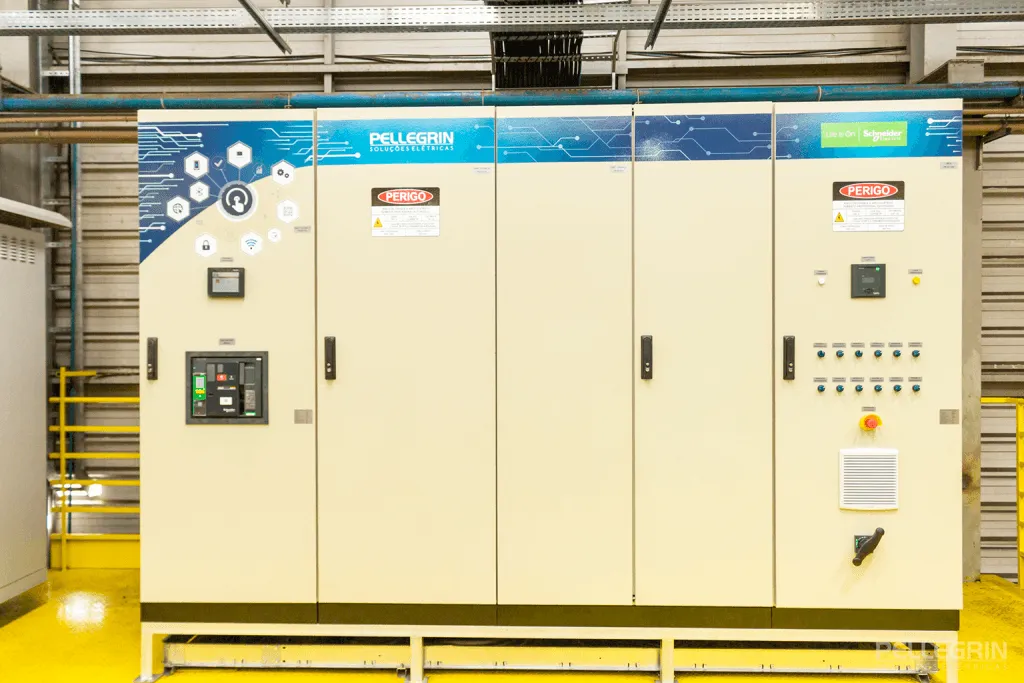

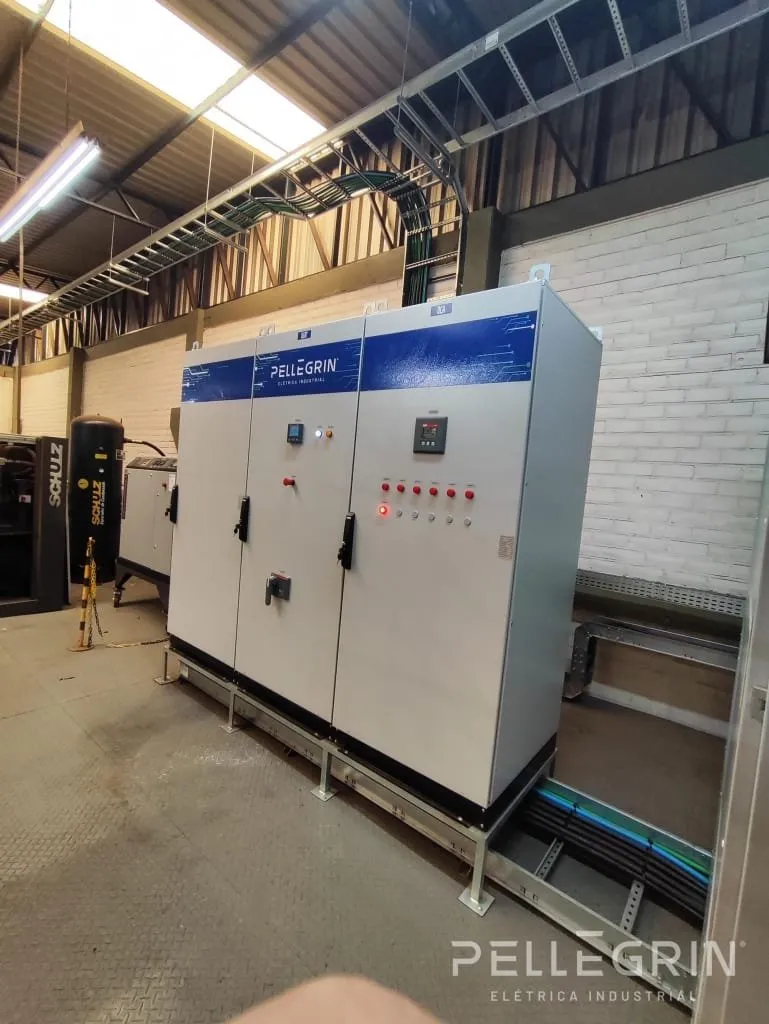

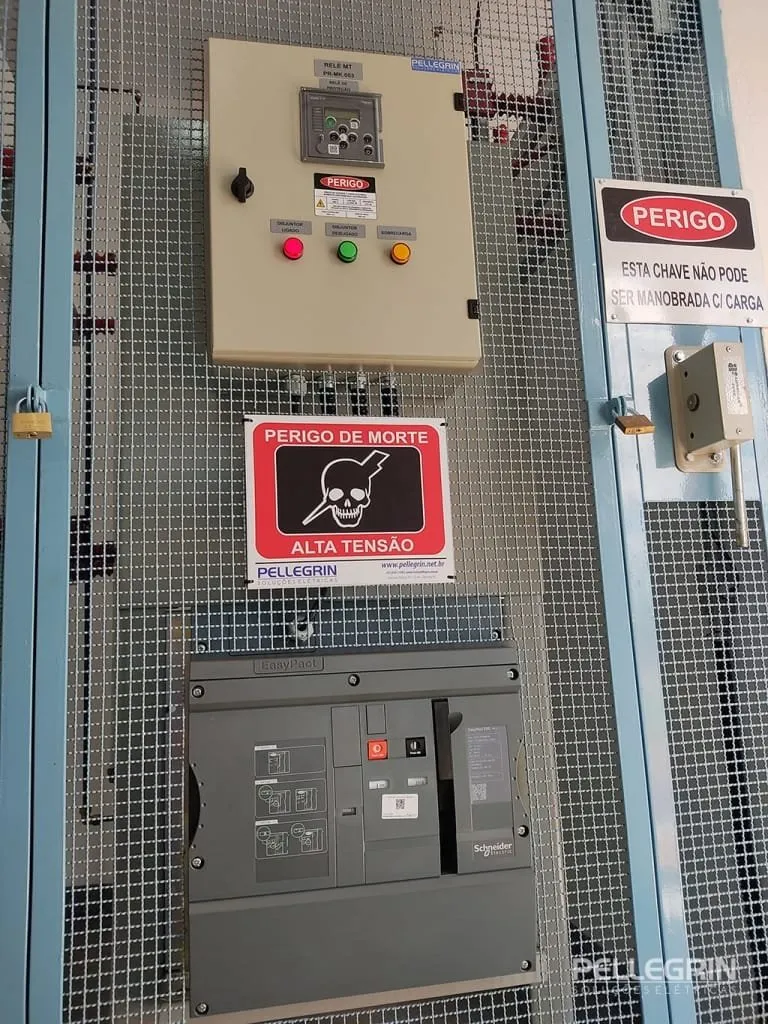

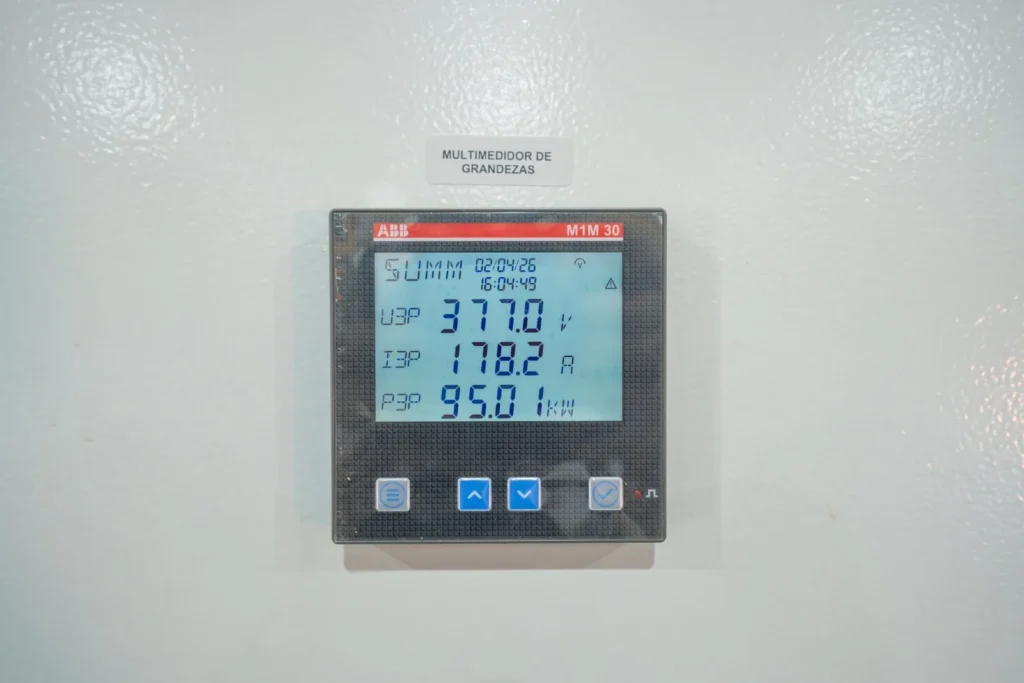

O Painel QGBT conta com disjuntor geral Masterpact MTZ possui um gerenciador de energia com valores únicos: robustez, medição embarcada e certificada, tudo com operação total via celular por aplicativo e/ou supervisório.

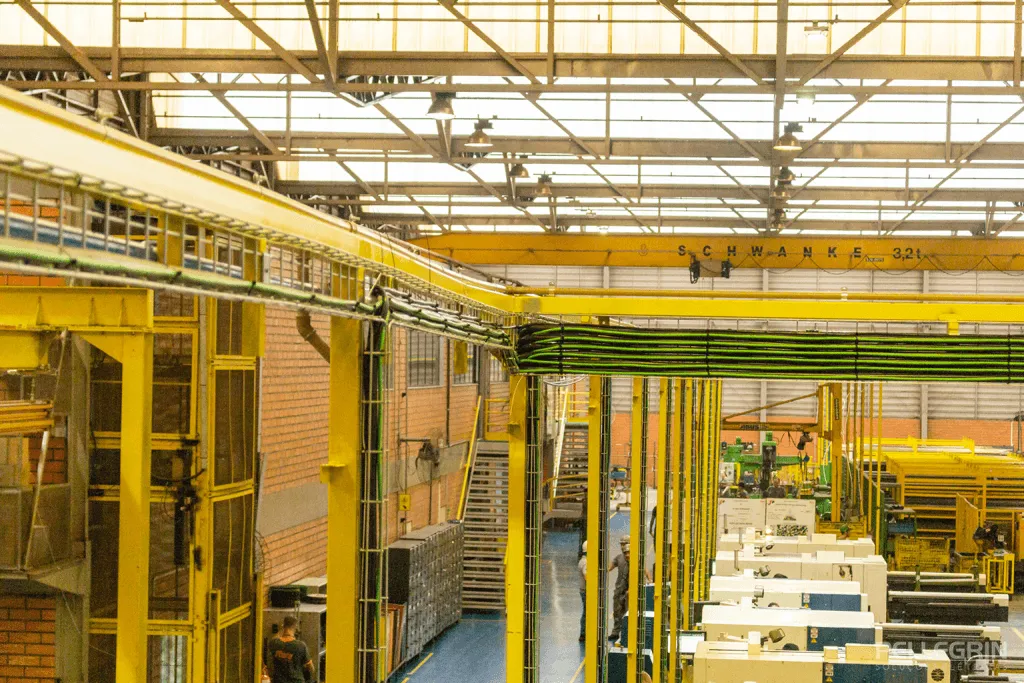

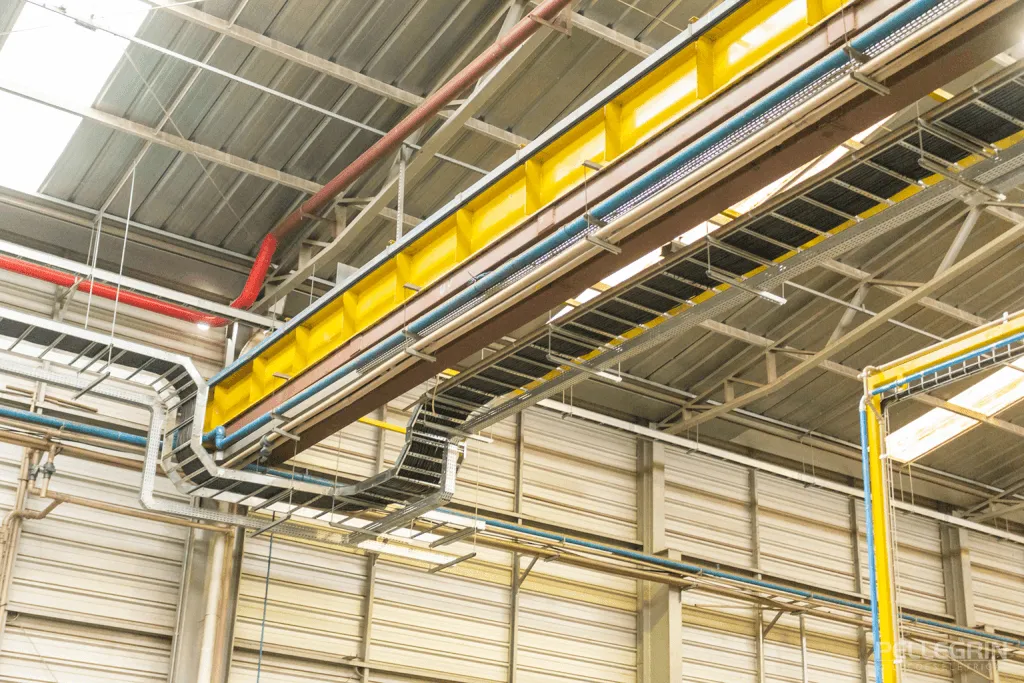

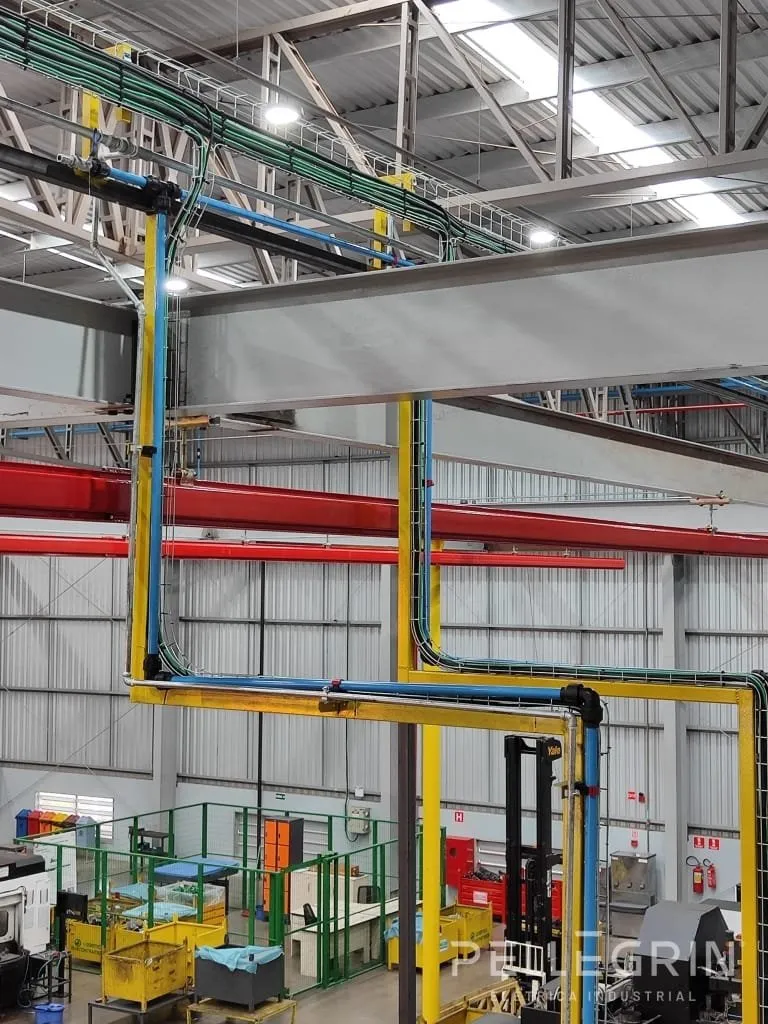

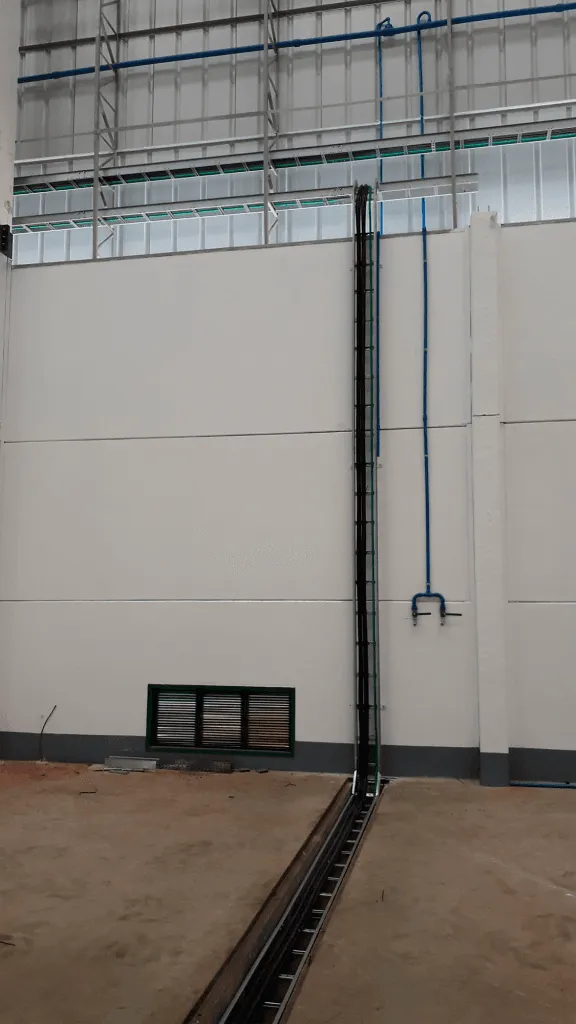

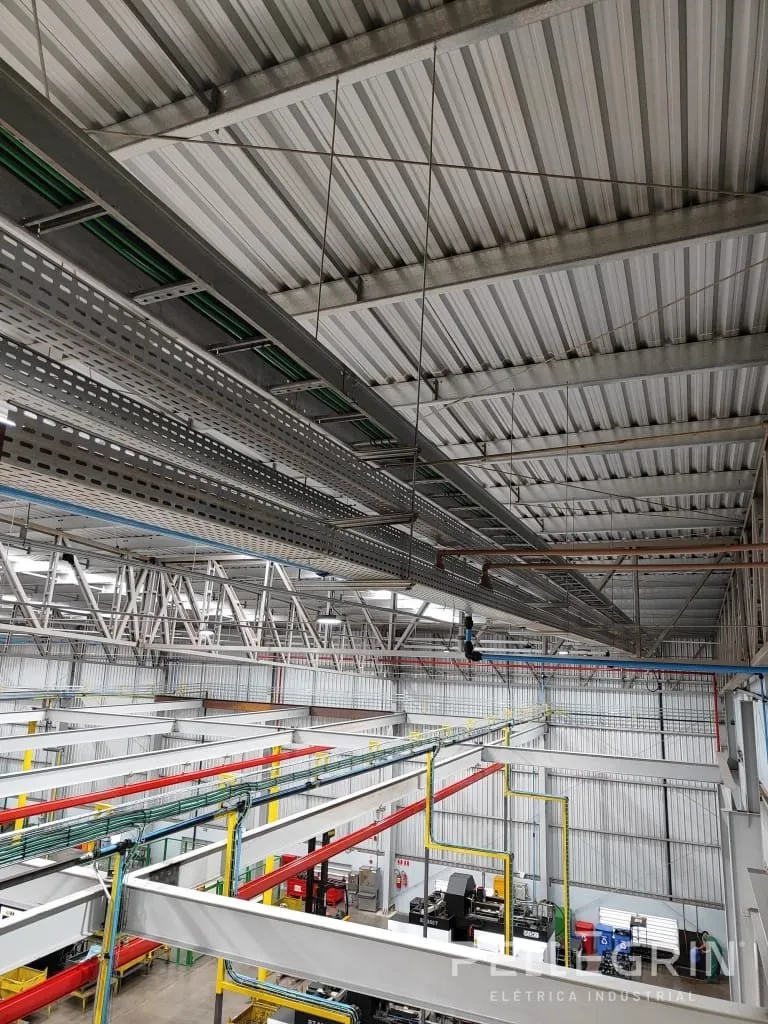

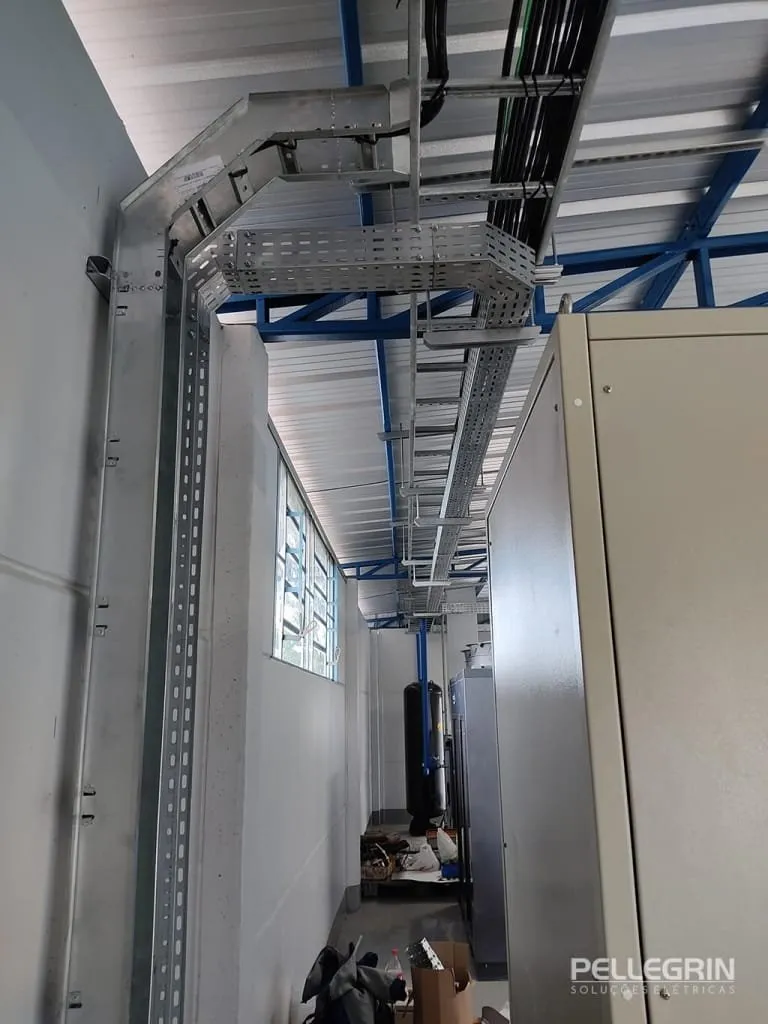

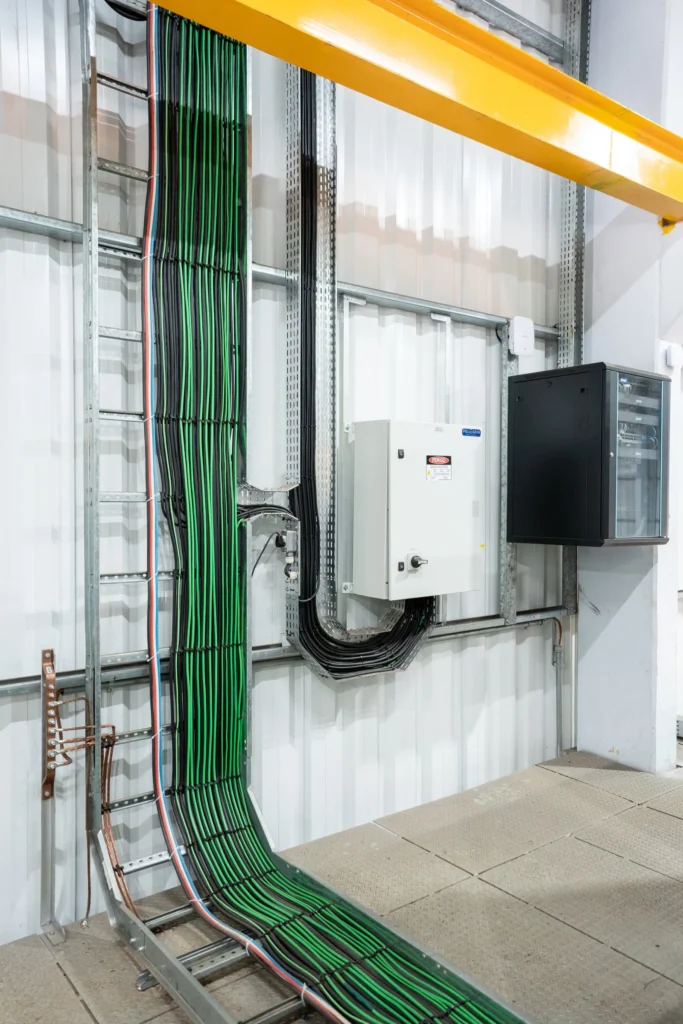

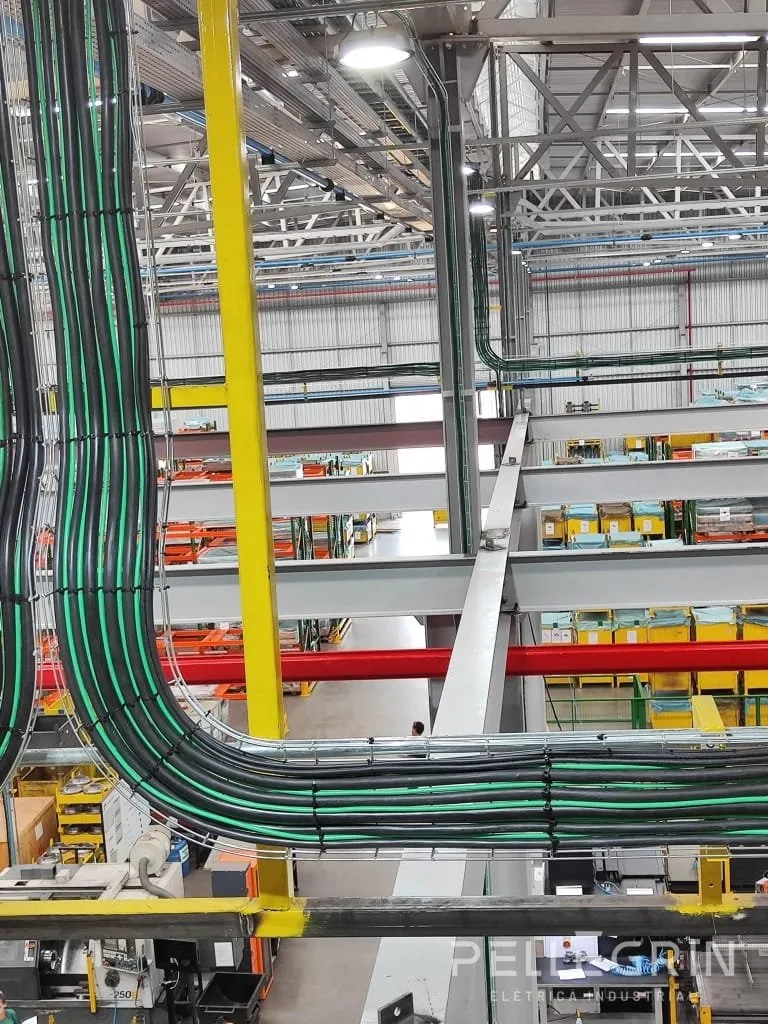

Neste projeto foi usado novo conceito de montagem da infraestrutura em leito aramado, com endereçamento de cabos por meio de Tags.

O Desafio

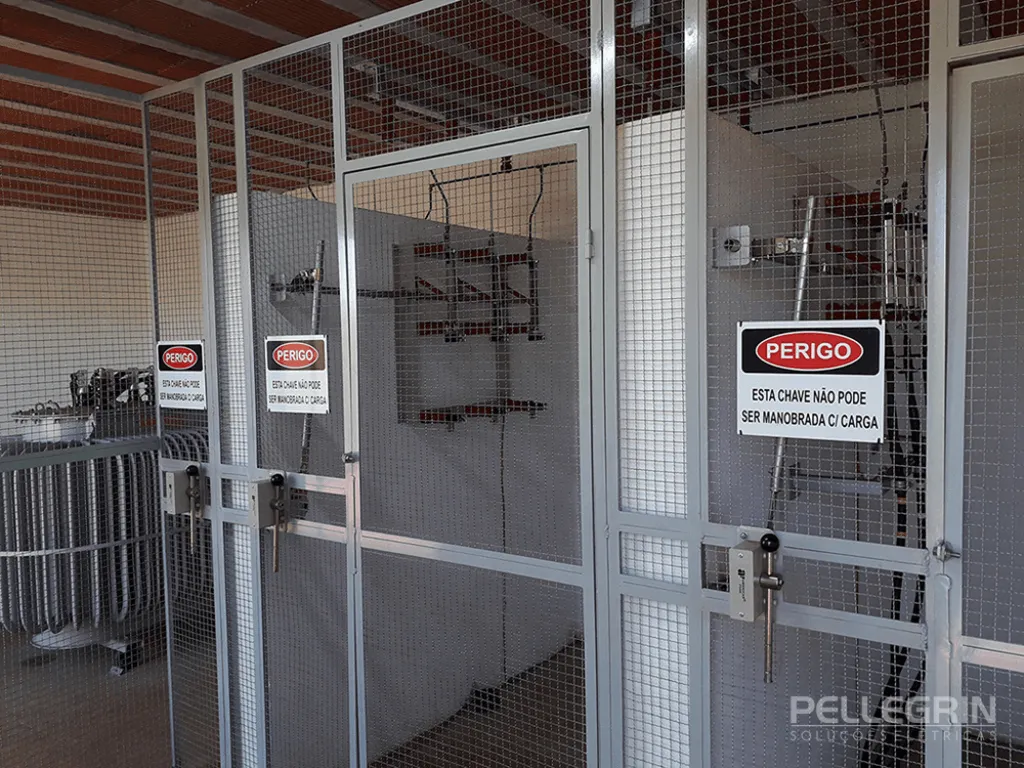

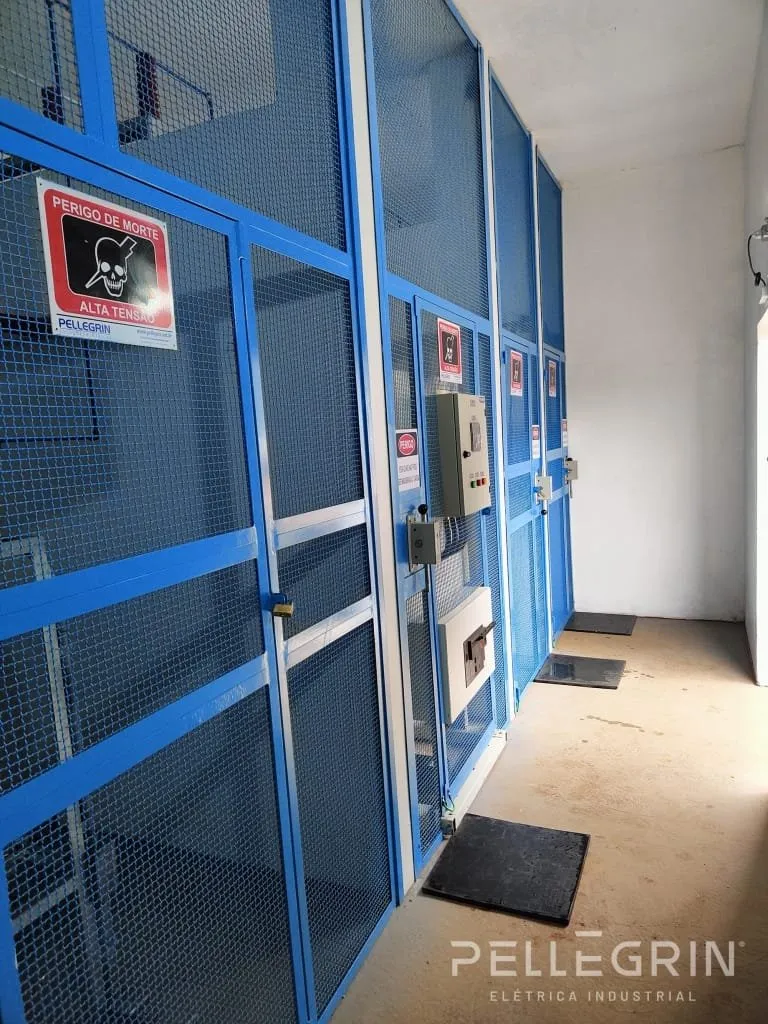

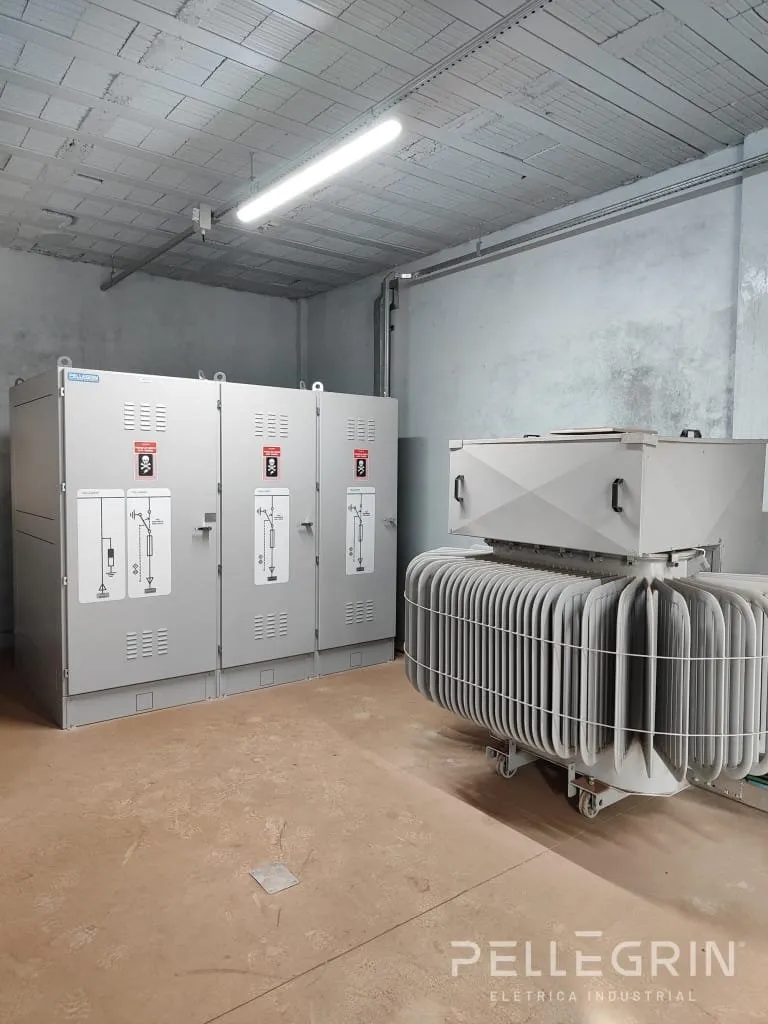

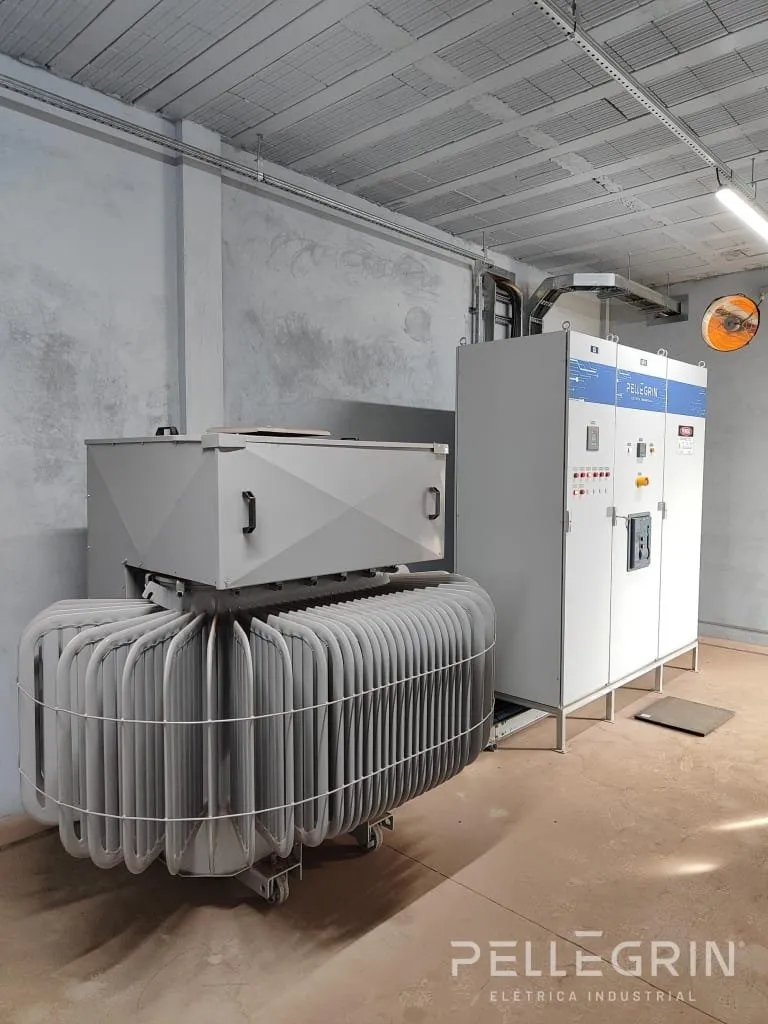

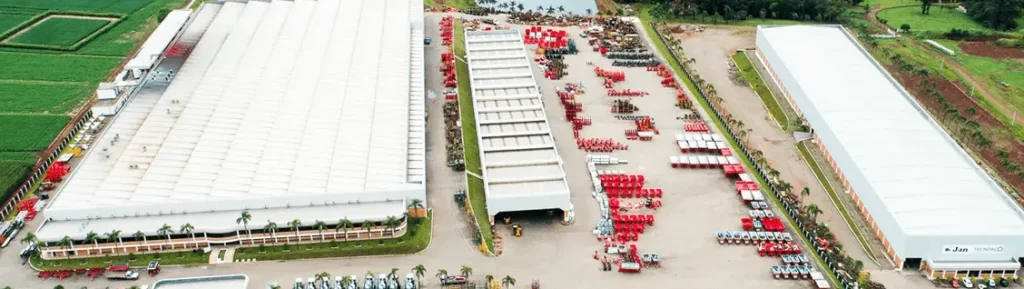

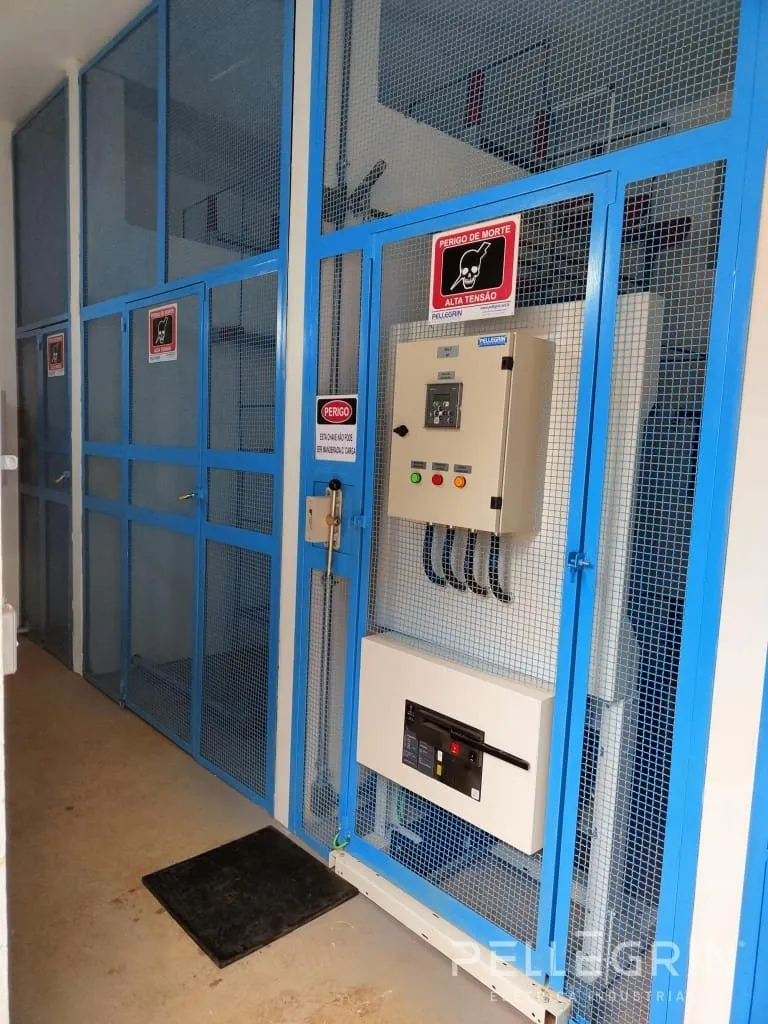

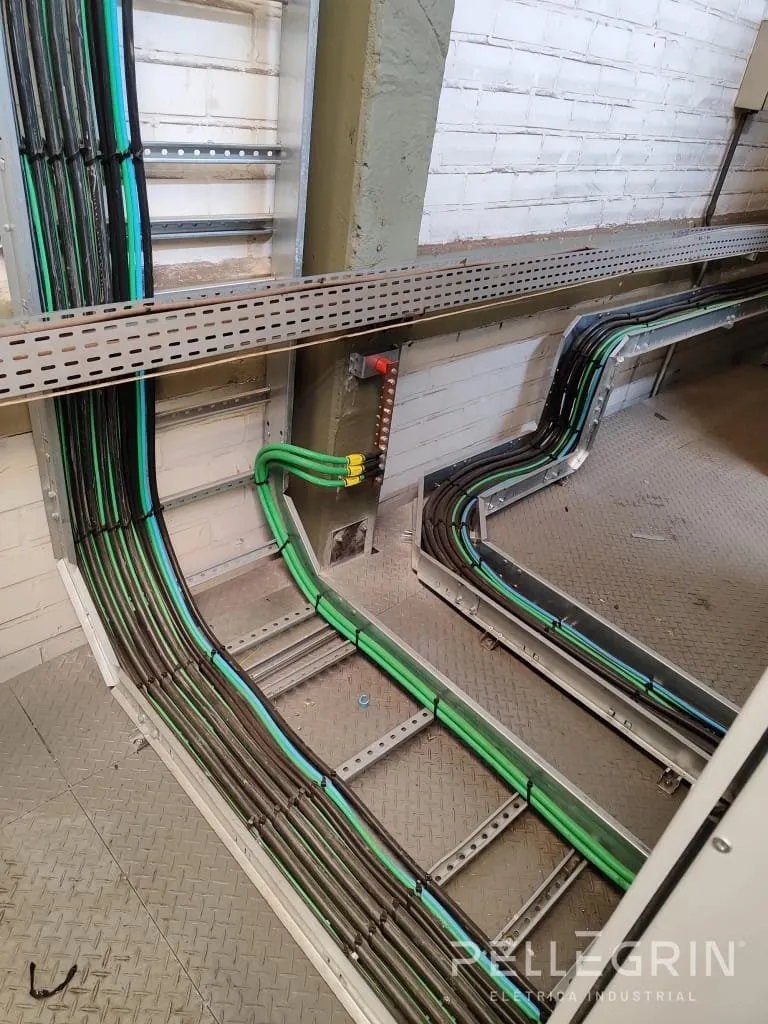

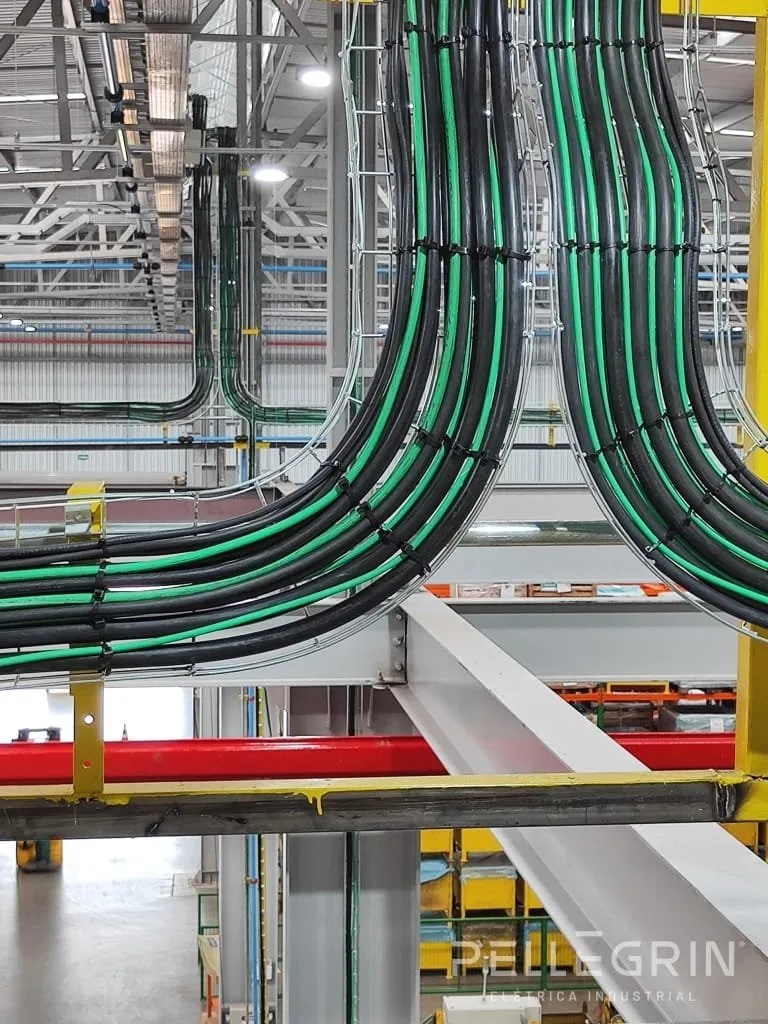

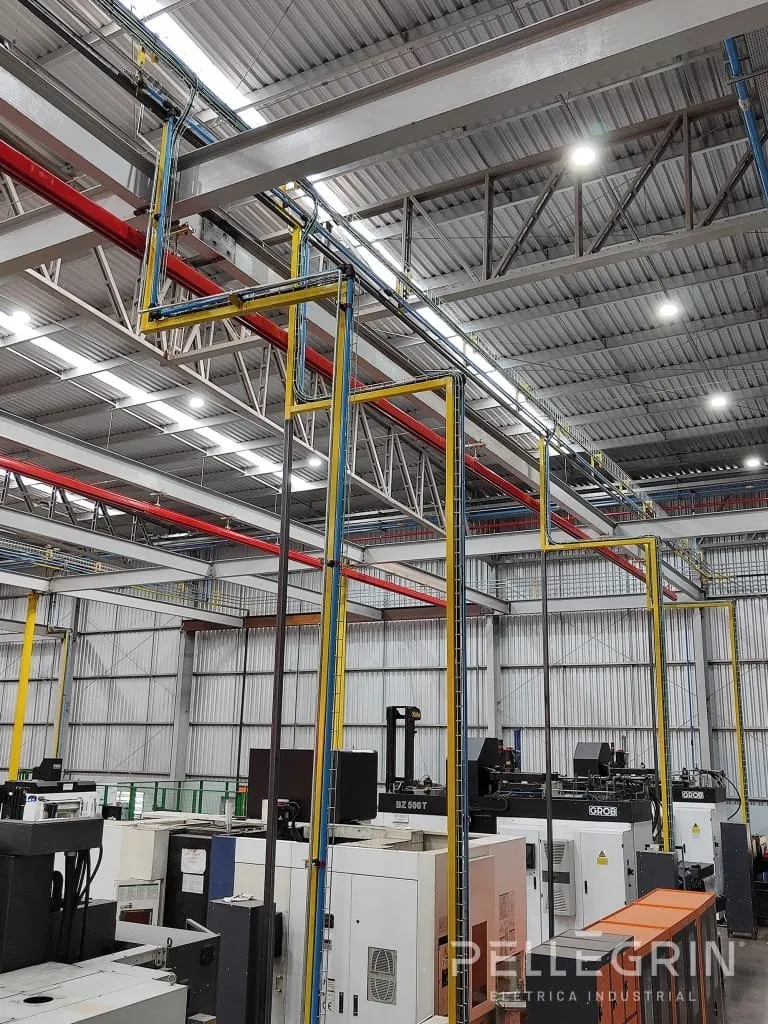

Na unidade Carazinho foi fornecido 2 (duas) novas subestações sendo uma:1° - Nova subestação prédio da pintura Projetos nova subestação 15KV em cubículo blindado em subestação, com chave seccionamento e fusível HH, rede média tensão com infra estrutura, reutilizado Transformador 750KVA, 2 Painéis QGBT’s Disjuntor Geral 1600A e BCA, Painel todo Siemens, Infra e cabeamento do Trafo até Painéis e ligação.2° - Novo prédio Usinagem foi fornecido Projetos nova subestação 15KV em cubículo blindado em mezanino, com chave seccionamento e fusível HH, rede média tensão com infra estrutura, Transformador 1500KVA a seco, 3 Painéis QGBT’s Disjuntor Geral 2500A e BCA, Painel todo Schneider, Infra e cabeamento do Trafo até Painéis e ligação. O Painel QGBT conta com o disjuntor geral Masterpact MTZ.Neste projeto foi usado infra estrutura de descidas em leito aramado, com endereçamento de cabos por meio de Tags.Fornecimento de projetos e execução de rede ar comprimido e fluido de corte para todo prédio alimentando máquinas e equipamentos.

O Desafio

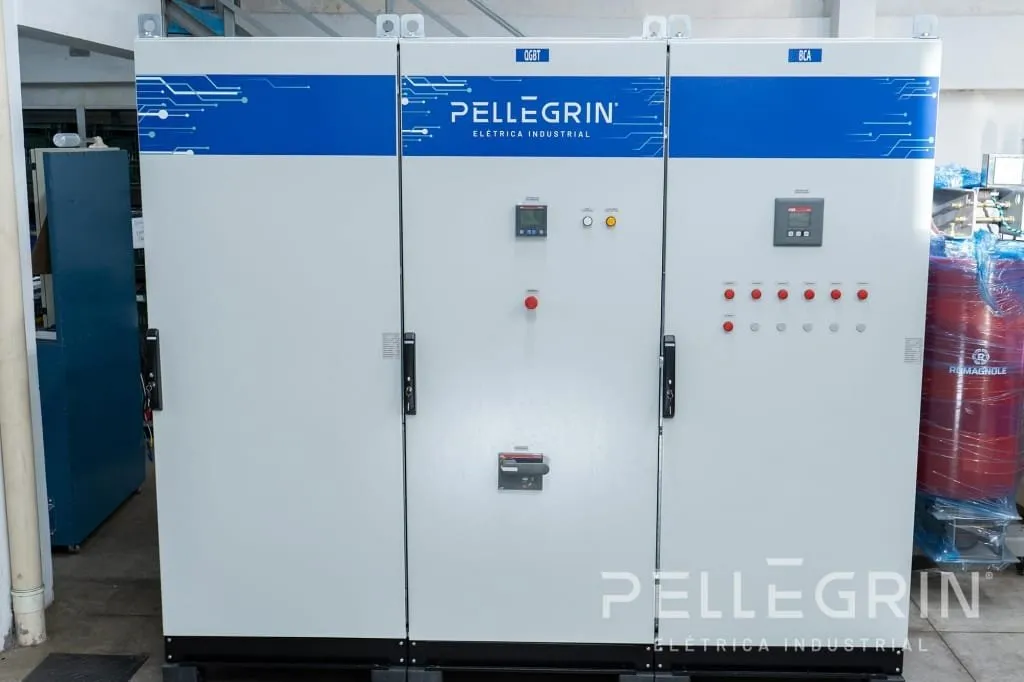

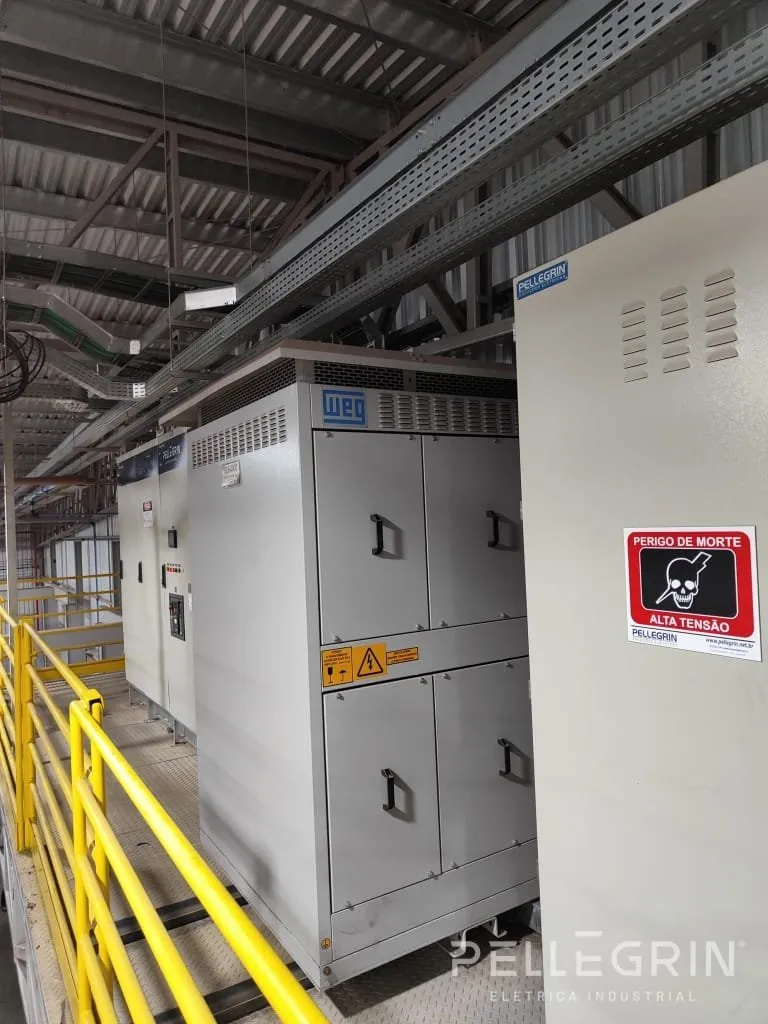

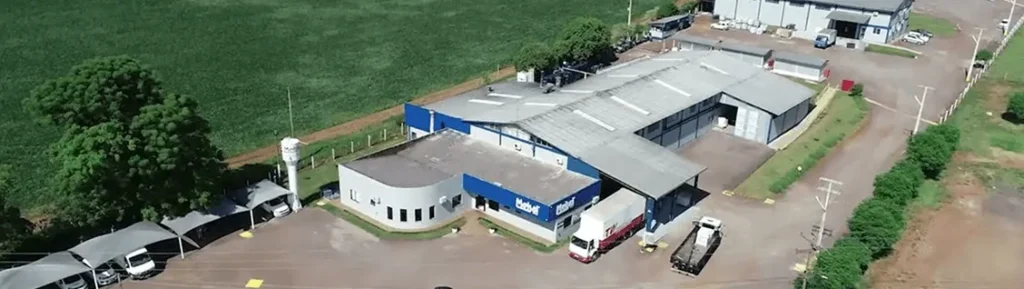

Fornecimento Projetos nova subestação 15KV, com chave seccionamento e fusível HH, rede media tensão com infra em leito escada, dois Transformadores 1000KVA a seco, 5 Painéis QGBT’s Disjuntores Geral 1600A e BCA, Painéis todos WEG, Infra e cabeamento do Trafo ate Painéis e ligação.

O Desafio

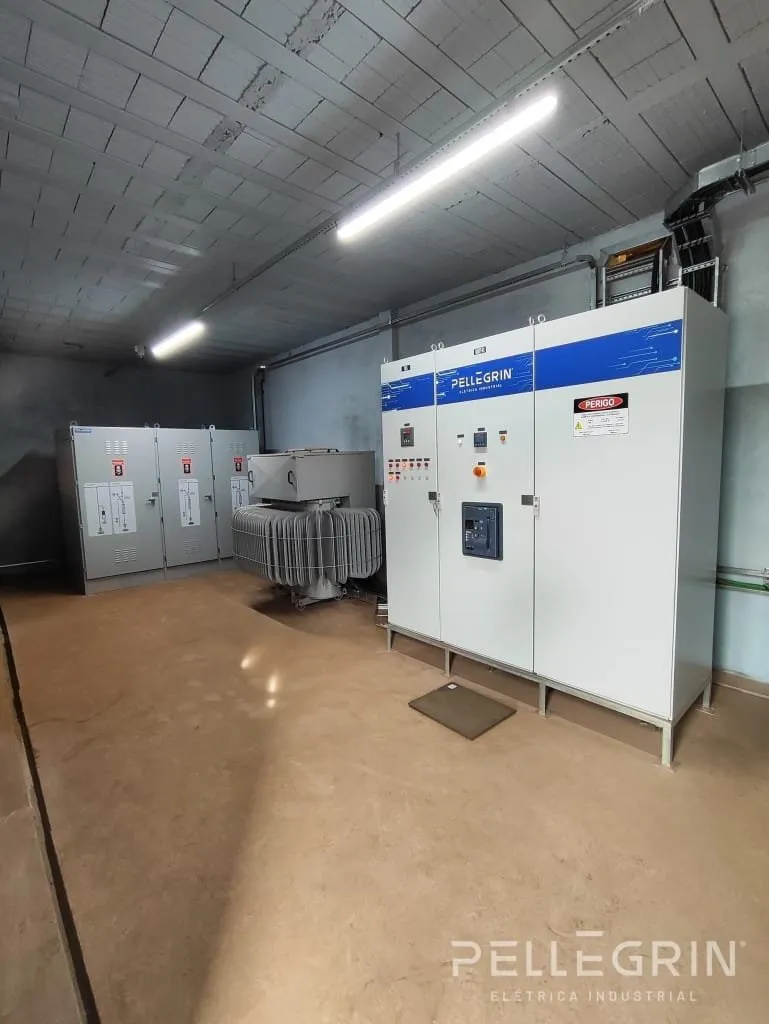

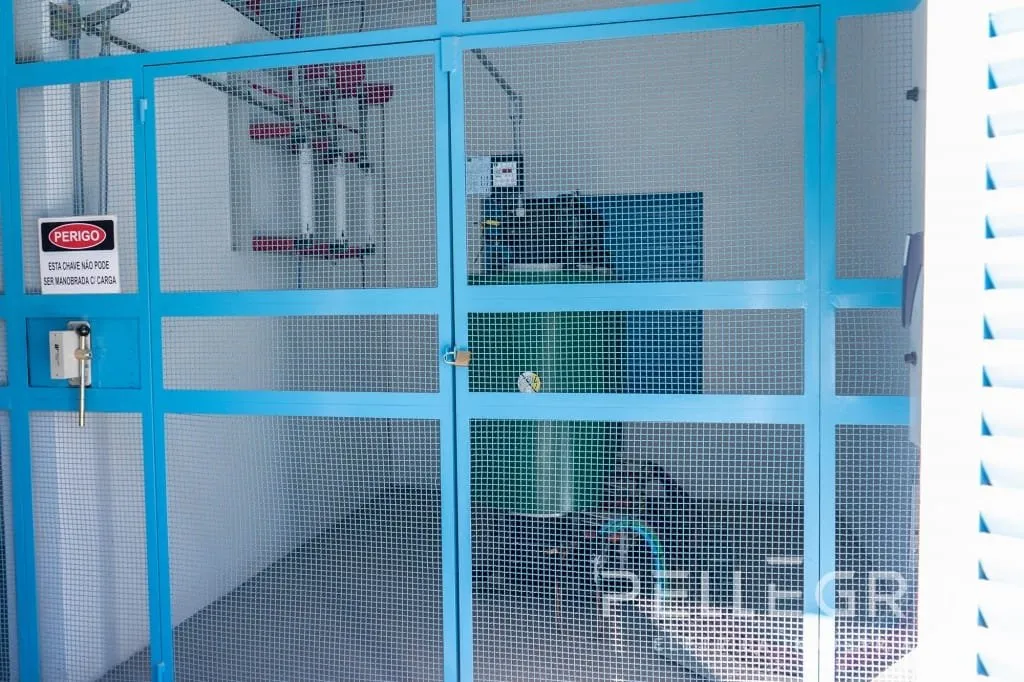

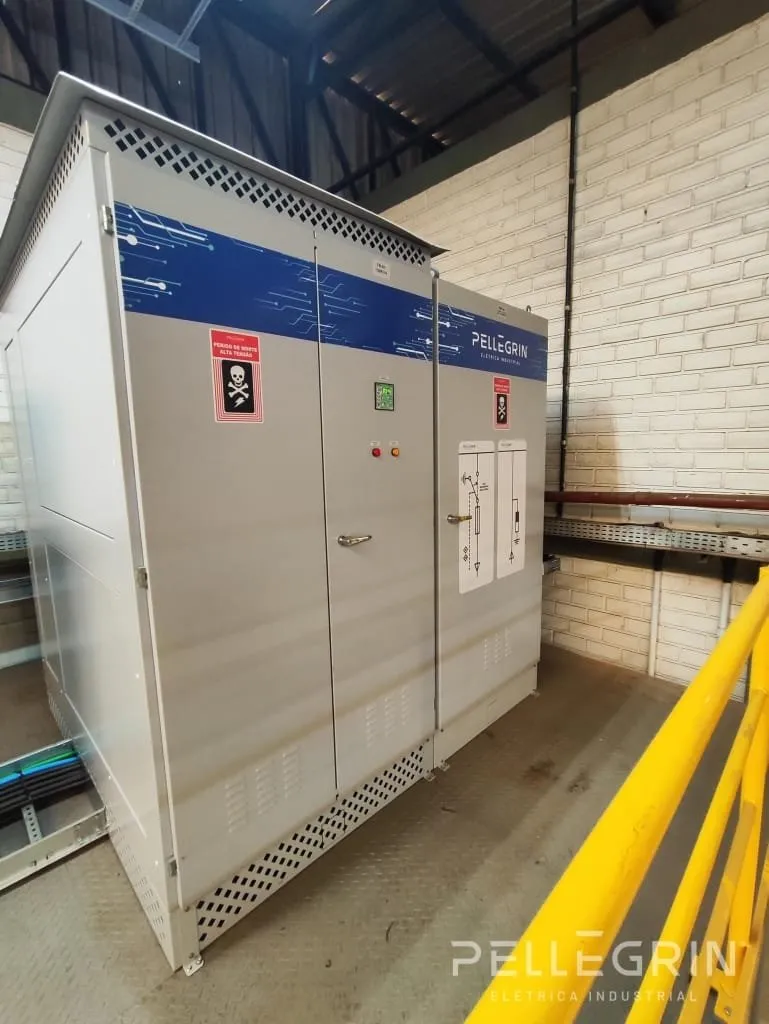

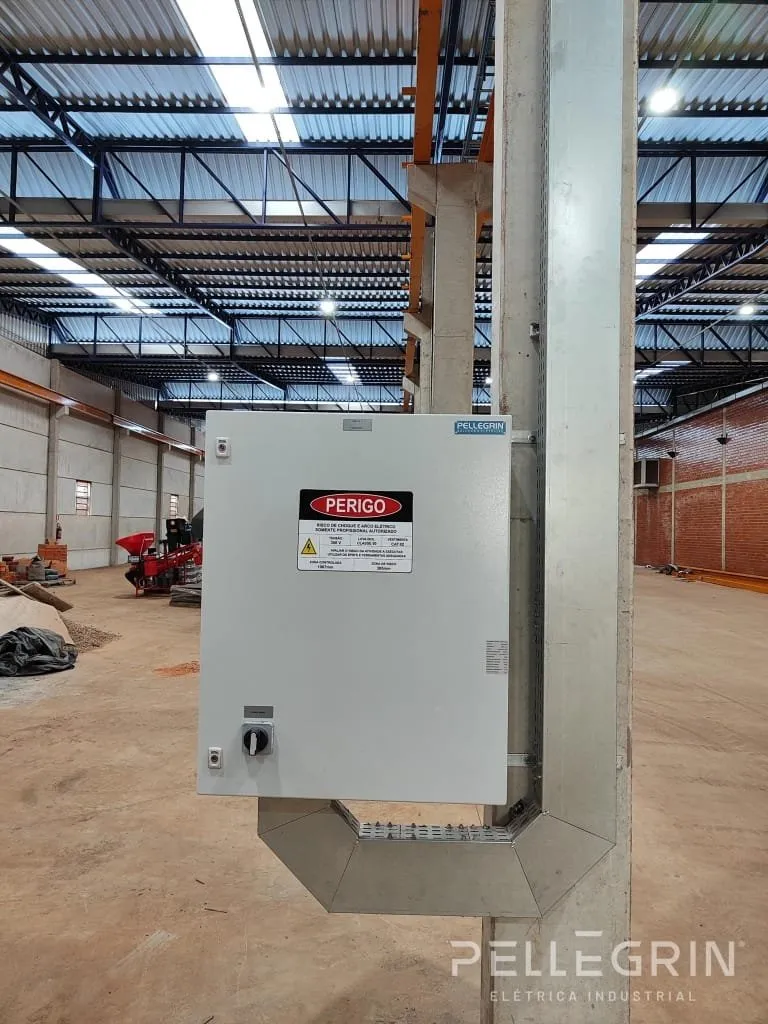

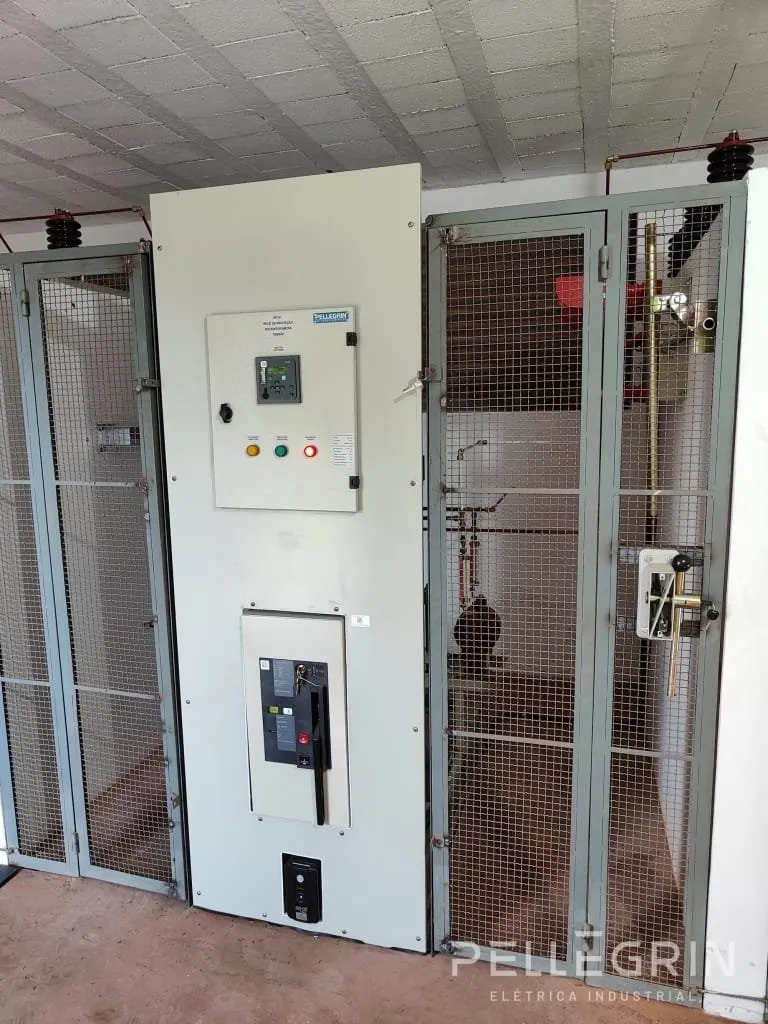

Fornecimento de Projeto, aprovação e execução ampliação da medição de energia e nova subestação em mezanino ficando cubículo blindado e transformador a seco 1000KVA, com chave seccionamento e fusível HH, rede média tensão com infra estrutura, 2 Painéis QGBT’s Disjuntor Geral 1600A e BCA, Infra e cabeamento do Trafo até Painéis e ligação.Foi ampliado a planta sendo fornecido os projetos elétricos de iluminação interna e externa em LED com cálculo luminotécnico, dimensionamento do cabeamento, aterramento, SPDA, infra em eletrocalhas e leito escada.Neste projeto foi usado infra estrutura de descidas em leito aramado, com endereçamento de cabos por meio de Tags.

O Desafio

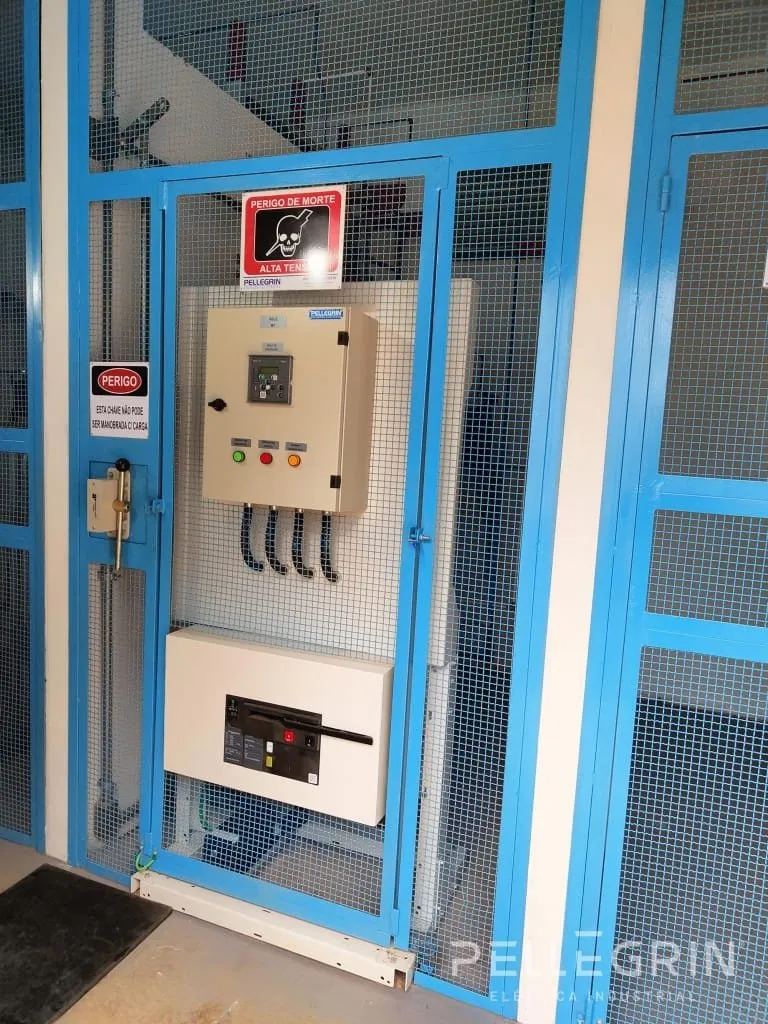

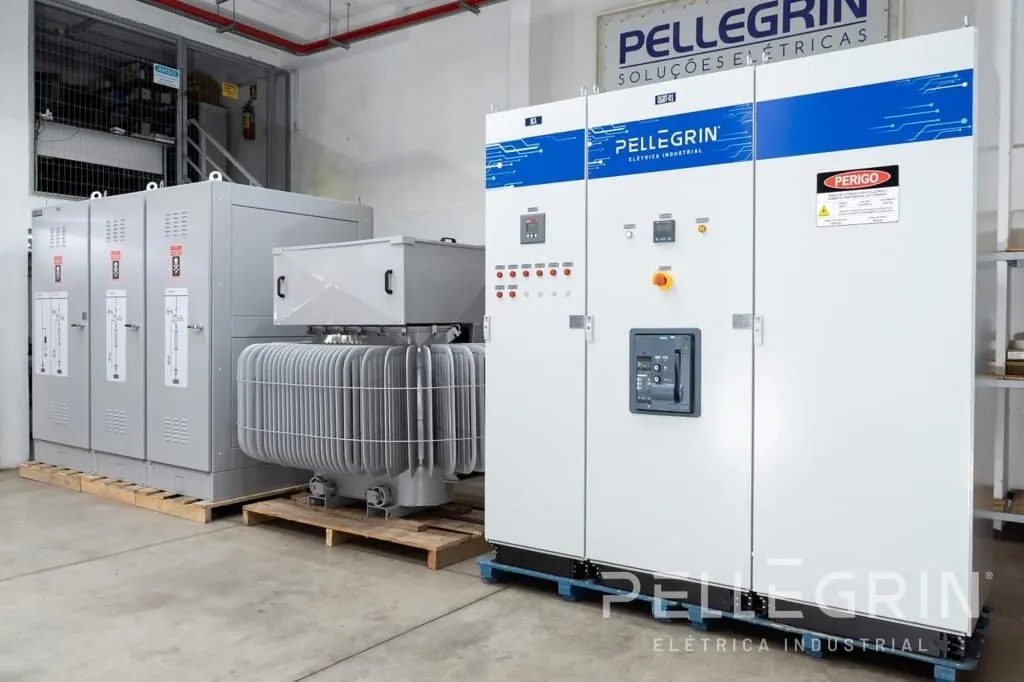

Fornecimentos da Ampliação: Projetos, Medição e subestação energia 15KV, disjuntor media vácuo 620A Schneider, chave seccionamento e fusível HH, Transformador 300KVA, 2 Painéis QGBT e BCA, Painéis WEG, aterramento , SPDA, dimensionamento do cabeamento, aterramento, SPDA e infra em eletrocalhas e leito escada.

O Desafio

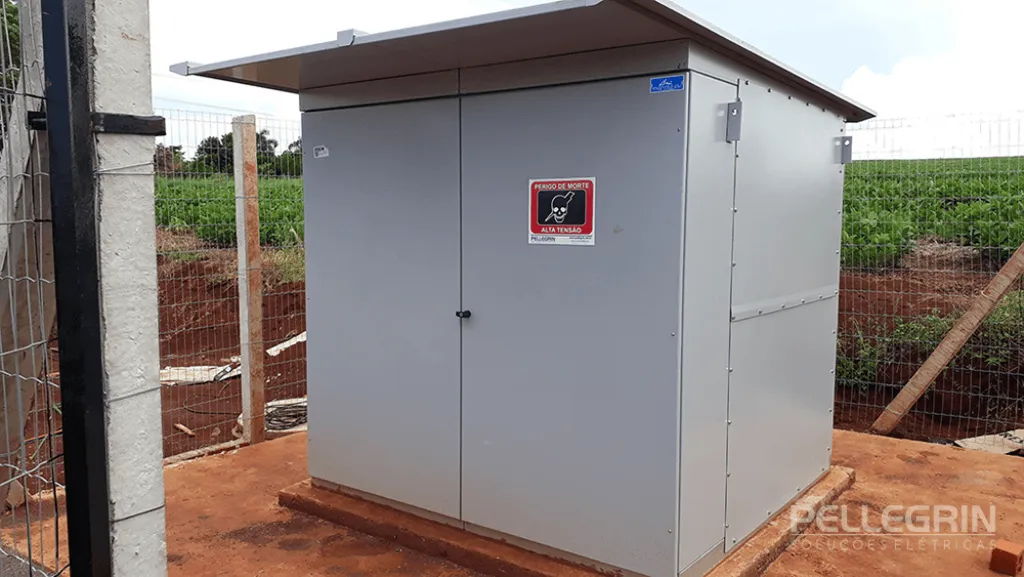

Fornecimento completo nova unidade sendo: Projetos, Medição e subestação energia 15KV em cubículos metálico, disjuntor media vácuo 620A, chave seccionamento e fusível HH, rede media tensão, Transformador 300KVA, 8 Painéis QGBT’s, QDFL’s e BCA, Painel todo WEG, iluminação interna e externa com calculo luminotécnico em todas áreas, dimensionamento do cabeamento, SPDA e aterramento.

O Desafio

Fornecimento completo nova unidade sendo: Projetos, Medição e subestação energia 25KV, disjuntor media vácuo 620A, chave seccionamento e fusível HH, Transformador 1000KVA, 16 Painéis QGBT’s, QDFL’s e BCA, Painel todo WEG, iluminação interna e externa com calculo luminotécnico em todas áreas, Grupo Gerador 550KVA, aterramento, SPDA, dimensionamento do cabeamento e infra em eletrocalhas, leito escada, leitos aramado.
