Alimentício
Parceria Estratégica e Soluções em Média Tensão para a Whey Alimentos do Brasil
O Desafio
Executar a ampliação elétrica completa de uma indústria de alimentos em plena expansão. O projeto demandava uma reestruturação de toda a infraestrutura elétrica existente e a implantação de novas instalações capazes de suportar o aumento significativo de carga, atendendo às rigorosas exigências sanitárias e normativas do setor alimentício.
Nossa Solução
Desenvolvemos um projeto elétrico integrado para a ampliação da planta, atuando desde o cálculo de demanda junto à concessionária RGE até a execução completa das instalações. O escopo incluiu:
- Redes de Média Tensão: Implantação de rede subterrânea compacta 23kV, interligando todas as subestações da planta com segurança e eficiência.

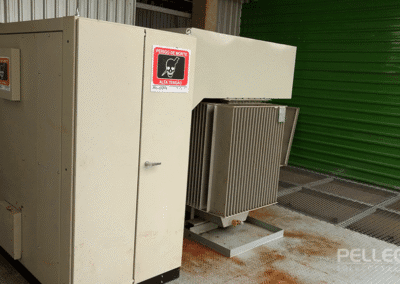

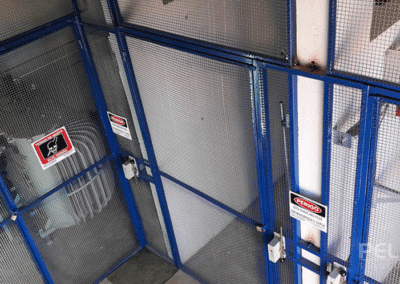

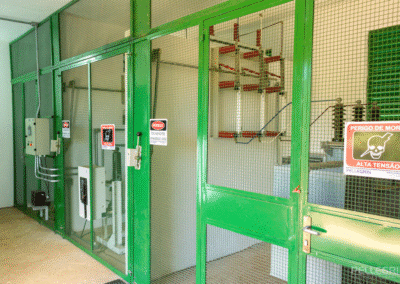

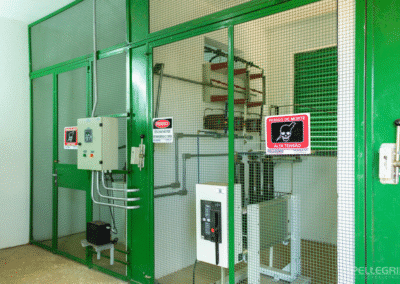

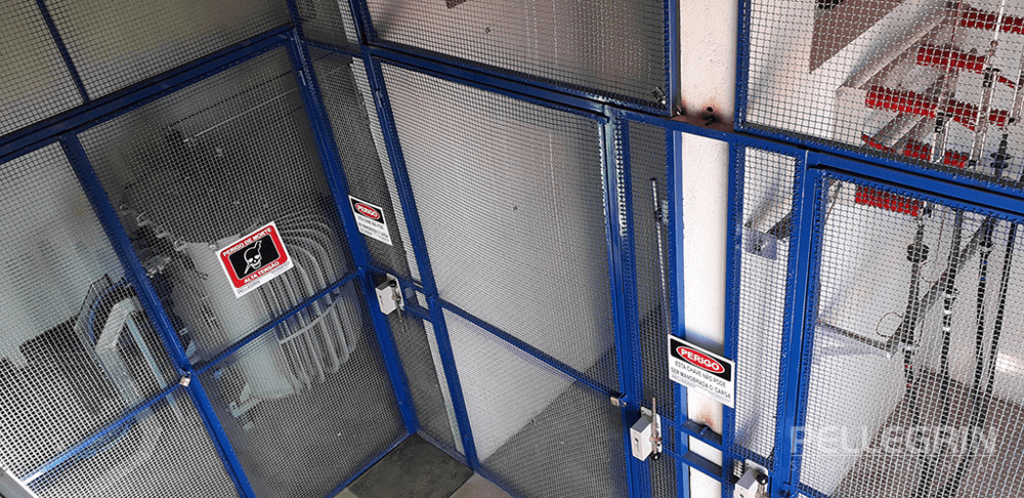

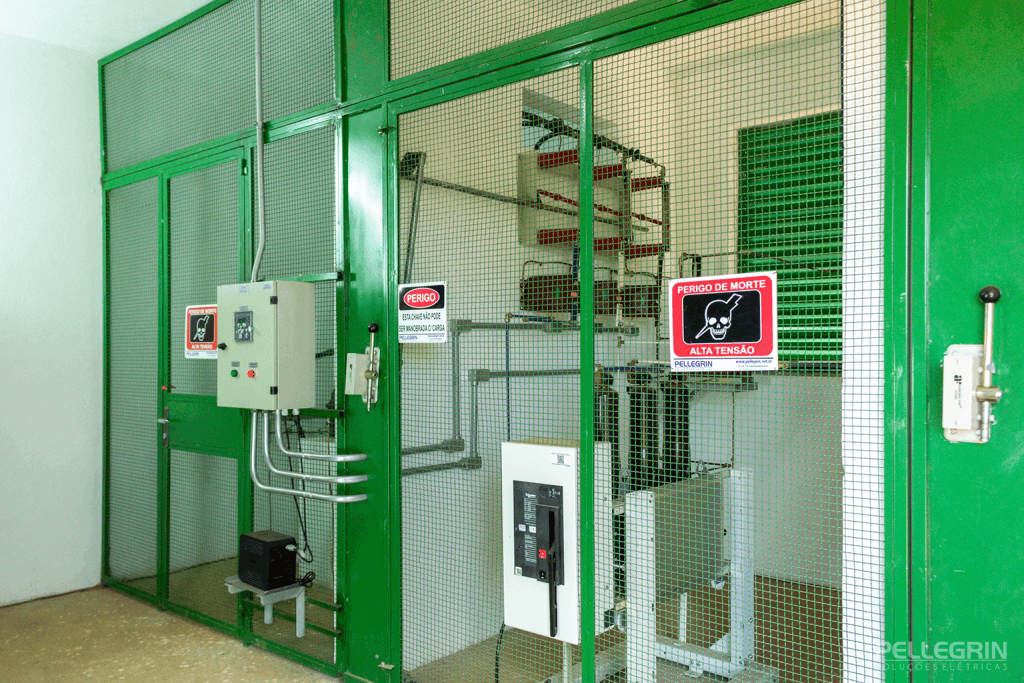

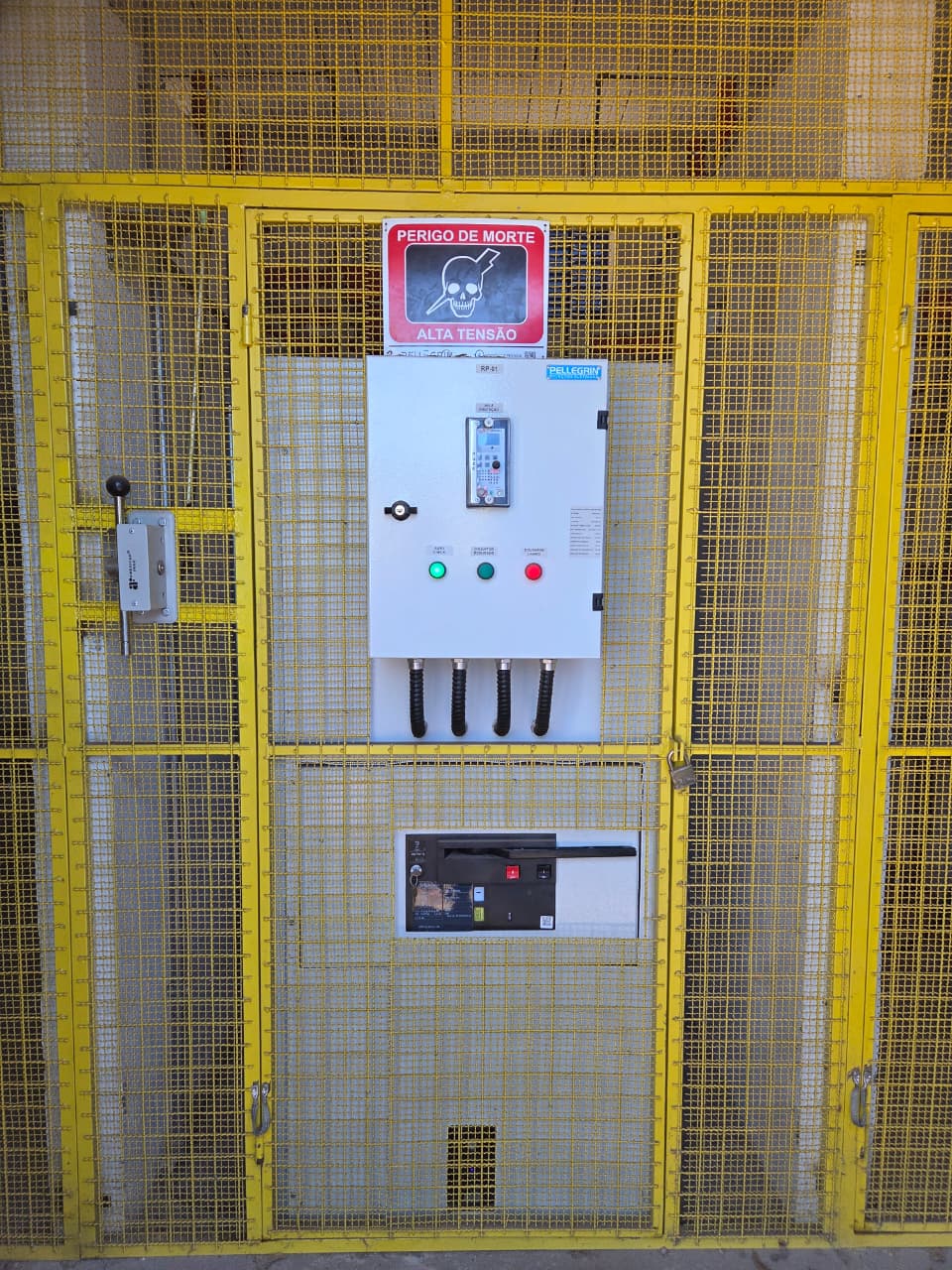

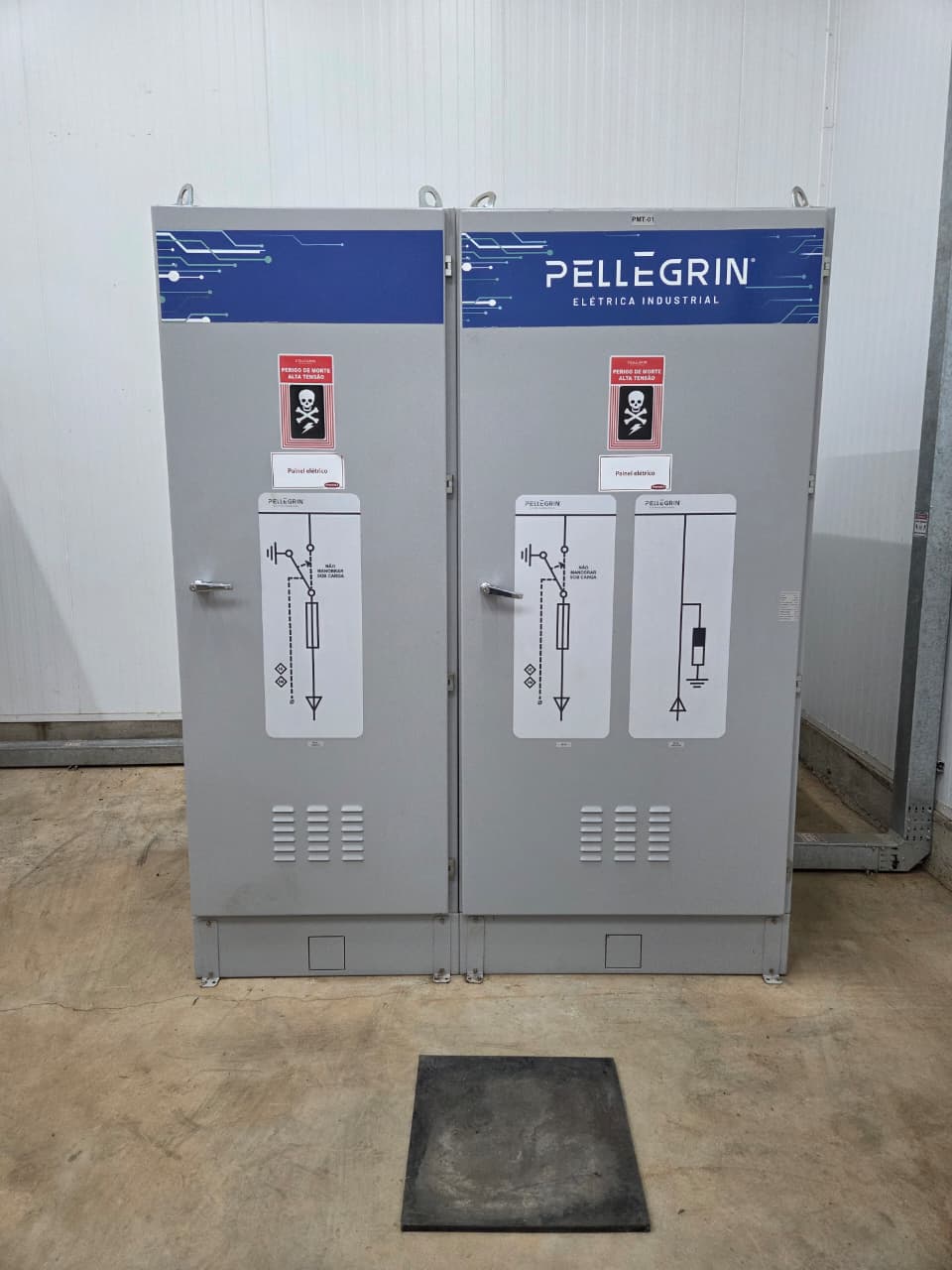

- Subestações de Energia: Montagem de três novas subestações (SE-01 de 2500kVA, SE-03 de 300kVA e SE-05 de 500kVA), todas equipadas com cubículos de seccionamento, complementando as duas unidades existentes.

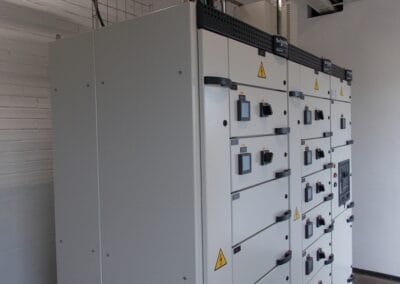

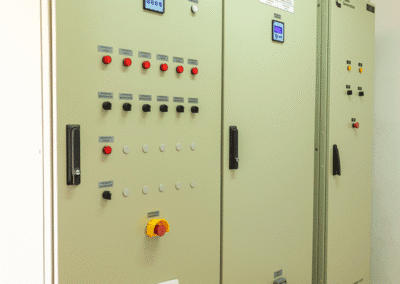

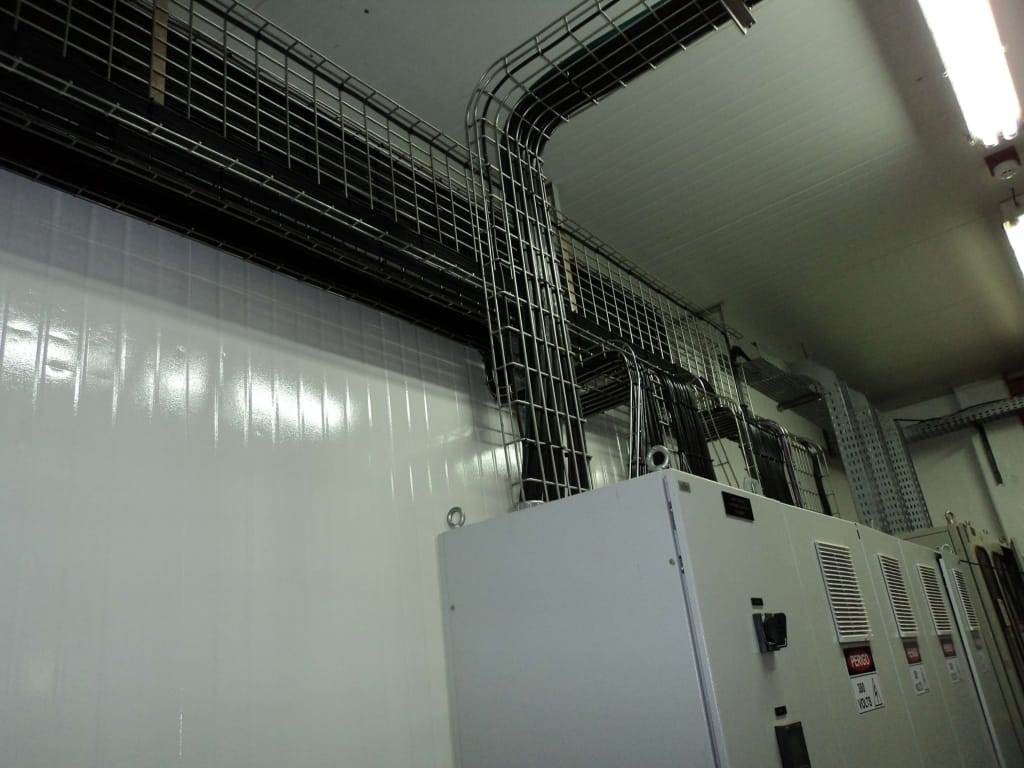

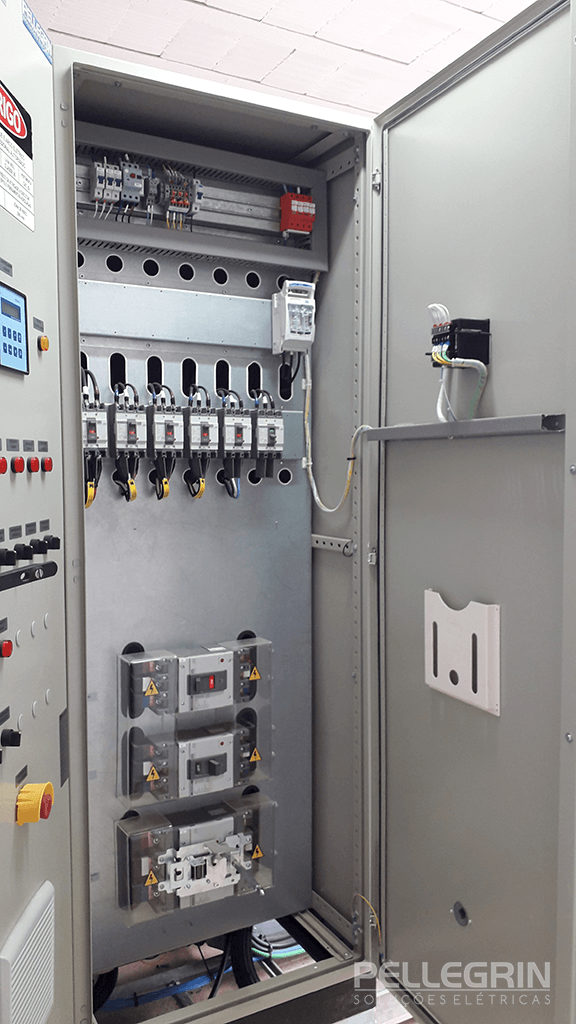

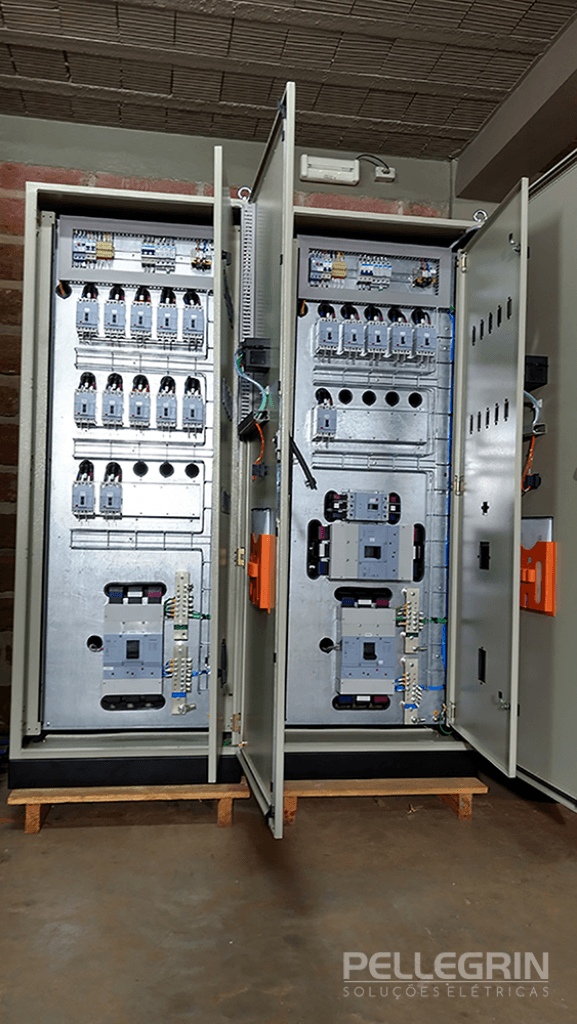

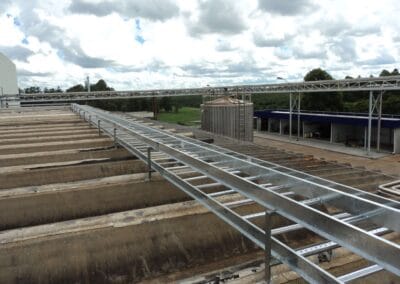

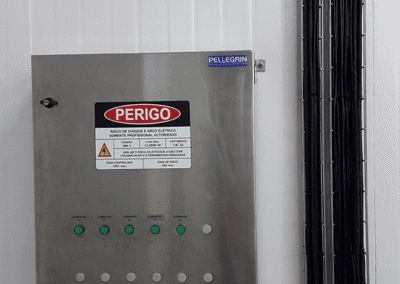

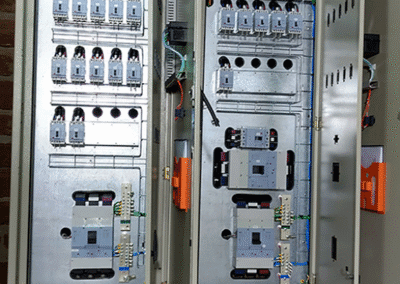

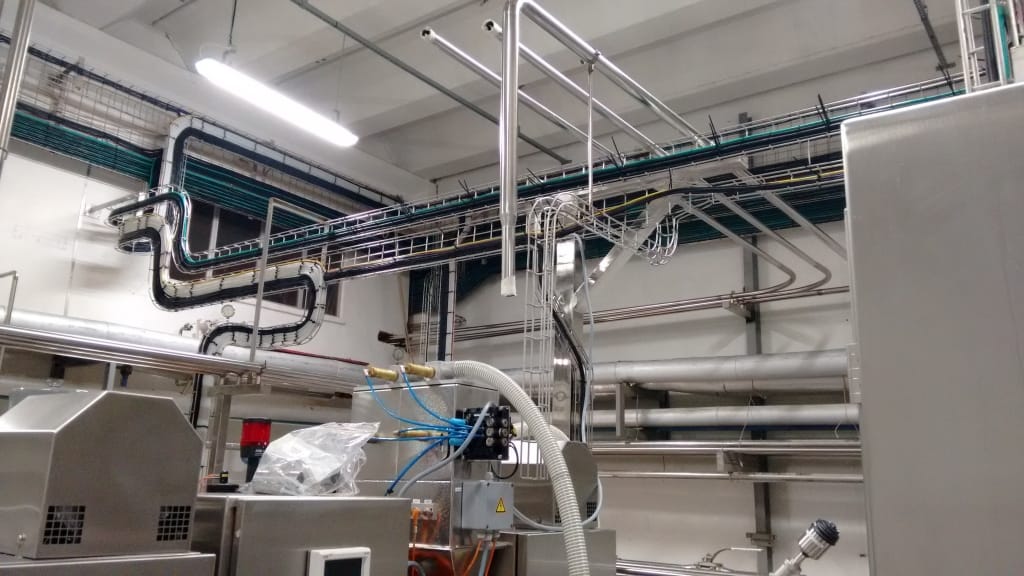

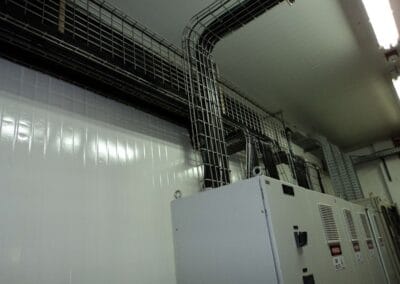

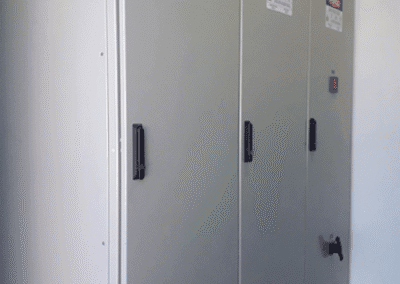

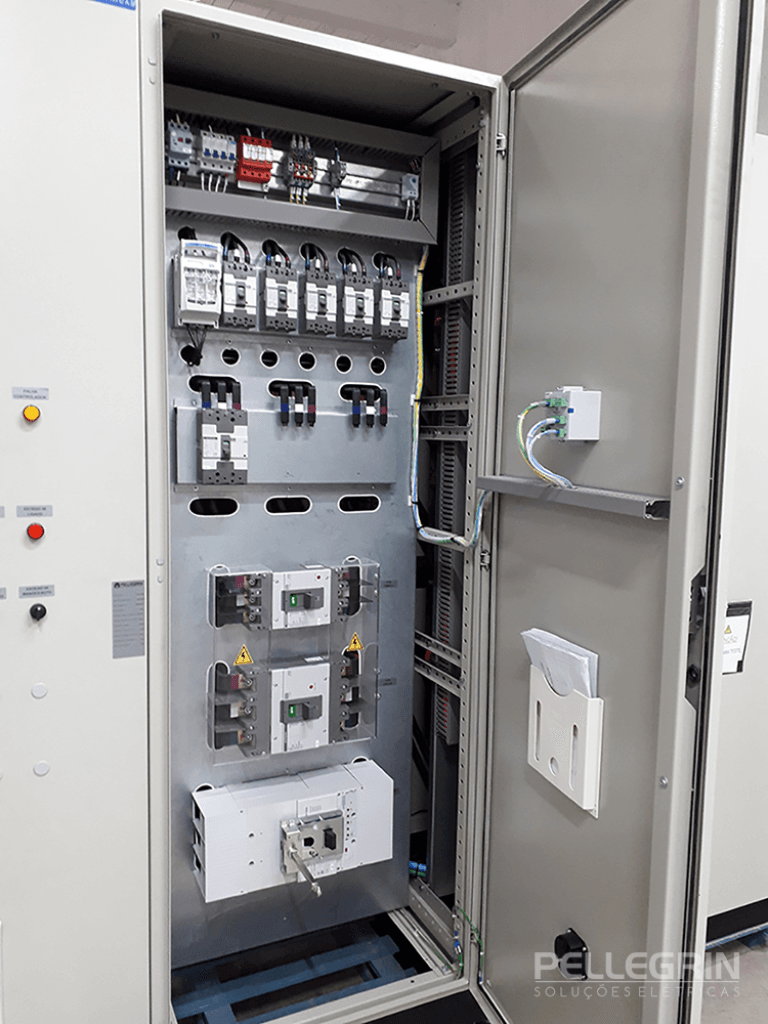

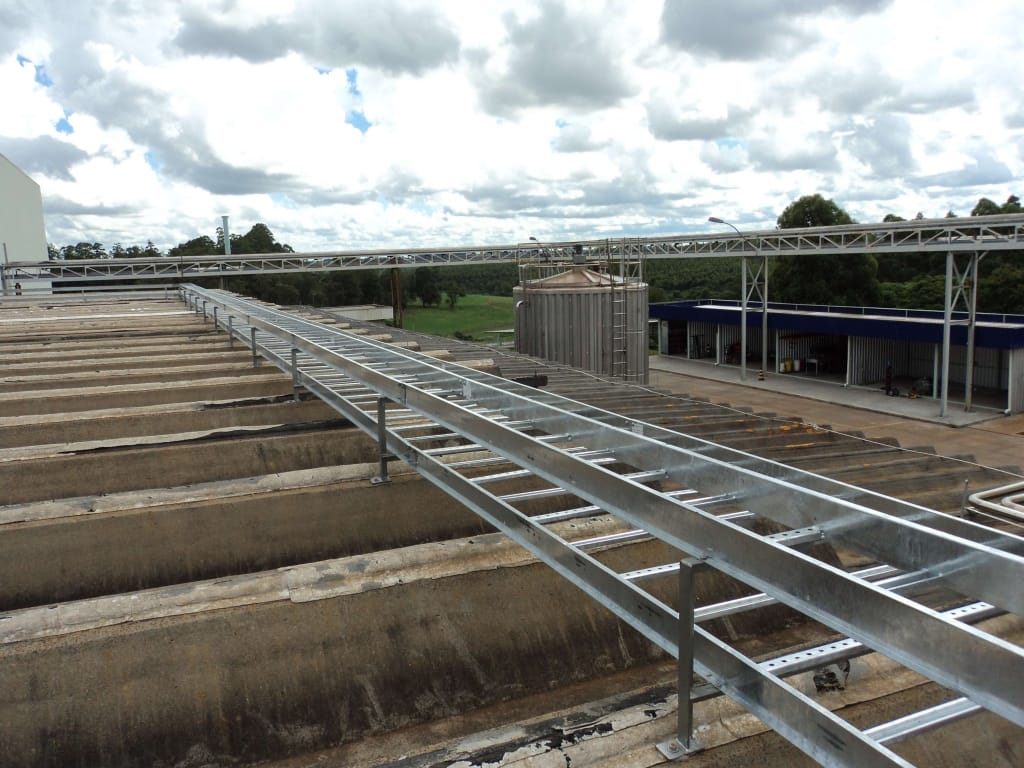

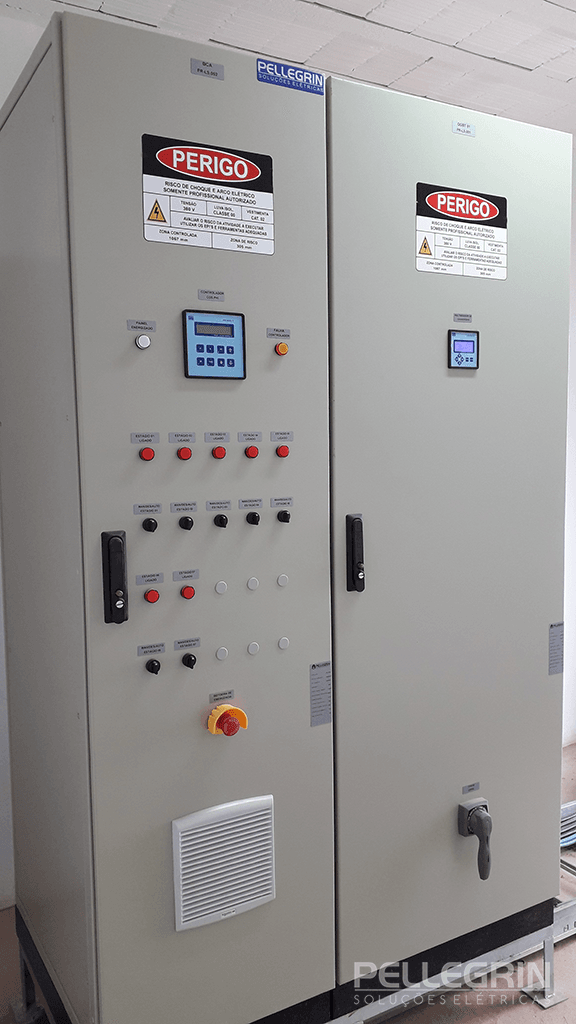

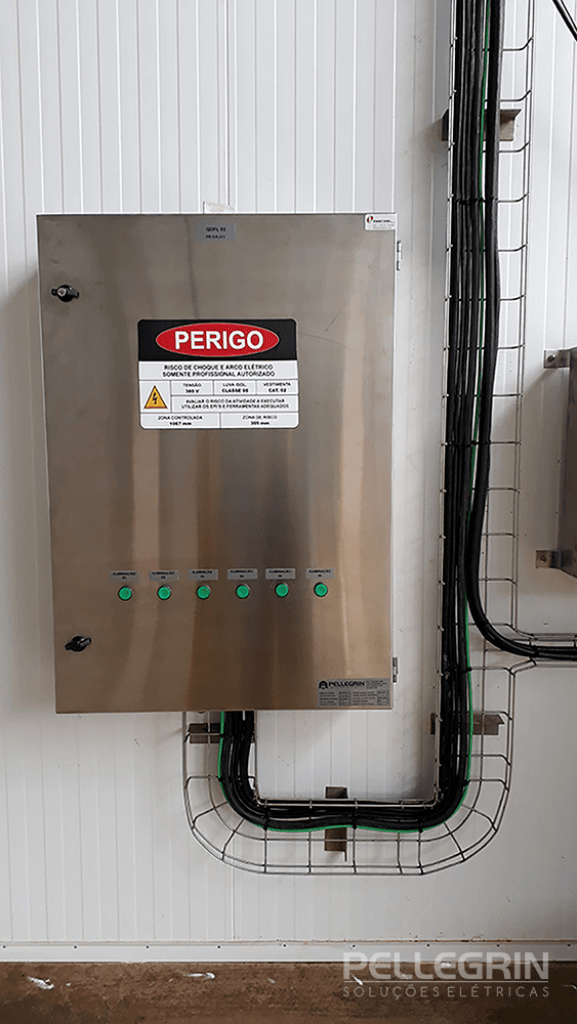

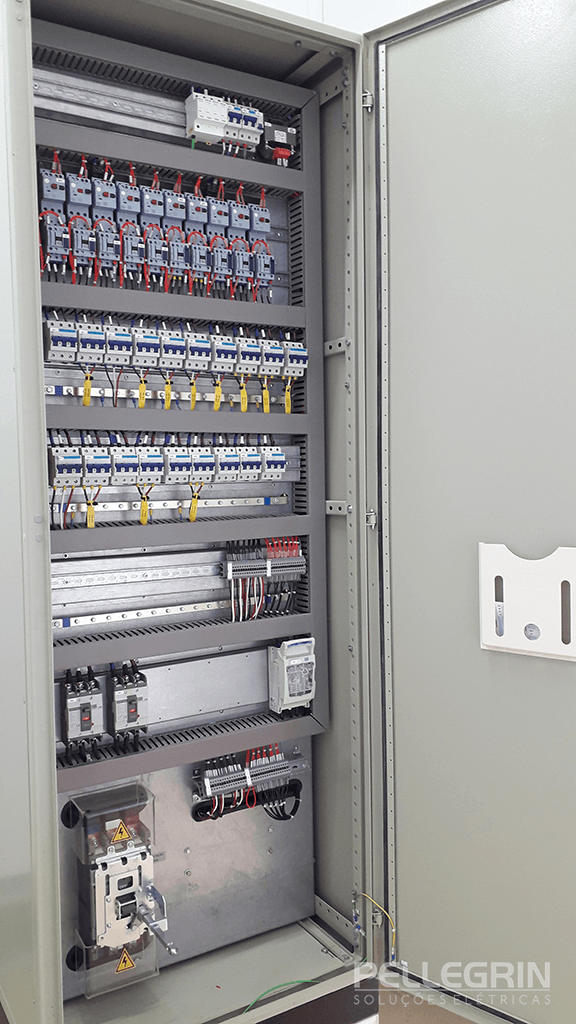

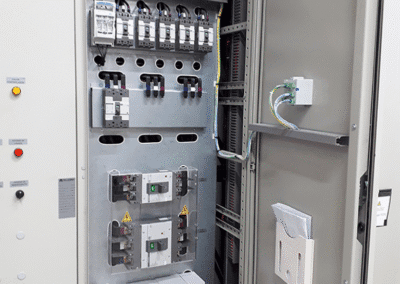

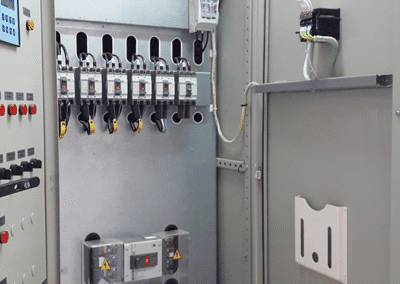

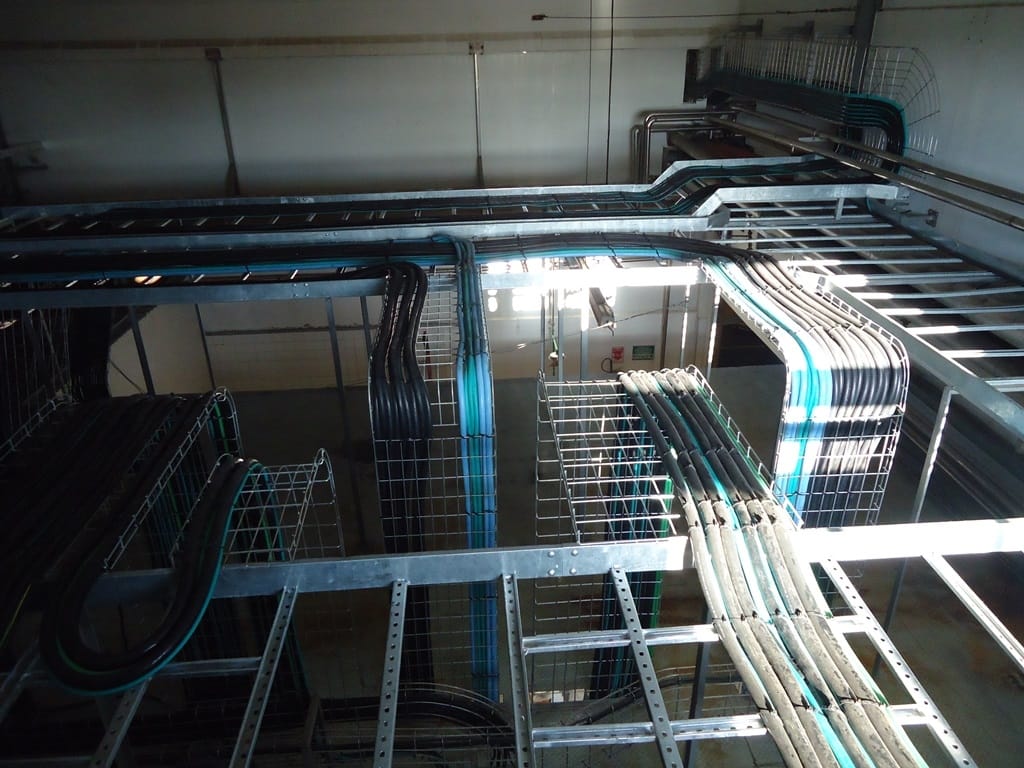

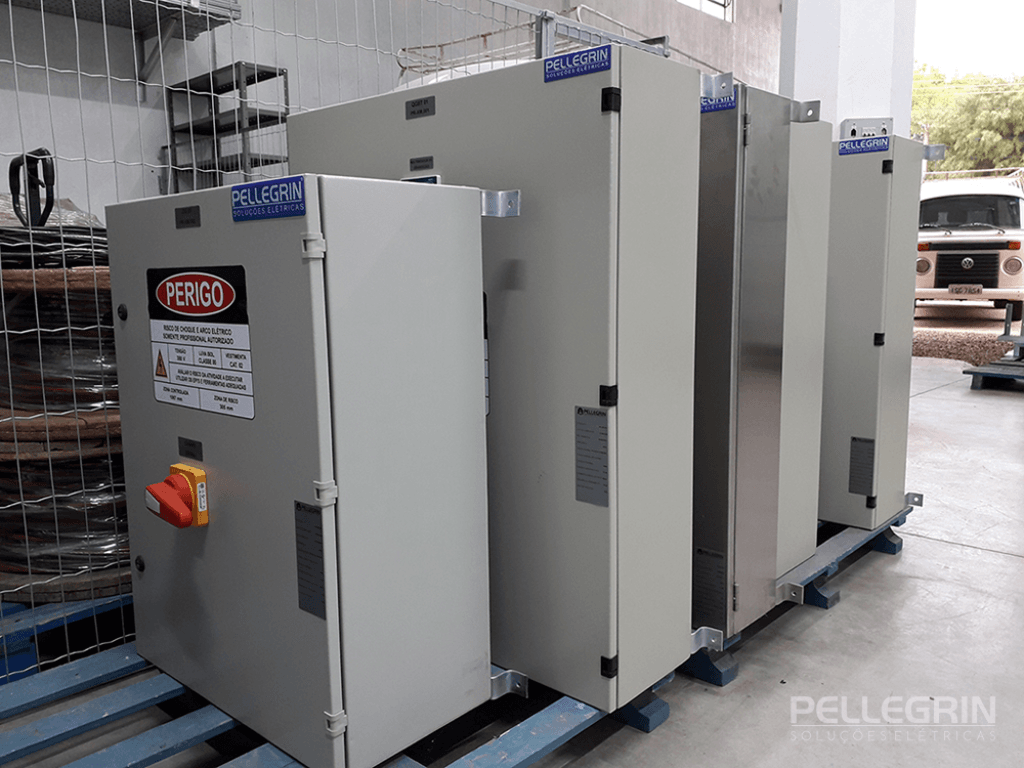

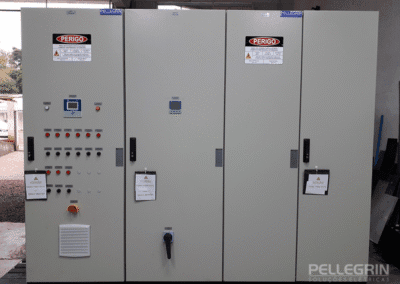

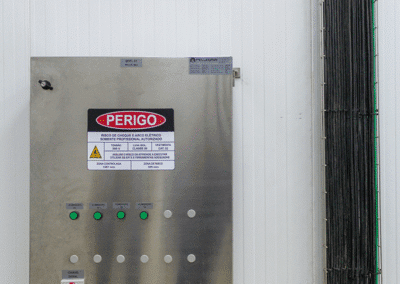

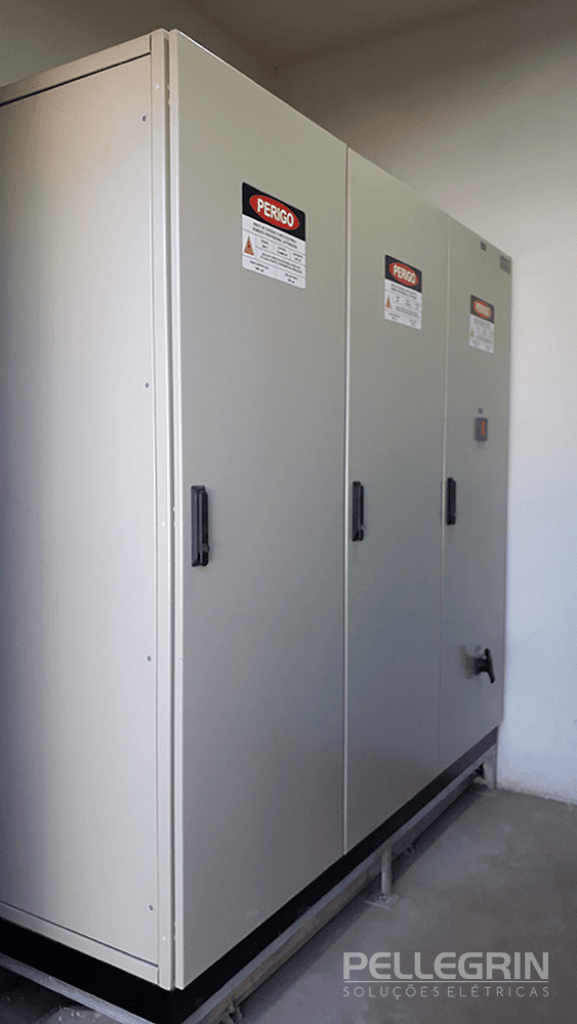

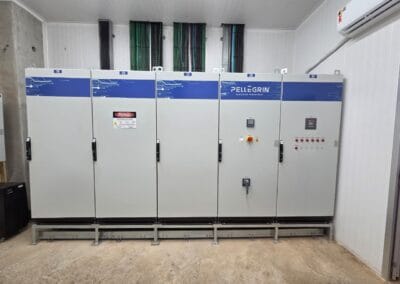

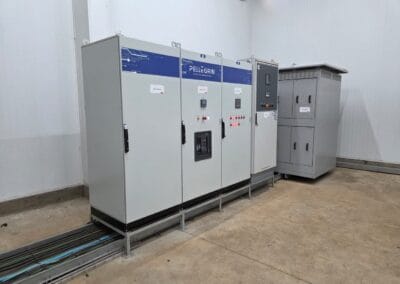

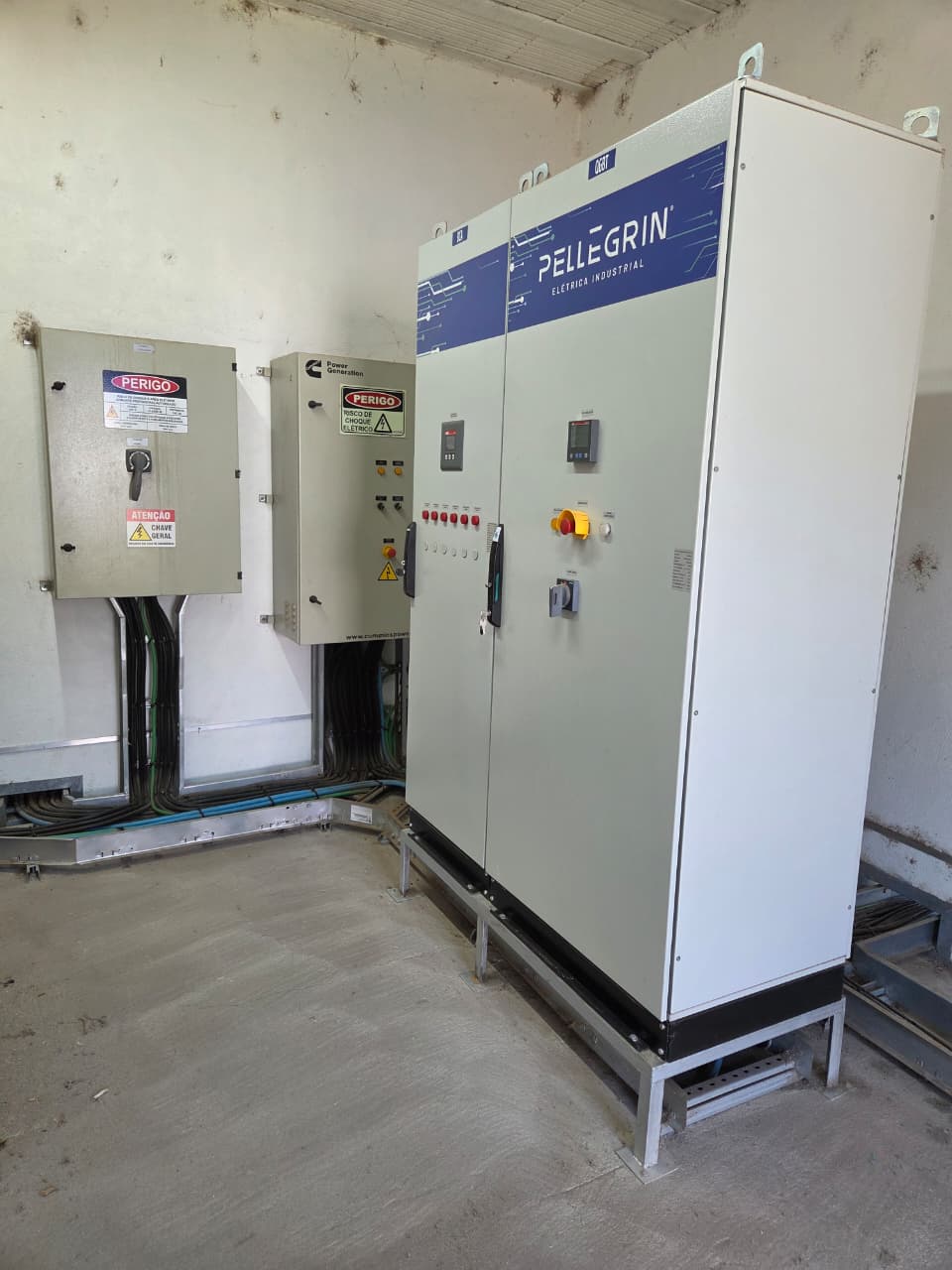

- Quadros e Painéis:Instalação de QGBTs e CCMs em salas dedicadas, com infraestrutura em leito escada e aramado inox, seguindo rigorosa lista de cargas de engenharia.

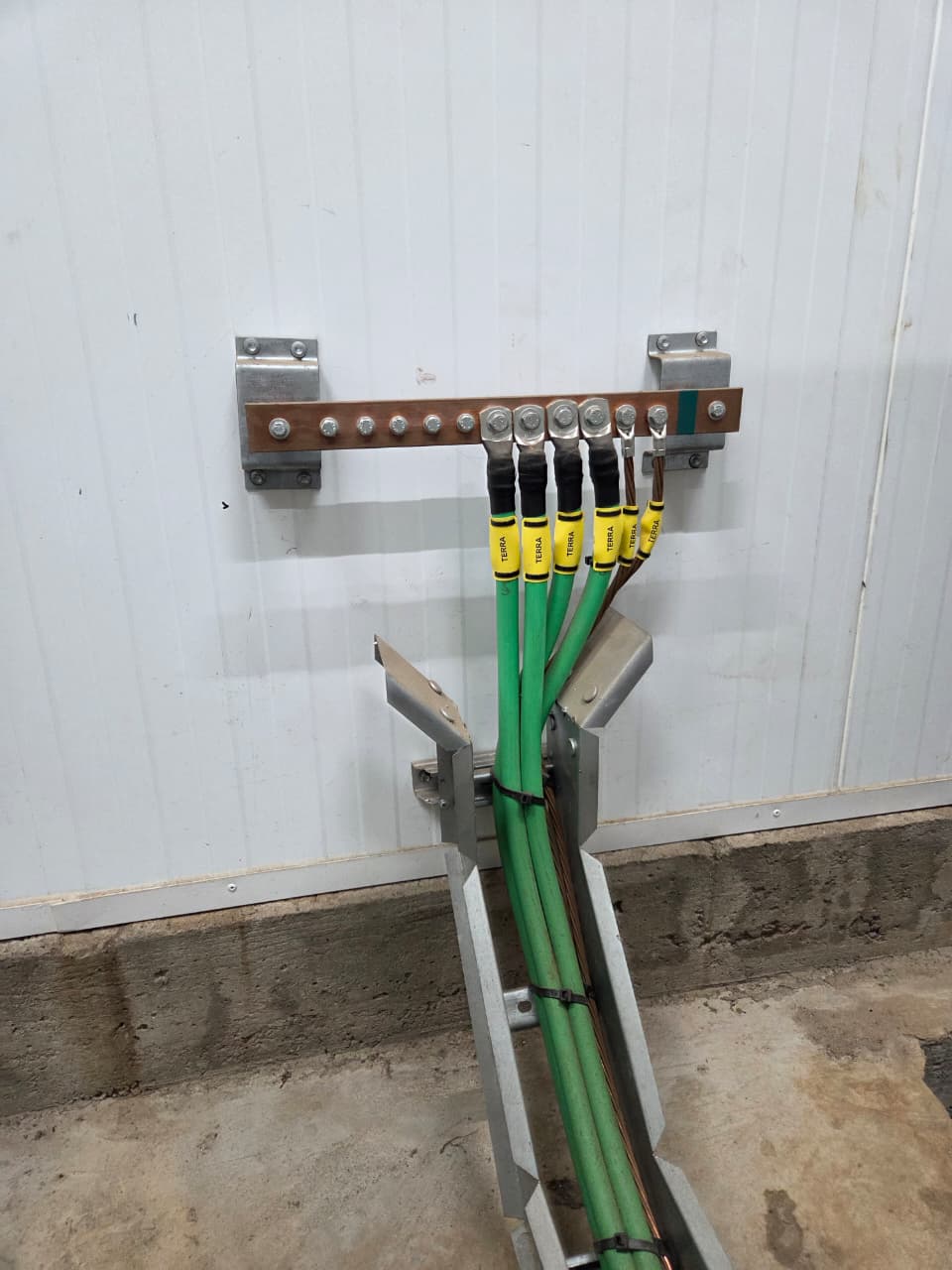

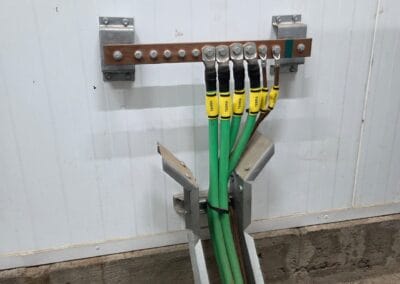

- SPDA e Aterramento: Sistema de proteção contra descargas atmosféricas com malha em cabo de cobre, hastes e caixas de inspeção, com medição certificada por terrômetro digital e emissão de relatório técnico.
Toda a execução seguiu as normas NBR-14039, NBR-5410, NBR-5419 e NR-10, com fornecimento de ART e equipe capacitada com NR-10, NR-12, NR-18 e NR-35.
Rondinha / RS
O Desafio
Implementar a inteligência e potência elétrica para a nova unidade fabril. O projeto exigia uma solução robusta que suportasse desde a medição de energia em alta performance até o controle detalhado da linha de produção e áreas de apoio.
Nossa Solução
Desenvolvemos um ecossistema elétrico completo, priorizando segurança, eficiência energética e normas técnicas rigorosas. O escopo incluiu:
-

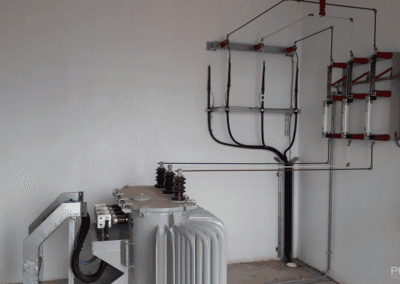

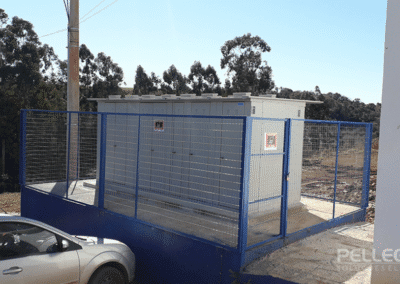

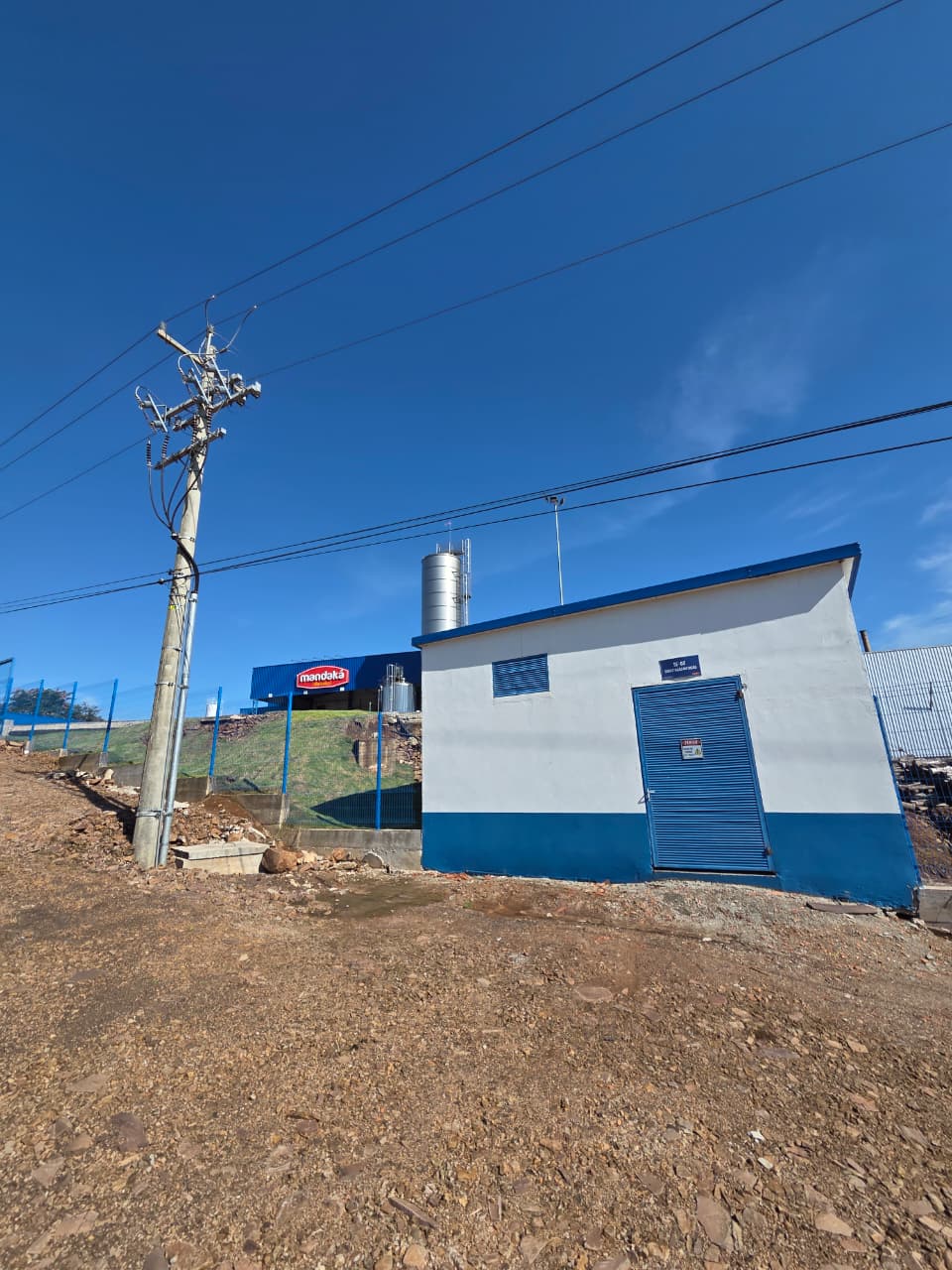

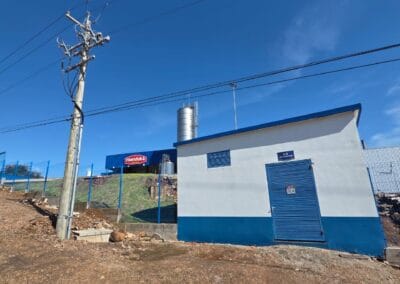

Subestações de Energia: Implantação de três subestações estratégicas (Medição, Produção e ETE) operando em 24kV, garantindo a estabilidade necessária para a operação industrial.
-

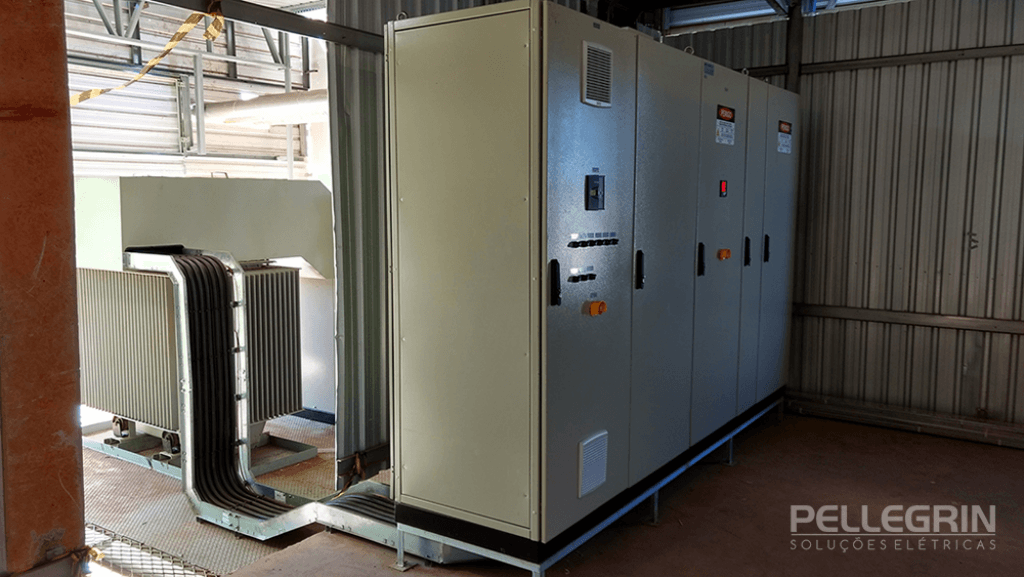

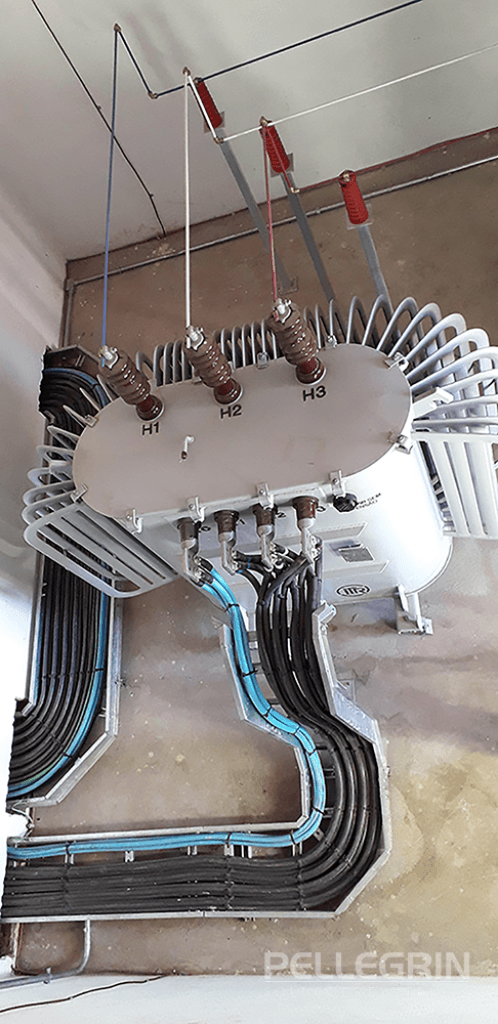

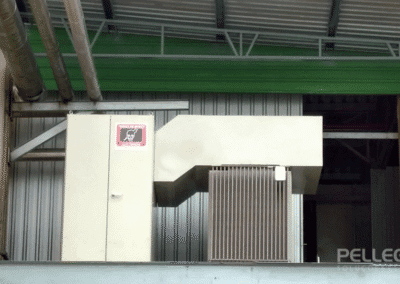

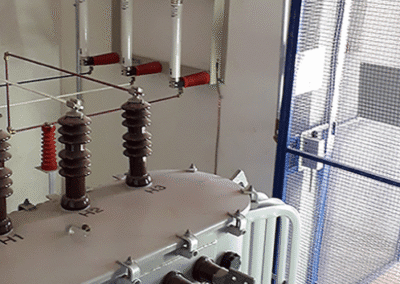

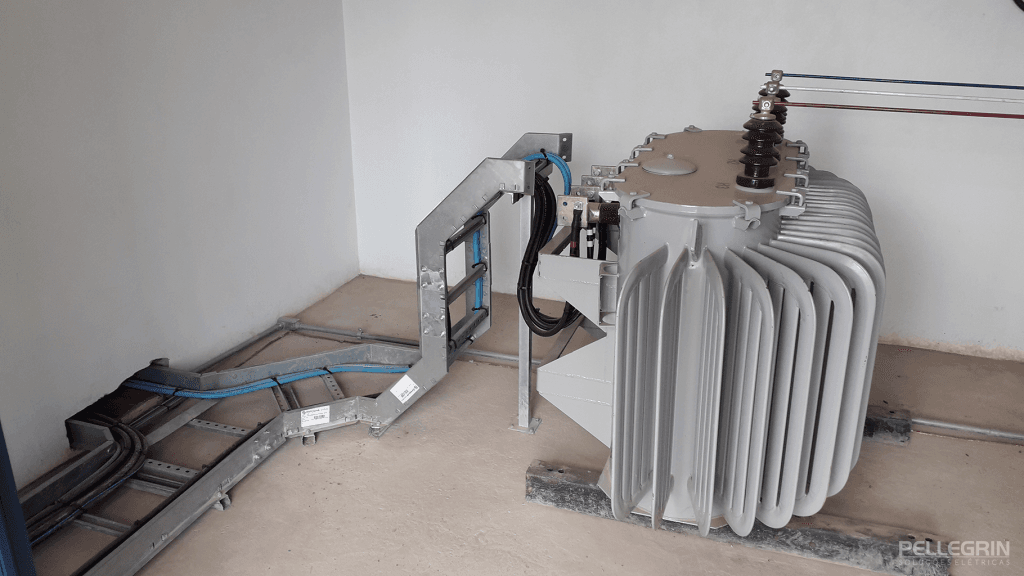

Transformação e Distribuição: Instalação de transformador a seco de 1500kVA, ideal para ambientes industriais por sua segurança e baixa manutenção.
-

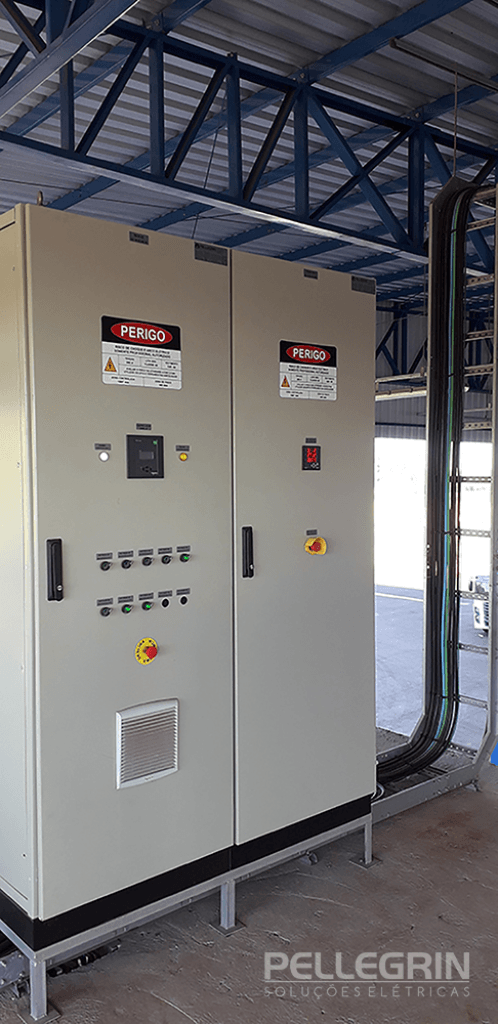

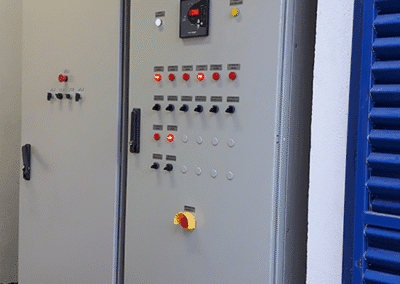

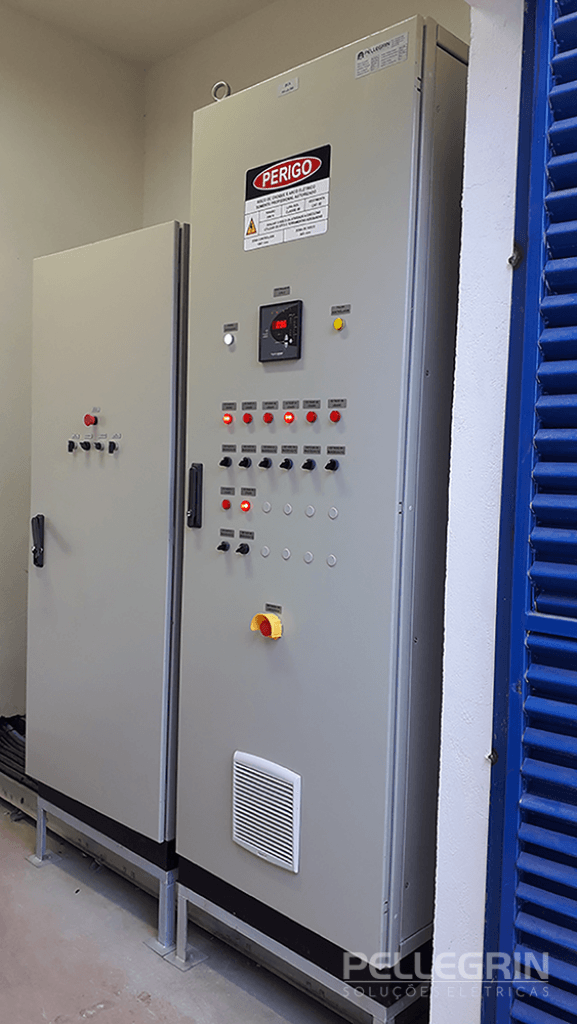

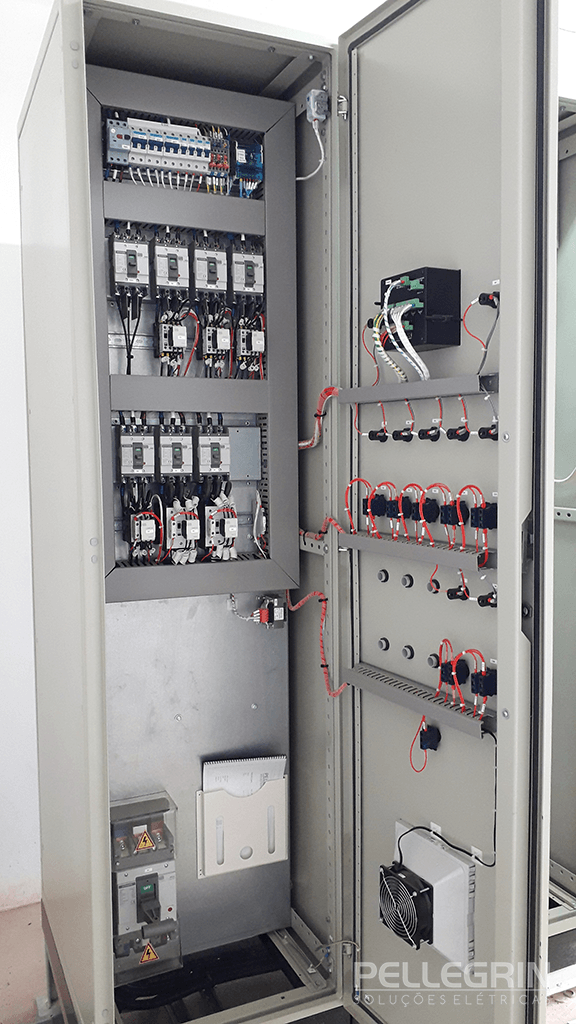

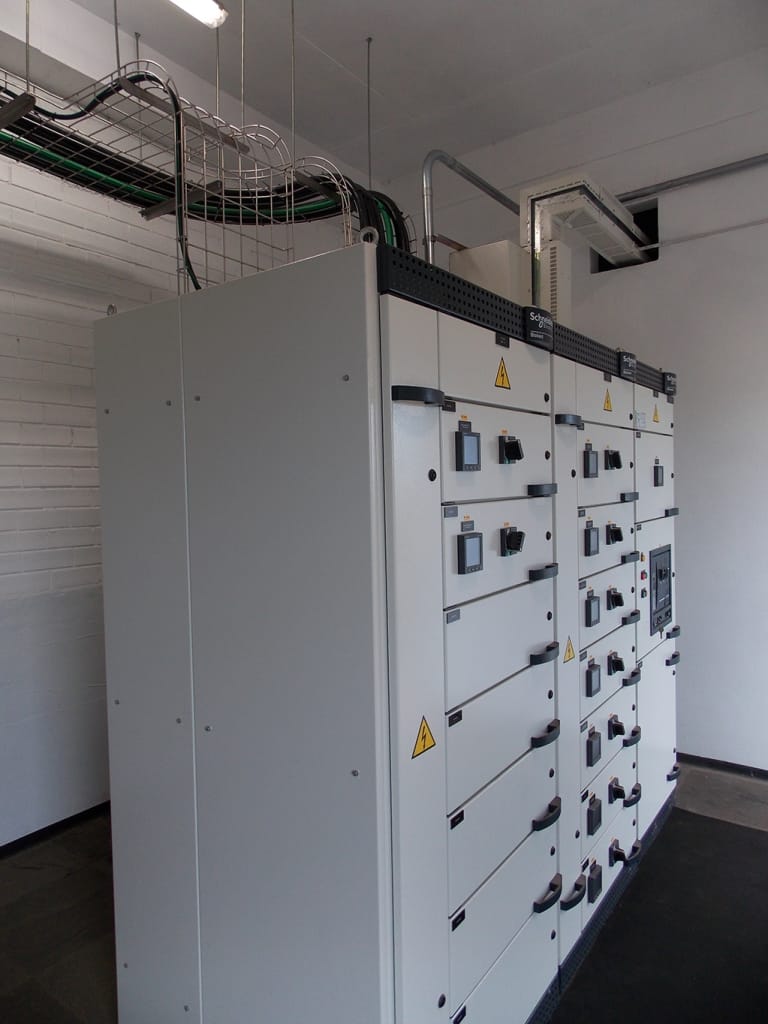

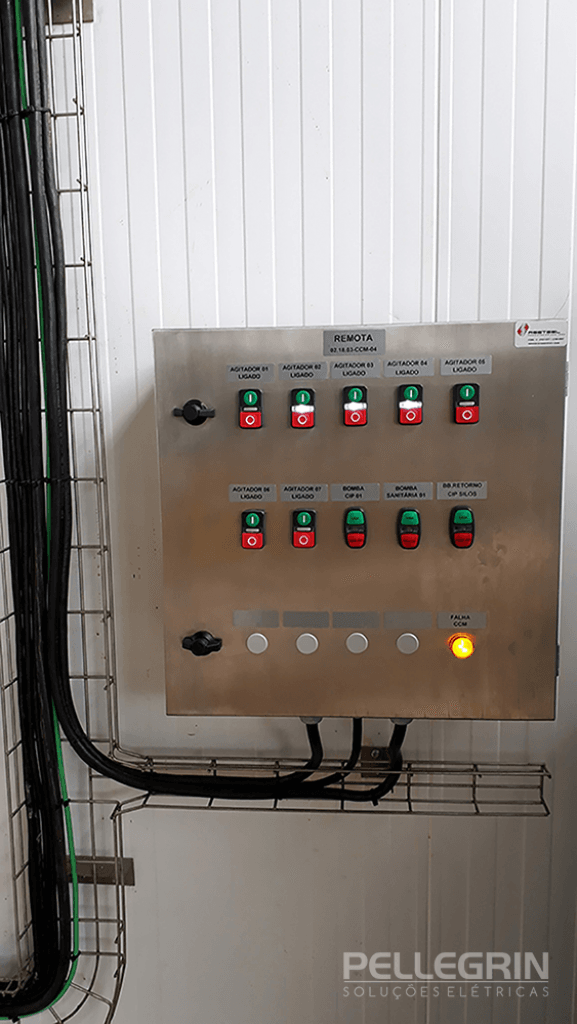

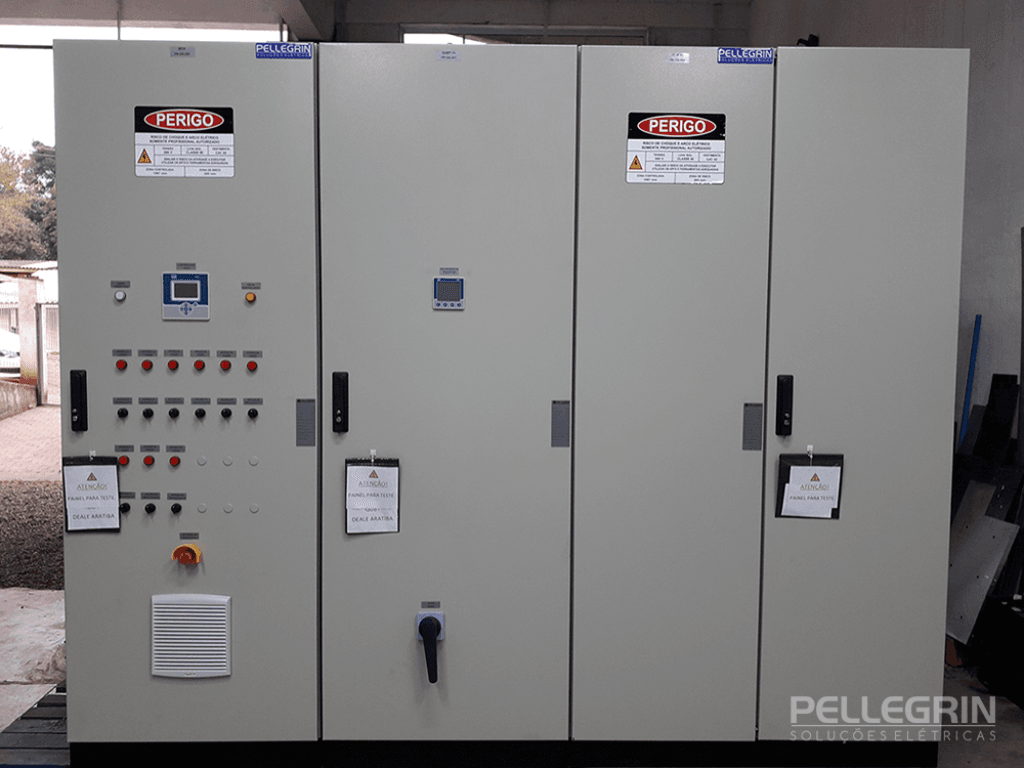

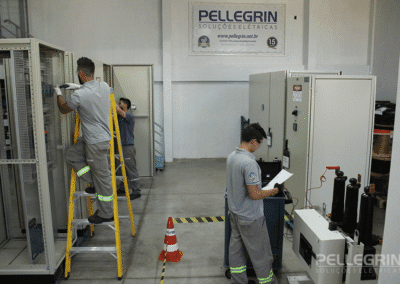

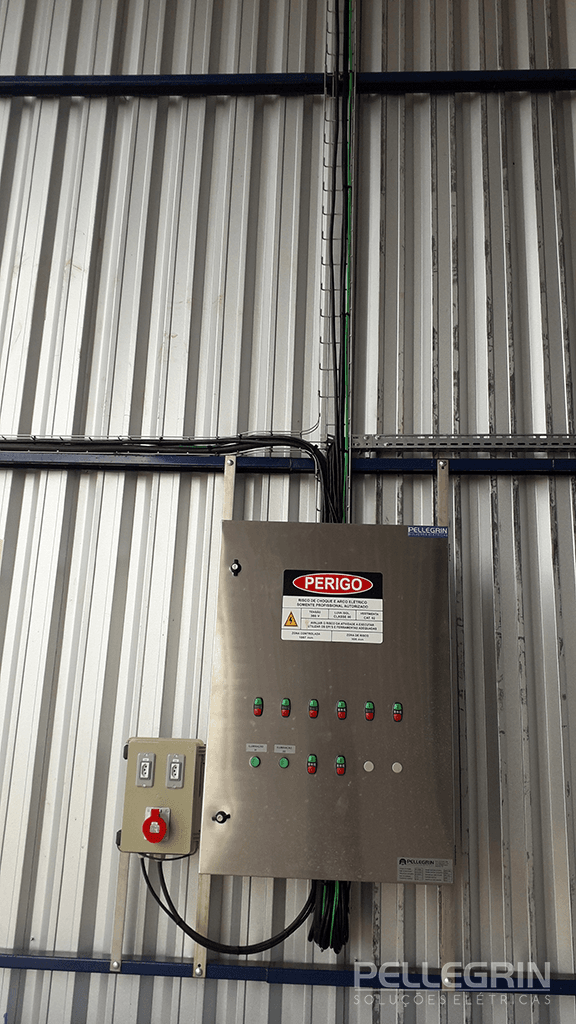

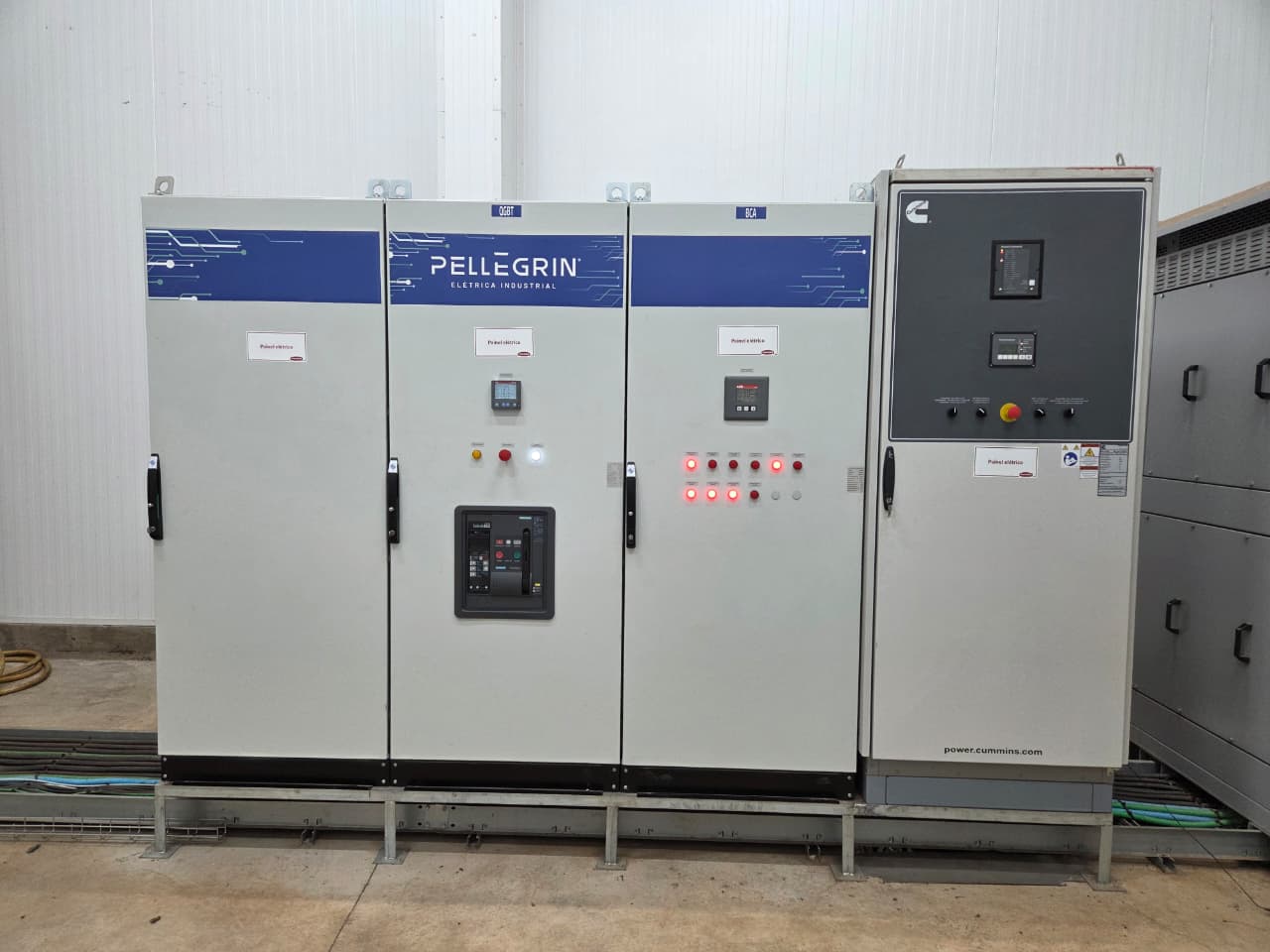

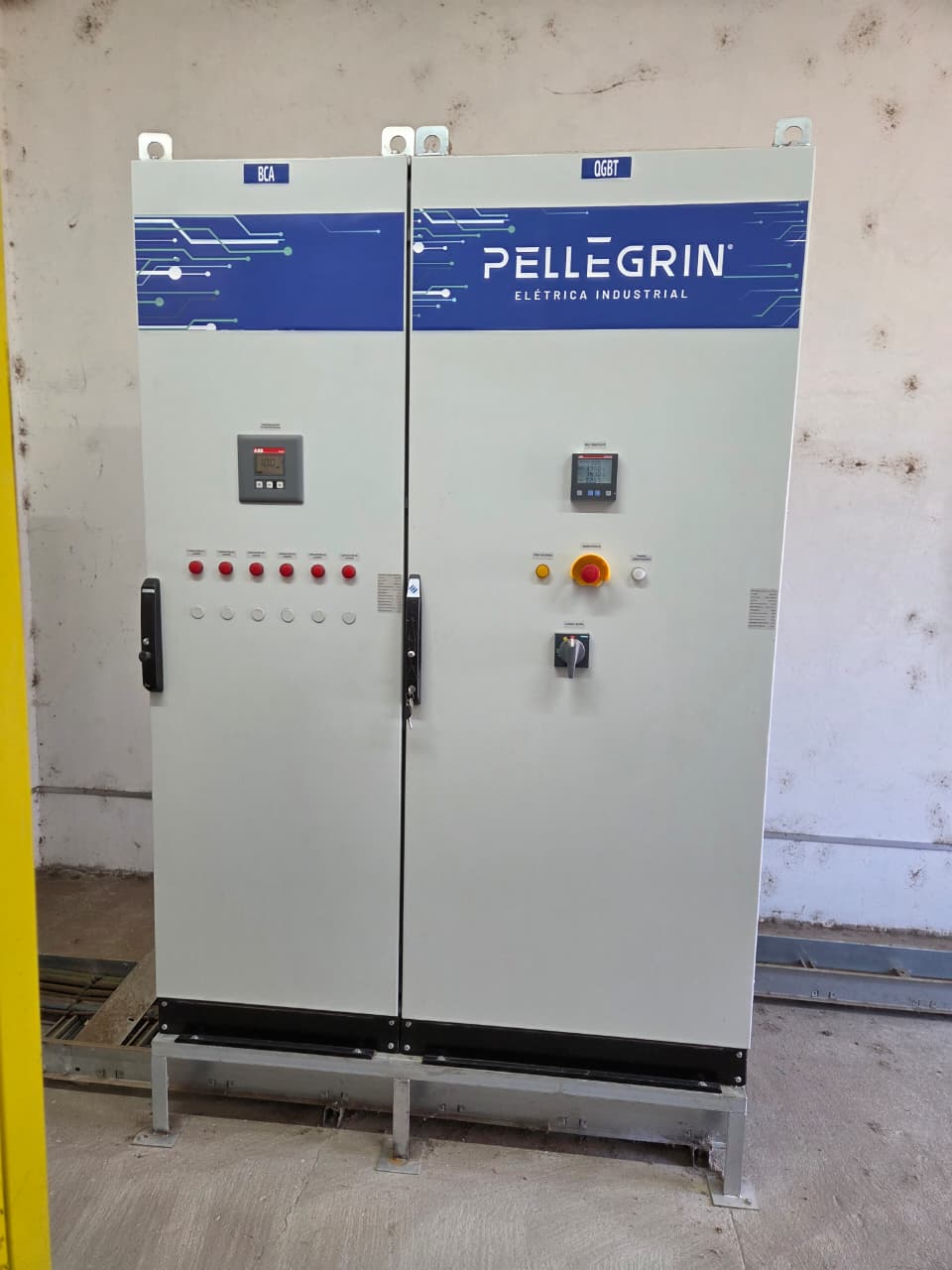

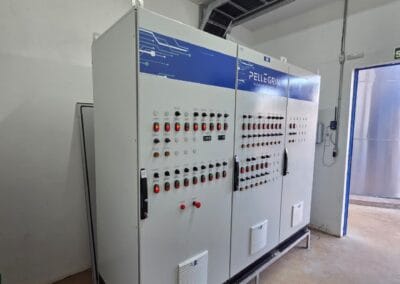

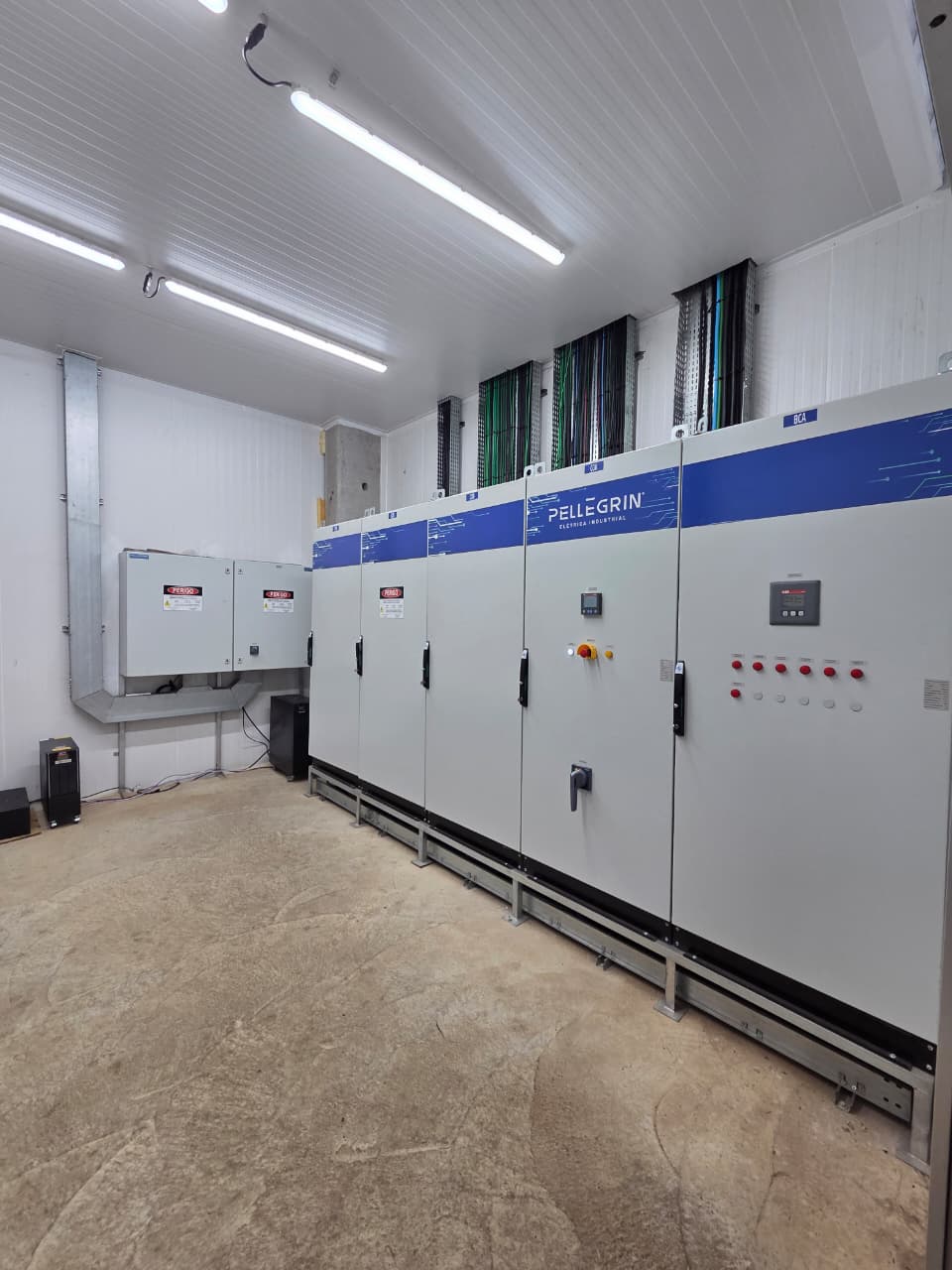

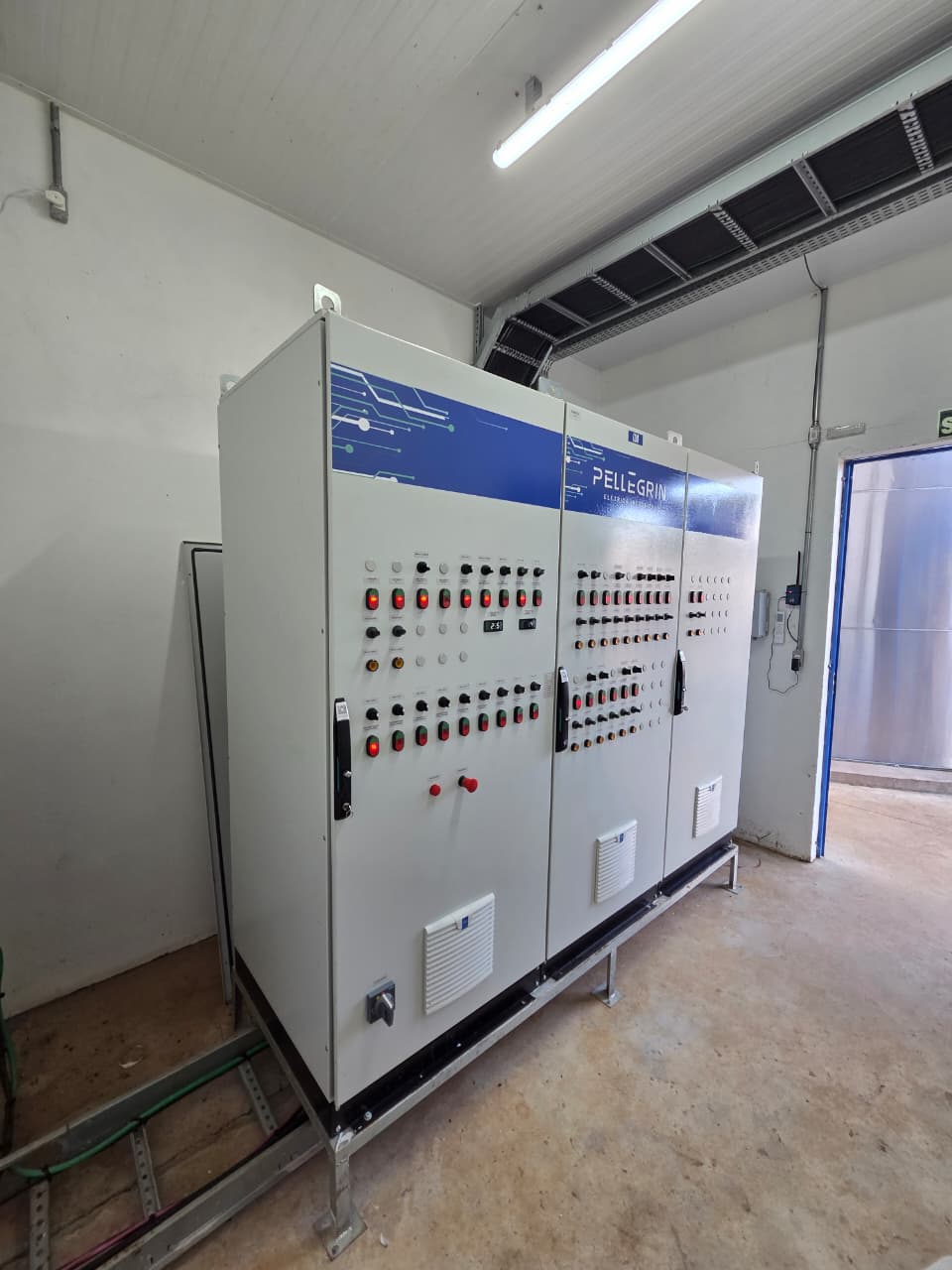

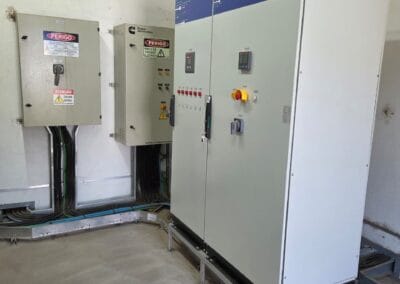

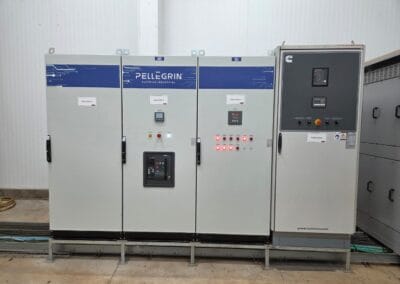

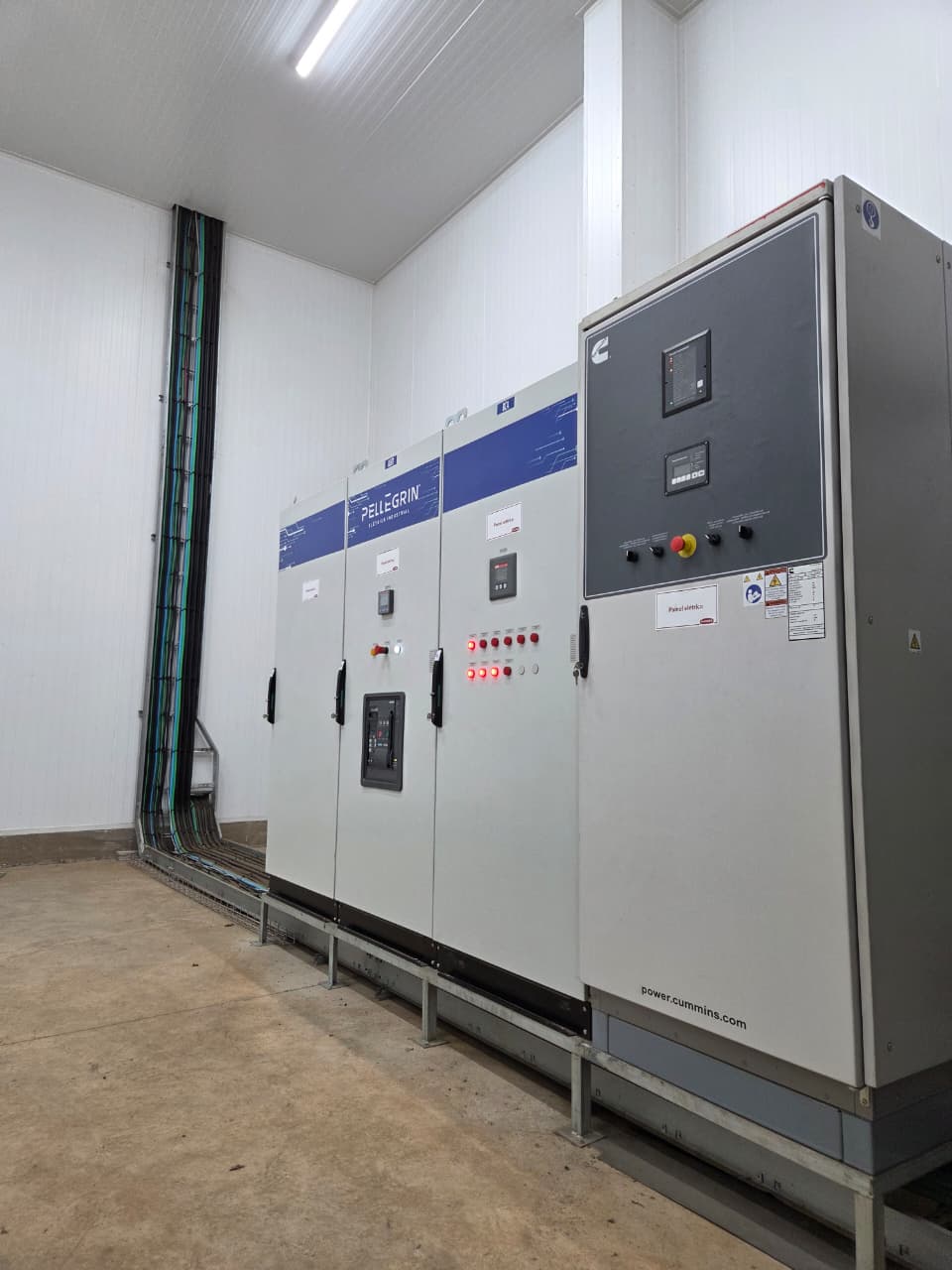

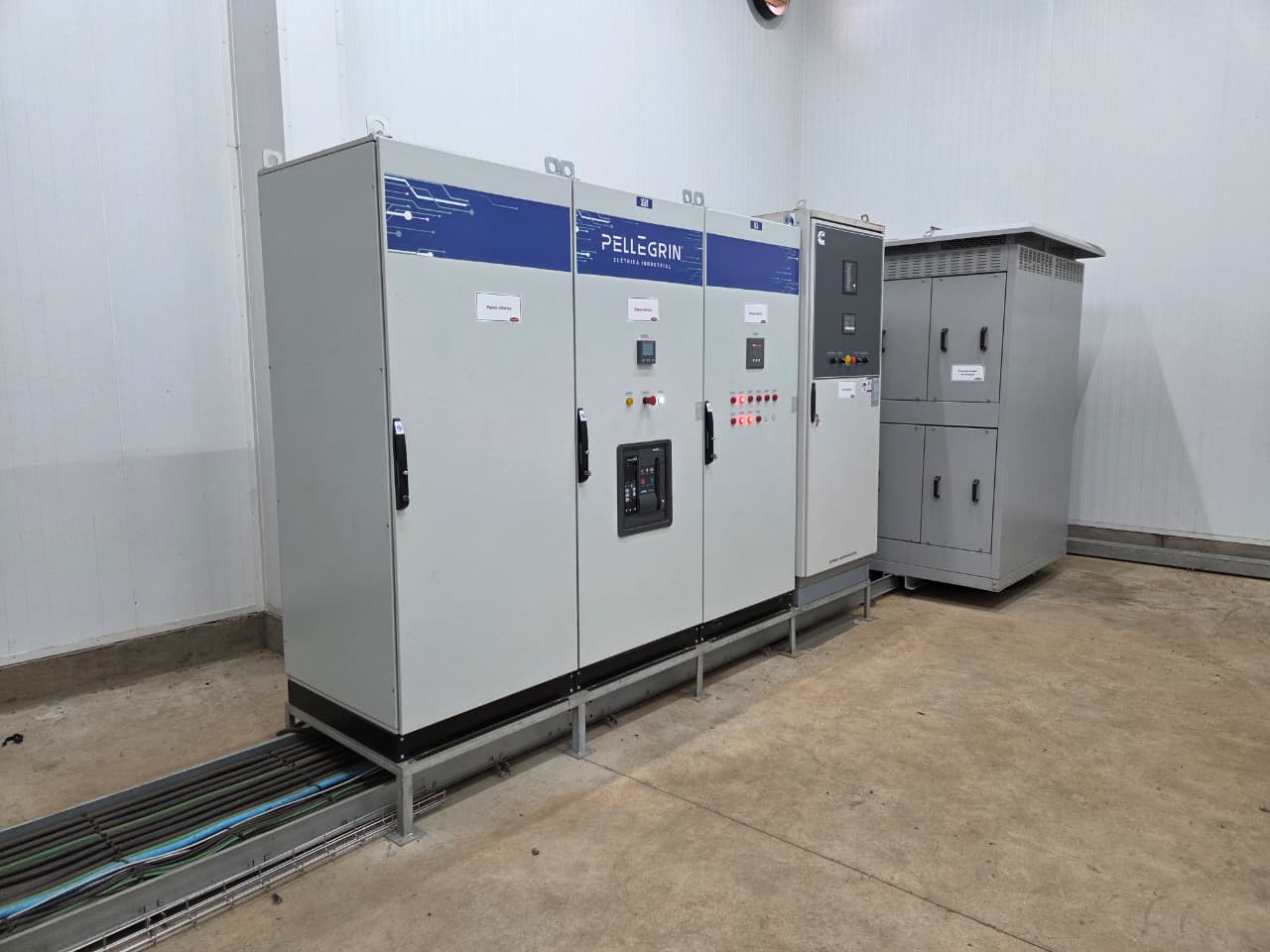

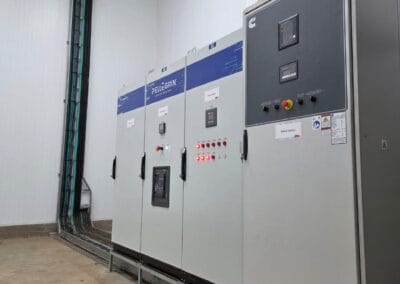

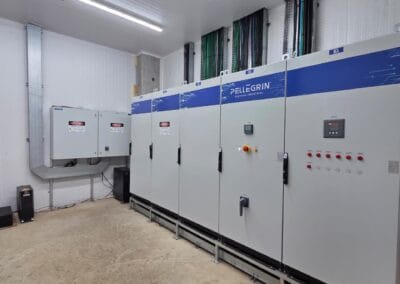

Quadros e Comandos: Montagem de infraestrutura de potência para QGBTs e CCMs, além de todo o sistema de comandos para automação da planta.
-

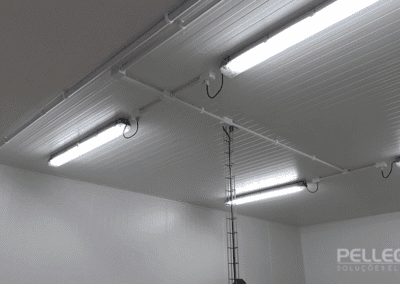

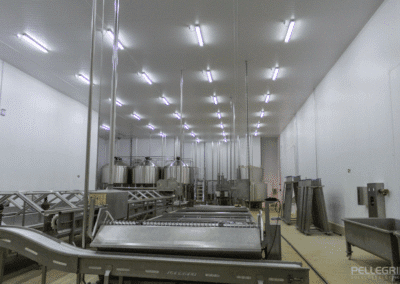

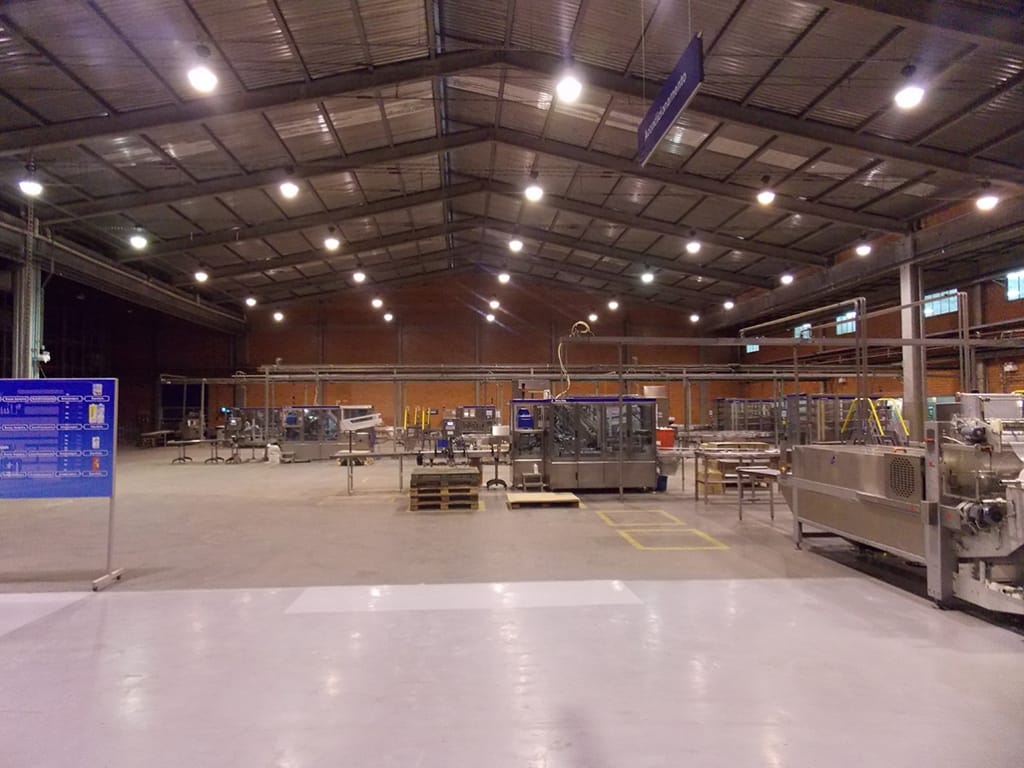

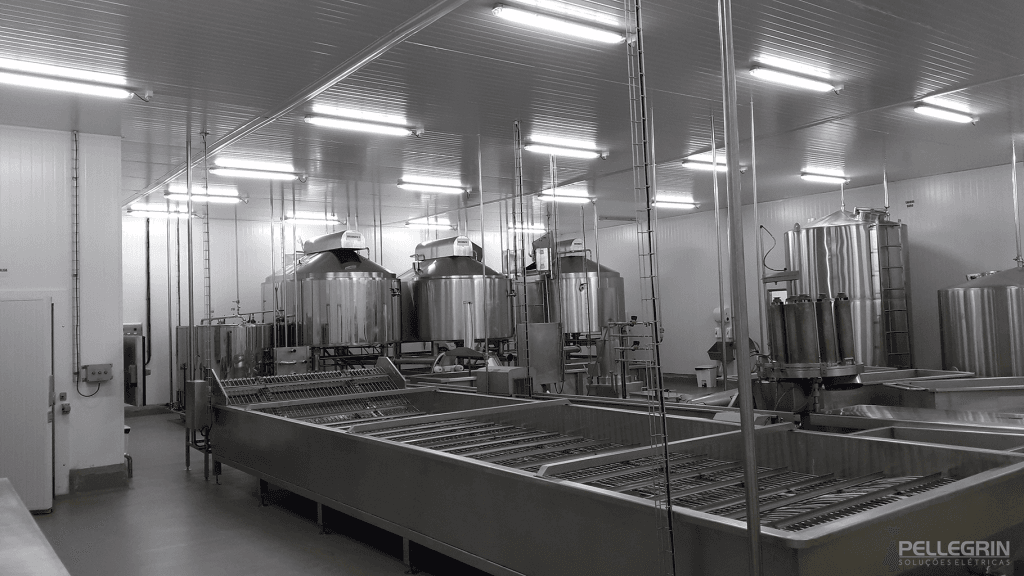

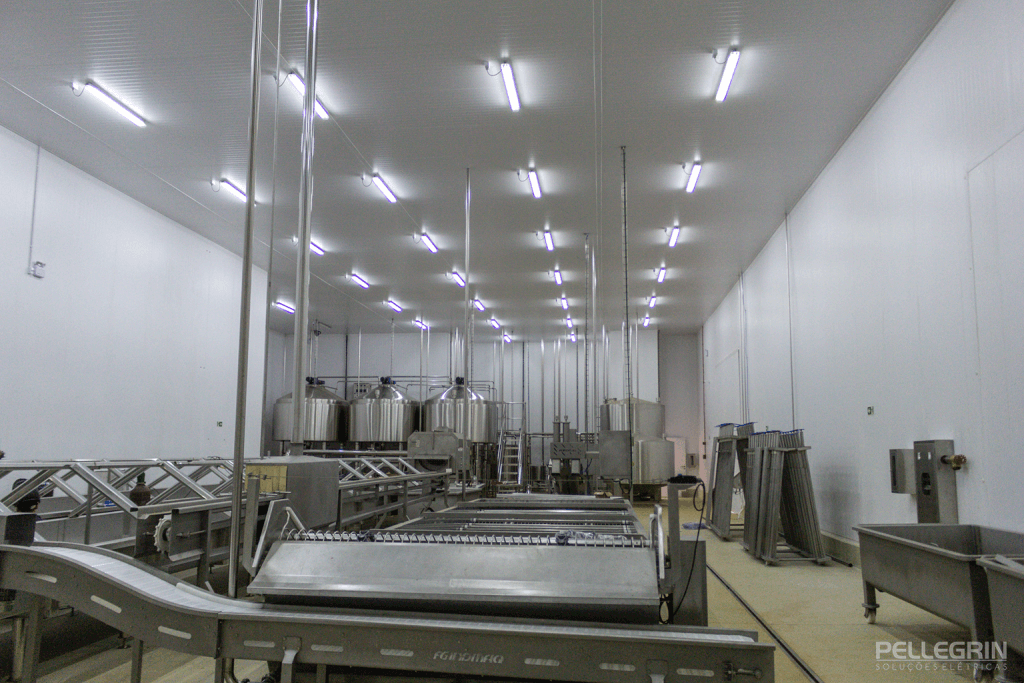

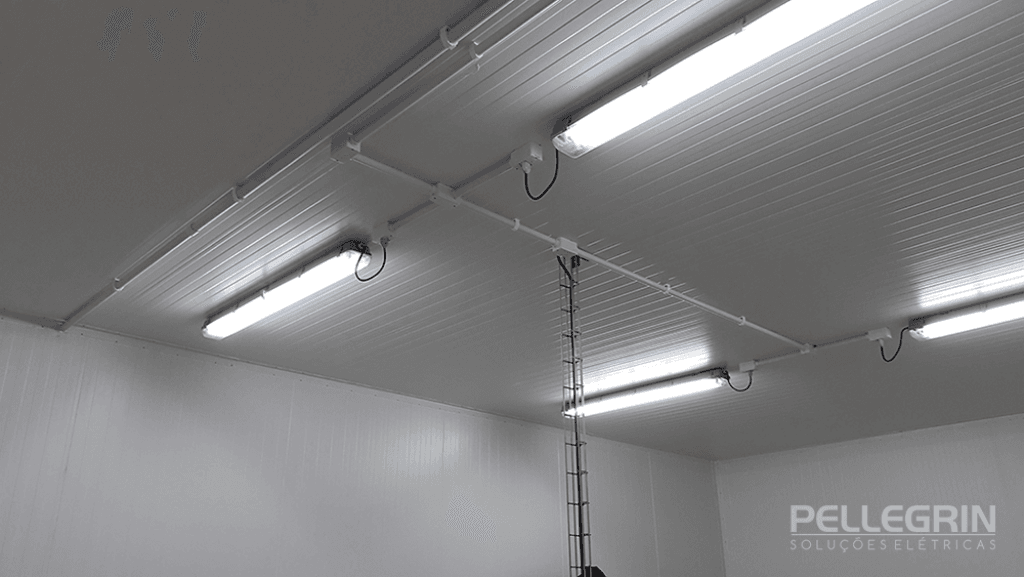

Iluminação Técnica: Planejamento luminotécnico para áreas de produção e oficinas, garantindo níveis de iluminância de até 500 LUX, otimizando o ambiente de trabalho e a produtividade.
O Resultado

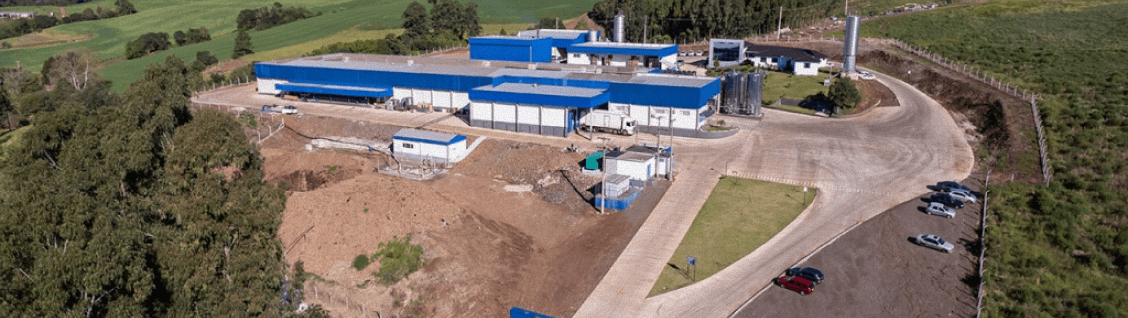

Uma planta industrial moderna, com infraestrutura elétrica escalável e segura, pronta para operar em capacidade máxima. A entrega garante à Mandaká Rondinha-RS total controle sobre seu consumo de energia e a confiabilidade necessária para uma produção ininterrupta.
Nova Boa Vista / RS

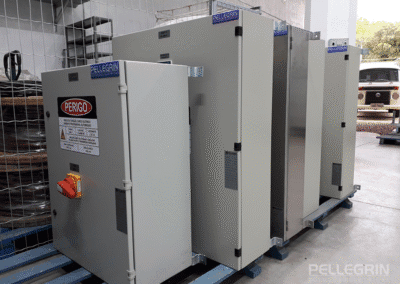

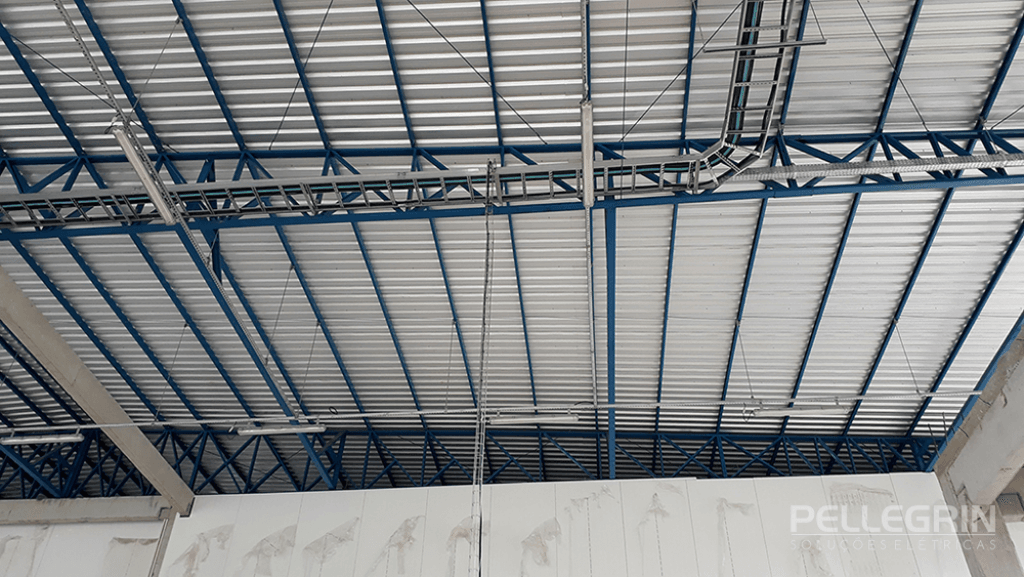

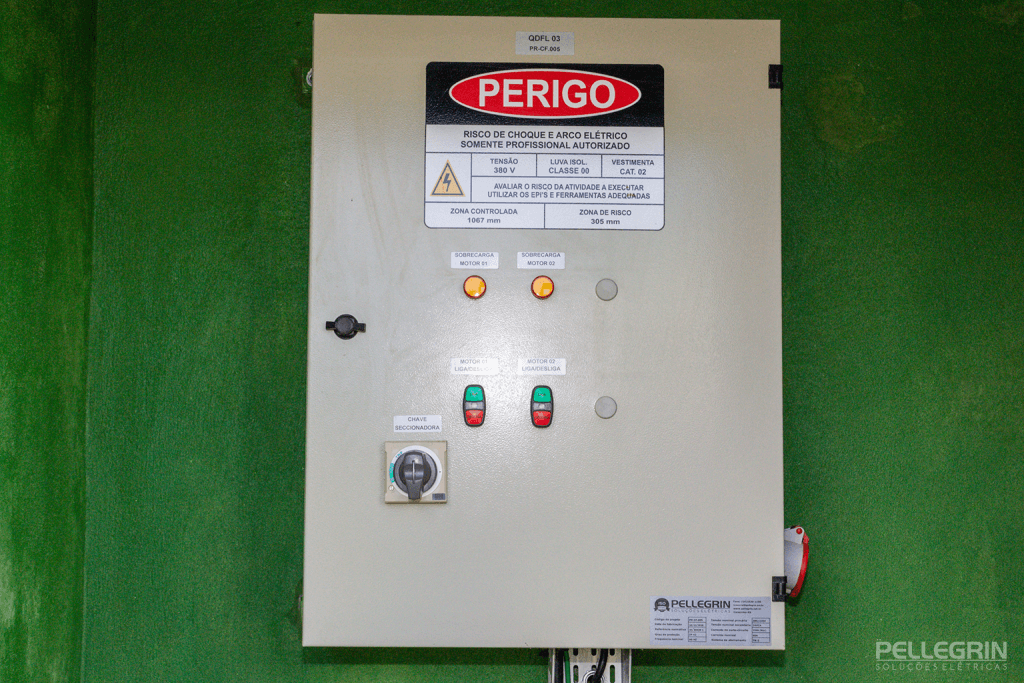

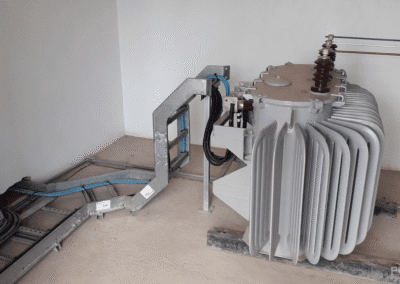

Fornecimento Projetos, Medição e subestação energia 25KV, disjuntor media vácuo 620A, chave seccionamento e fusível HH, 2 Transformador 750 e 300KVA, 13 Painéis QGBT’s, QDFL’s e BCA, Painel todo WEG, 2 Gerador 550 e 260KVA, iluminação interna com calculo luminotécnico em todas áreas, dimensionamento do cabeamento, aterramento, SPDA, infra em eletrocalhas, leito escada, leitos aramado em inox.
Carazinho / RS

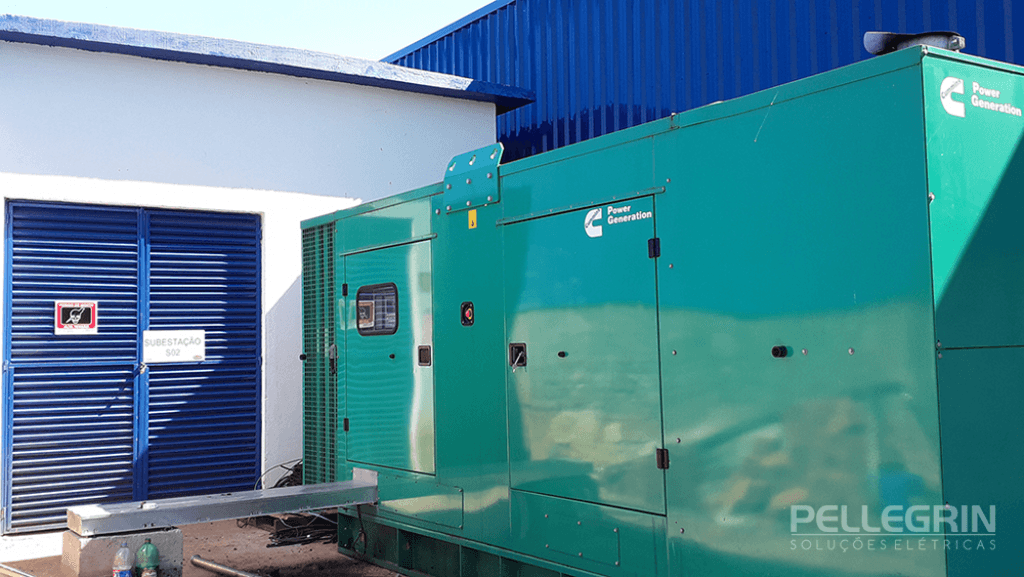

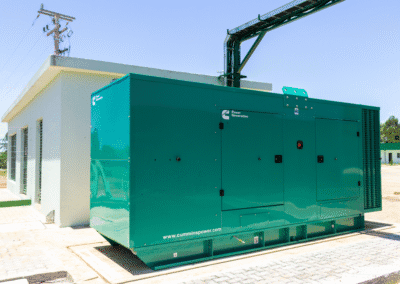

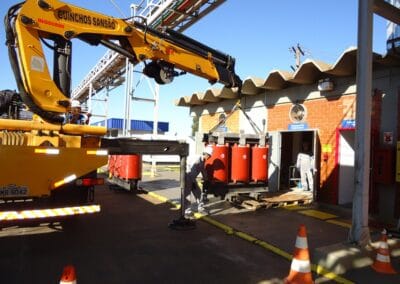

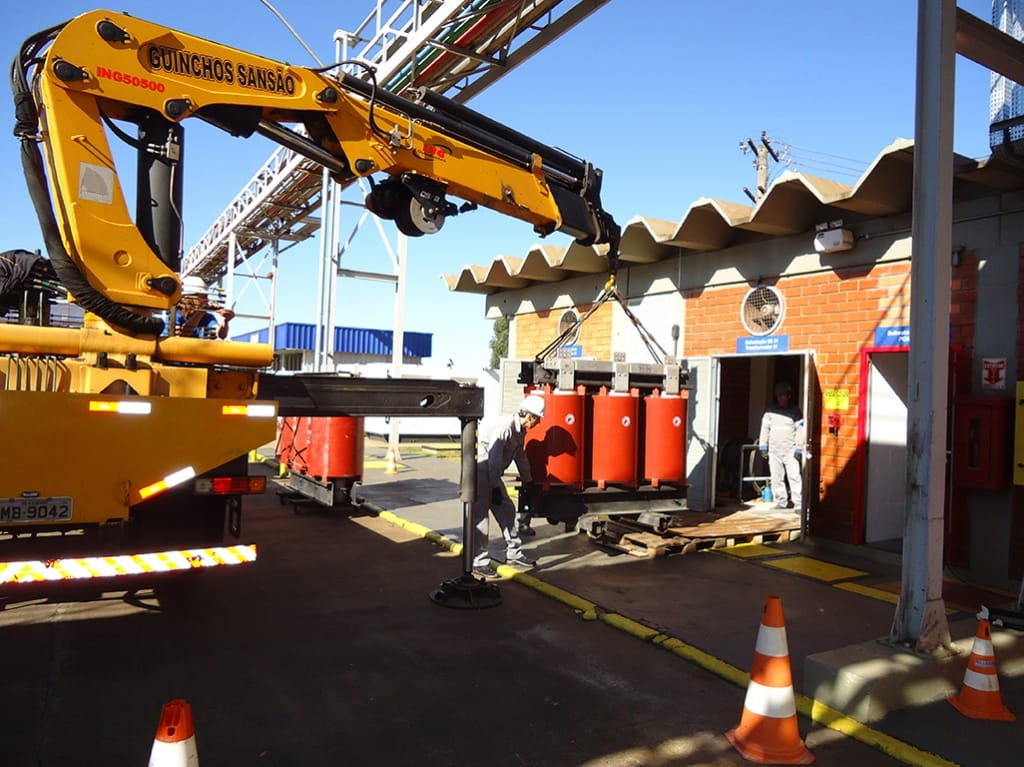

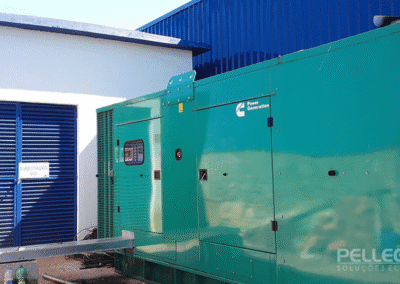

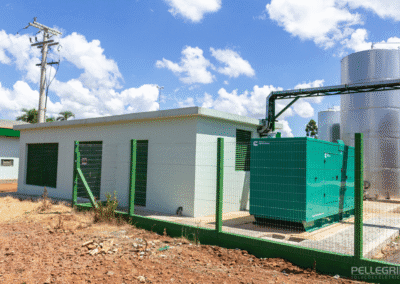

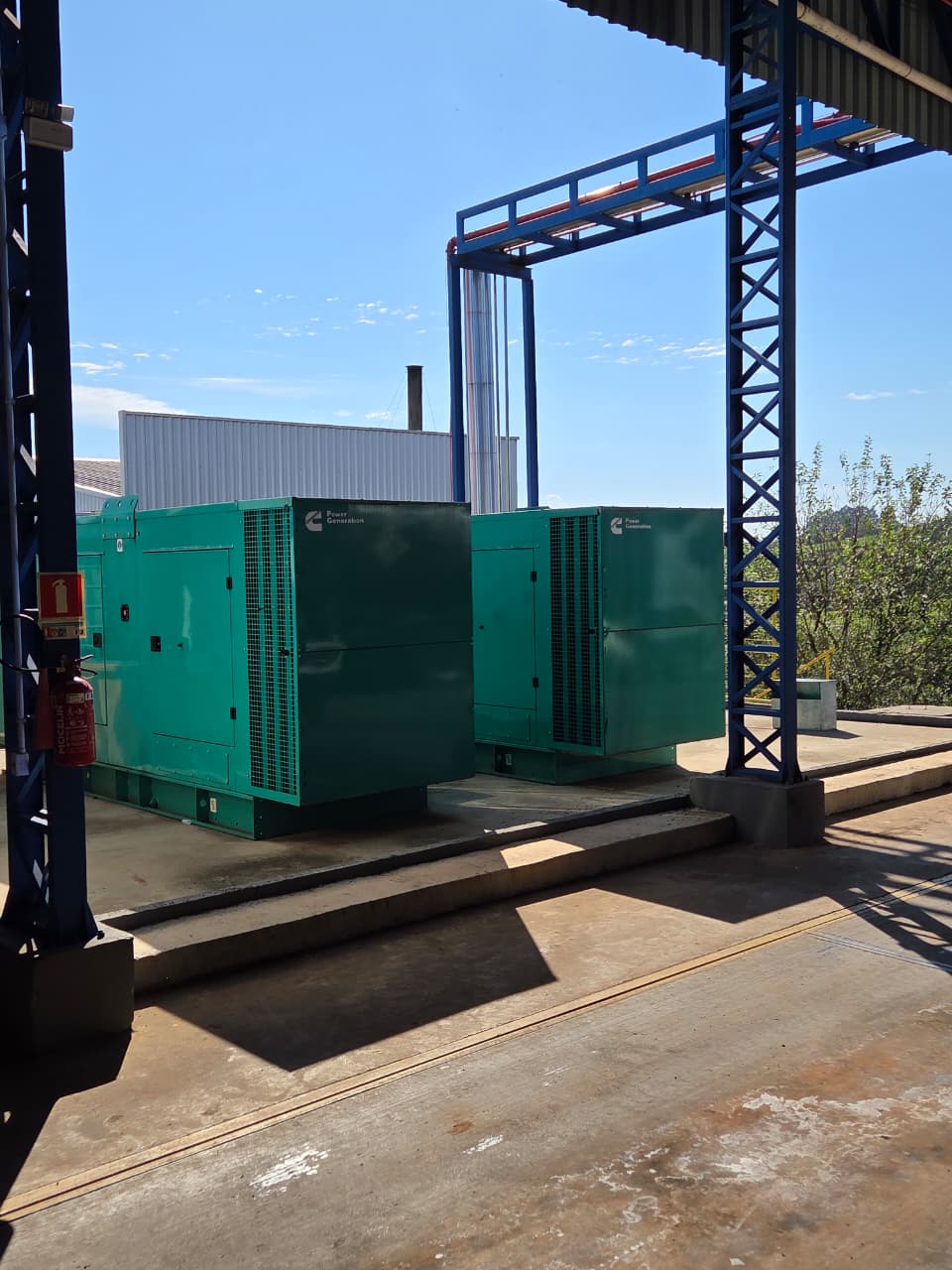

Fornecimentos, Instalação 2 Geradores 750KVA, iluminação interna e externa em diversos setores sendo: Envase, Deposito, CIP, recepção Leite, caldeira , portaria e Carnival, Adequação todo aterramento e SPDA da planta, montagem nova sala painéis envase com leito escada, leitos aramado em inox, passagem de cabeamento grimpagem tagueamento e ligação, Substituição de Trafo a seco 2500A.
Seberi / RS

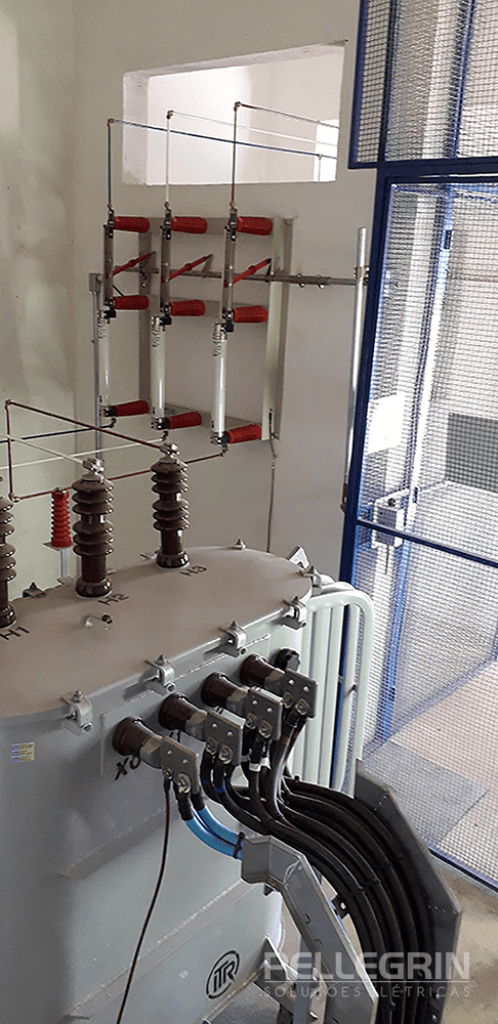

Fornecimento Projetos nova subestação 15KV, com chave seccionamento e fusível HH, rede media tensão com infra em leito escada, Transformador 1000KVA, 4 Painéis QGBT’s Disjuntor Geral 1600A e BCA, Painel todo Schneider, Infra e cabeamento do Trafo ate Paineis e ligação.
Almirante Tamandaré do Sul / RS
Fornecimento completo sendo: Projetos, Medição e subestação energia 15KV, disjuntor media vácuo 620A, chave seccionamento e fusível HH, 2 Transformador 1000 e 500KVA, 17 Painéis QGBT’s, QDFL’s e BCA, Painel todo WEG, iluminação interna e externa com calculo luminotécnico em todas áreas, dimensionamento do cabeamento, 2 Gerador 650KVA, aterramento, SPDA e infra em eletrocalhas, leito escada, leitos aramado em inox.
Coqueiros do Sul / RS
Fornecimento completo nova unidade sendo: Projetos, Medição e subestação energia 15KV, disjuntor media vácuo 620A, chave seccionamento e fusível HH, Transformador 500KVA, 6 Painéis QGBT’s, QDFL’s e BCA, Painel todo WEG, iluminação interna e externa com calculo luminotécnico em todas áreas, dimensionamento do cabeamento, aterramento, SPDA e infra em eletrocalhas, leito escada, leitos aramado em inox.
Frederico Westphalen / RS
Fornecimento completo nova unidade sendo: Projetos, Medição e subestação energia 25KV, disjuntor media vácuo 620A, chave seccionamento e fusível HH, Transformador 500KVA, 15 Painéis QGBT’s, QDFL’s e BCA, Painel todo WEG, iluminação interna e externa com calculo luminotécnico em todas áreas, Grupo Gerador 550KVA, aterramento, SPDA, dimensionamento do cabeamento e infra em eletrocalhas, leito escada, leitos aramado em inox.
